晶振频率标准的发展对于一个国家的经济、科学与技术、国防和社会安全有着非常重要的意义。由于制造、交通运输、通讯与信息技术的不断迅猛发展,对时间和频率测量的准确度和精确度要求也越来越高。导航、定位、大地测量、天文观测、网络授时和同步以及电网故障检测中都需要高稳定度和准确度的晶振频率标准。按照频率标准的性能指标和应用领域来划分,可以将其分为一级频率标准(铯原子频标)二级频率标准(包括铷原子频标和高稳石英晶体振荡器)和其它频率标准(包括除高稳石英晶体振荡器以外的其他石英晶体振荡器)。表11列出了常用频率标准的准确度.

在各种高精度的频率标准中,氢钅钟中、铯钟等都具有很好的长期和短期稳定度,但价格非常昂贵,一般用于国家授时实验室,应用范围非常有限。虽然铷钟和高稳定度石英晶体振荡器等二级频标的频率稳定度不如一级频标,但价格低廉,体积较小,应用范围非常广泛。它们被广泛用于通信、计量、应用电子技术、电子仪器、航空航天、雷达和因防军工等各个领域,作为关键器件发挥着重要的作用。近年来由于通信业和军工方面的发展和需求,我国精密石英晶体和原子频率标准的需求也有了明显的增长。

石英晶振频率标准的三个基本技术指标是准确度、稳定度和老化率。晶振频率标准和计时的精确度会受到科技发展水平的限制。影响频率稳定度和准确度主要是温度和老化,因此,国内外正在投入大量精力研究修正这些影响。下面详细介绍这三种技术指标

1.晶振频率准确度

用来描述频率标准输出的实际频率值与其标称频率值的相对偏差。因为受频率标准内在因素和外部环境(如温度、湿度、压力、震动等)的影响,实际石英晶振频率值并不是固定不变的,而是在一定范围内有起伏的值。计算表达式如下:

式中A为频率准确度;fX为实际频率值;fO后为标称频率为了得到准确的fX,至少应进行6次测量,采样时间应该选择相应的频率稳定度影响可以忽略时的时间间隔。一般选择的采样时间为10s,使得在该时间内被测频标的短期频率稳定度比其准确度高出一个数量级。

2.晶振频率稳定度

由于各种外界干扰,例如电子线路的热噪声,石英晶体谐振器内固有噪声,器件的老化,环境条件的变化等,都会使石英晶体振荡器的输出频率相对于标称值发生波动,这种波动代表了输出频率的不稳定度。目前使用的频率稳定度表征有两种。即:频域表征一相对频率起伏的功率谱密度,它表现为信号的频谱不纯;时域表征一阿仑方差,它表现为频率平均值的随机起伏。二者在数学上是一对傅氏变换,因而是等效的。

实际的阿仑方差计算公式为:

式中f和f,分别为第i和第i+1次测量的频率值;后为被测频率源的频率标称值, m为测量的次数。

3.晶振老化率的表征和测量

单位时间内平均频率的相对漂移量叫做漂移率。在石英晶体振荡器中一般称为老化率,而在原子频标中一般称为漂移率。大多数频标经过足够的时间预热后连续工作,在一段不太长的时间内频率的漂移呈现近似线性变化的特点。

老化率实用计算公式:

值;t为测量时序,i取1,2,3,…,N;fO为频率源的标称频率;n为一天的取样次数。

由于石英晶振频率值随时间的变化并不仅仅是线性的,石英晶体振荡器往往是对数老化规律或倒数老化规律,所以从理论上讲,每天测量的点数n越多越好。但是从实际测量和计算的方便来讲,又希望n取得越少越好。通过大量的实验,表明每天测量的次数n取两次就可以了。经简化后,每天测量的次数n取两次,测量H天的日老化率KDH的基本简化公式可以写为:

原子频标的日漂移率远远小于石英晶体振荡器,因此一般按月漂移率给出。由于漂移率呈线性规律,所以月漂移率可以用日漂移率来推算。也就是:

由于高稳定度石英晶体振荡器的老化率从更长的时间刻度来观察呈现了随着加热时间的延续越来越小的特点,所以国外在考察高稳定度石英晶体振荡器的年老化率时常常是在日老化率的基础上乘以系数100。

恒温晶振(OCXO)介绍

恒温晶体振荡器OCXO( Oven Controlled Crystal Oscillator),是目前频率稳定度和精确度最高的石英晶体振荡器。它在老化率、温度稳定性、长期稳定度和短期稳定度等方面的性能都非常好,作为精密的时频信号源被广泛用于全球定位系统通信、计量、频谱及网络分析仪等电子仪器中。目前,绝大多数高稳定度石英晶体振荡器都采用了将晶体恒温的方法,使用精密的恒温控制槽,将槽内温度调节到晶体谐振器的零温度系数点上。这样,能最大限度地克服温度对晶体振荡器频率的影响,被广泛用作标准频率源。恒温晶体振荡器包括以下几个基本组成部分。

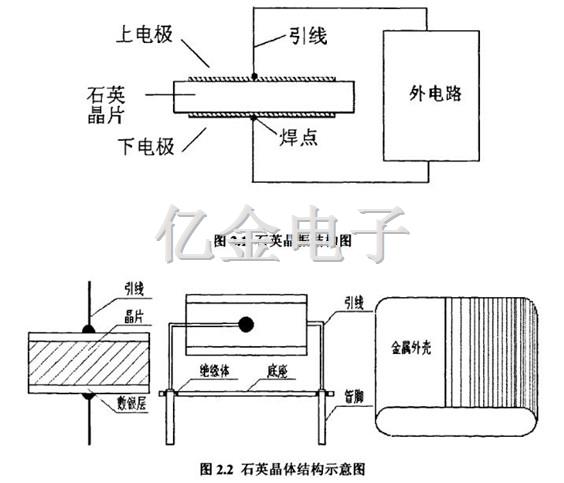

1.高精密的石英谐振器

石英诸振器是振荡电路的核心元件。正确选择切角是制作频率温度系数好的石英谐振器的必要条件,特别是在宽温度范围内使用的石英晶体谐振器更是如此。目前恒温晶体振荡器中常用的石英谐振器有AT切和SC切两种。它们具有频率温度系数小,Q值高,老化效应小等特点。

2.稳定的振荡电路

由于恒温晶体振荡器要求频率稳定度高,除了在控温电路方面要达到一定的控温精度外,振荡电路本身稳定性也是起决定性作用的。恒温晶体振荡器中振荡电路的基本功能就是把直流电能转变成具有一定频率、幅度且频率高度稳定的交流电能,这种转换是在石英谐振器的参与下进行的。其中最突出的问题就是频率的稳定性。所以分析、设计振荡电路都以此为前提。

3.结构完善、温控良好的精密恒温箱

精密恒温箱是由恒温槽,温度控制电路及其它辅助装置组成的恒温系统。在晶体振荡器中,用来使石英谐振器和有关电路元件保持恒温。其作用是把石英晶振,石英谐振器的温度稳定在石英谐振器的拐点温度处,从而充分发挥拐点温度附近石英谐振器的频率温度系数小的特性,使其得到合理使用。设计一个符合要求的恒温槽和选择一个性能良好的温度控制电路对稳定频率起着举足轻重的作用。因此一个高稳定的晶体振荡器,不但应具有稳定的振荡电路,而且还必须有性能良好的恒温箱来保证其频率的稳定,两者缺一不可。随着对晶体振荡器稳定度要求的逐步提高,对恒温箱的控温精度要求也越来越高,目前,频率稳定度在100~10量级的晶体振荡器,其恒温箱的温度控制精度应在0.001℃以内。

随着通信技术的不断提高,对恒温晶振的要求越来越高,使其不断向着高精度与高稳定化,低噪声与高频化、低功耗、快启动、小型化方向发展。

晶振的相关数学定义

假设晶振输出信号为正弦波,其数学模型可以表示为:

式中VO为标称峰值输出电压,§(t)为幅度偏移,φ(t)为相位偏差,fr为标称频率。

瞬时频率为:

相对频率偏移为：

式中x(t)=为时间偏差,由式(2-7)可以得到：

瞬时频率的常用公式为:

式中f(t)为t时刻的瞬时频率值,fO为t=0时刻的频率值,fr为标称频率,D(t)为频率漂移率。

由式(2-7)和(2-9)可推导出:

式中,y为初始相对频率偏差。

由式(2-8)和(2-10)可以得到:

式中,x为初始时间偏差,也叫做同步误差。

一般性能比较好的石英晶振,日老化率近似为常数,特别是对于OCXO晶振,在频率保持模式下,我们只考虑老化对实际频率的影响。很多晶振的老化指标用的是年老化率,如±0.05ppm( Part per Million),一般情况下我们可以近似得出日老化率, 大概为年老化率的百分之一。

假设晶振老化率为常数,式(210)变为：

其中当|Bt|<<1时,有ln(Bt+1)→Br,式(2-17)变为式(2-12)的形式:

y(t)=C+ ABt                              式(2-18)

图2.4给出了典型的老化率数学模型。可以看出石英晶振的老化率可以为正数可以为负数,也可能会产生图中曲线y3(t)的情况。图2.5为铷原子频标的老化曲线,由于测试曲线的后半段存在参考和被测之间因漂移方向相同的现象,从而导致漂移问题不是很明显。

式中,do、d为正数,参数aj(n),j=1,2,…,M由当前数据输入和上次数据输出迭代估计得到,价值函数为

通过最小化价值函数,可以得到参数a,(n),j=1,2,…,M,得到t(n)时刻的ao a1…aM后,t(n+l)时刻的相对频率偏差预测值为:

系列实验表明,估计性能对d0、d和M的取值不是很敏感,建议取值为d=1~05d(M-1),d=0.1~1.0,M=5~10。加权对数函数模型的缺点是计算比较复杂。

2.2.4晶振的频率温度特性

除过老化的影响,温度也是影响频率变化的主要因素,而不同切型的晶体的频率一温度特性是不一样的,一般AT切基频晶体的频率一温度变化关系都是三次曲线,存在若干个零温度系数点,如图2.6所示。

因此对其进行温度补偿时要采用具有非线性函数拟合能力的数学模型。然而由于OCXO恒温晶振中一般采用SC切晶体,虽然其频率一温度变化曲线也是非线性的, 但是其频率一温度稳定度在宽温度范围内较AT切晶体有很大改善,并且由于它将石英晶体、振荡电路以及部分其它线路置于精密恒温槽中,恒温槽的工作温度选择在所用晶体的零温度系数点处,因此OCXO恒温晶振的频率温度系数非常小。当恒温槽的工作温度波动被控制在很小范围内时,如优于百分之一摄氏度时,其频率温度变化也可以被限制在很小的范围内,而且正是由于这种恒温作用,其频率温度变化曲线非常接近于线性。所以对OCXO恒温晶振的频率温度变化的预测可以采用线性数学模型, 而Kalman滤波算法正是一种较好的线性模型估计器,因此用它来拟合OCXO恒温晶振的频率温度特性曲线是合适的。

石英晶振是高端智能产品不可或缺的一种频率元件,主要为时钟电路提供信号频率.晶振根据市场不同需求分IDP晶振和SMD晶振,并且从过去的8045晶振大体积到现在的1612晶振,在不断改小的石英贴片晶振,符合如智能产品对于小型化的追求.亿金电子从事石英晶体行业十几年,多年来诚信经营,精益求精,为广大用户提供小尺寸,高精度,低价格晶振产品,并且免费提供晶振技术资料下载.以下为亿金电子技术工程支招,如何更好的管理石英晶振质量以加强晶振的可靠性.

1.质量与可靠性

众所周知,质量是石英晶振,贴片晶振的生命,因此,人们十分重视晶振的质量。为了全面刻画产品质量,人们从不同侧面提出了众多质量指标,这些质量指标形成了产品质量指标体系。按照石英晶振,贴片晶振产品质量指标的属性对其进行分类,这些质量指标可分为性能指标、可靠性指标、安全性指标、适应性指标和经济性指标等,如电视机有很多表示图像清晰程度、音质是否优美等质量指标,这些指标都是声表面滤波器,石英晶振,贴片晶振,石英晶体谐振器等电子元件在性能方面的指标。也就是完成规定功能能力的指标。产品的可靠性指标反映了产品保持其性能指标的能力.如在电视机出厂时其各项性能指标检验是合格的,那么,3000小时后电视机是否仍保持出厂时各项性能指标呢,这是用户十分关心的问题,为了说明产品保持其性能指标的能力,就必须向用户提供有关该贴片石英晶振产品的可靠性指标,如平均寿命、可靠度等。

由此可见,可靠性也是产品质量指标的一个重要方面,他强调的是产品的质量指标和时间发展之间的关系,人们在使用产品时,使用产品的次数不是一定的这就要求了与时间有关的质量指标,也就是可靠性达到人们的需求,质量与可靠性水平俱佳的晶振才是真正的好产品。因此,质量与可靠性是相辅相成的,缺一不可的。

2.质量管理与可靠性管理

很多企业认为分不清质量管理与可靠性管理的区别,他们认为可靠性管理就是质量管理,可靠性管理应有质量部门来负责,其他部门没有可靠性管理的责任, 这样的认识是错误的。

目前很多企业都对质量管理非常的重视,认识到了质量管理的重要性,也运用可很多质量管理方法来保证使用晶体振荡器,石英贴片晶振的质量,大部分企业都通过了ISO9001质量管理体系认证,企业的质量管理水平也都比较高。可以说,绝大部分行业,只要质量管理水平提上去了,就可以满足企业发展的需要。但在某些领域,比如航空航天、卫星通讯、无线电传输、军事装备制造等领域,仅仅依靠质量管理是不够的。如果想达到对石英晶振,贴片晶振可靠性要求,那么一定要运用可靠性管理来帮助企业来提升石英晶振,贴片晶振的可靠性。

质量管理与可靠性管理既有联系又有区别,在企业进行可靠性管理之前, 定要分清楚质量管理与可靠性管理之间的区别,可靠性可以看作是质量特性中的个重要指标。可靠性管理可以当作质量管理的深层次的管理活动,它有着很多不同于质量管理的特点。质量管理相对侧重于产品的生产阶段,强调对贴片晶振,石英晶体振荡器,石英晶振的生产过程的质量控制。而可靠性管理是对产品实现全阶段的可靠性管理,在设计阶段强调可靠性预计、可靠性分配等预测可靠性的方法,在生产阶段则在质量控制

基础上进行进一步的可靠性要求,在维护阶段也要保证贴片晶振,石英晶振可靠性的实现,质量管理与可靠性管理的区别联系如表2-1。

表2-1质量管理与可靠性管理的区别联系

科技的发展让电子元器件的市场不断上涨增值，加大电子元器件使用量的同时对其功能性以及尺寸等方面也有了诸多要求。比如石英晶振，贴片晶振，石英晶体振荡器，满足市场需求从大体积8045晶振到1612晶振，尺寸改小了，技术加强，使用性能也提高了不少，在高端智能产品中具有低功耗，高稳定精度，重量轻等优势特点。亿金电子技术工程师下面给大家介绍石英晶振的可靠性质以及设计分析报告。

A型石英晶振的组成

A型石英晶振结构比较简单,由底座、PCB电路板、元器件、晶体、外壳五部分组成,根据这些零部件的功能分析,可以得到A型晶振的可靠性框图, 可靠性框图见图3-4

4.22A型石英晶振的可靠性要求

A型石英晶振的可靠性指标要求如下:

(1)石英晶振在工作n年内不发生致命故障

(2)石英晶振n年内总的工作时间不低于:t=n×365×24。

(3)石英晶振的可靠度为0.95:即Rs=0.95。

4.2.3A型石英晶振的可靠度计算

可靠度是指产品在规定的条件和规定的时间内,能正常完成规定功能的概率,通常用R表示。根据对A型石英晶振的结构分析,可以看出A型石英晶振为串联结构,可靠度计算公式如下:

RS=R1×R2×R3×…·×Rn                       公式(4-1)

A型石英晶振由四部分组成:底座、电路板、元器件、晶体、外壳。A型石英晶振可靠度计算公式如下:

RS=R1×R2×R3×R4×R5                  公式(4-2)

式中:R、R2、R3、R4、R5分别代表底座、电路板、晶体、元器件、外壳的可靠度。

4.24A型石英晶振的可靠性预计

可靠性预计,顾名思义指的是对石英晶振产品在规定的工作条件下进行可靠行估计也就是根据类似产品的经验数据或组成该产品的各单元的可靠性数据,对石英晶振产品给定工作或非工作条件下的可靠性参数进行估算。

可靠性预计的意义主要有:

(1)为产品设计阶段的可靠性设计提供依据

(2)为产品的维护阶段提供有价值的信息。

3)站在可靠性设计的角度,筛选设计方案,寻找最佳设计方案。

(4)为改进设计方案提供理论支持。

可靠性预计的方法主要有上下限法、元件计数法、相似产品法、应力分析法评分法、故障率预计法、性能参数预计法。根据W公司实际情况,本文采用应力分析法对石英晶振进行可靠性预计。因为A型石英贴片晶振的主要部件的故障率均可通过供应商得到,所以本文采用应力分析法。采用GJB/Z299C-2006预计手册。故障率预计法的计算公式为:

4.2.5A型石英贴片晶振的可靠性分配

石英晶振可靠性分配指的是将整个系统的可靠性指标分配给各个组成部分,是将可靠性指标总整体到局部,从上到下进行分配的过程。可靠性分配有以下意义:将石英贴片晶振产品的整体可靠性指标进行分配,分配到产品的下级组成部分,可以使每个组成分的可靠性设计指标更加准确细致,便于可靠性设计人员进行分析。

贴片晶振可靠性分配方法主要有 AGREE分配法、拉格朗日乘数法、比例分配法、评分分配法、复杂度分配法、动态规划法、重要度法、直接寻查法。

本文采用 AGREE分配法对A型石英晶振进行可靠性分配, AGREE分配法将整体的每一个组成单元的复杂度和重要度纳入到可靠性分配中。 AGREE方法的核心是:失效率的分配和整体的各个组成单元的重要度和复杂度有关,组成单元越重要,分配的失效度就应该越高。相反,组成单元的重要度越高,分配的失效度就应该有所减少。也就是说,分配给每个组成单元的失效度是加权的,加权因子C与组成单元复杂度成正比,与组成单元的重要度成反比。

单元或子系统的复杂度的定义为单元中所含的重要零件、组件(其失效会引起单元失效)的数目Ni(i=1,2.n)与系统中重要零、组件的总数N之比,即第i个单元的复杂度为：

假定设备的寿命符合指数分布,则可靠度为:

单元或子系统的重要度的定义为该单元的失效而引起的系统失效的概率。其表示为考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示为考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示为：

考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示：

式中：

Wi —为系统的失效率

Ki —产为单元的复杂度

国际知名品牌KYOCERA晶振（简称KSS晶振）,所有的生产线都具备顺应时代变化的速度感,通过融合集团的独特技术,进一步积极创造新产品、开拓新市场.为了回应客户的期待,京瓷晶体振荡器,有源晶振,温补晶振,石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念,不断为全球市场奉献新价值.

 日本京都陶瓷晶振集团是一家追求哲学的电子元器件制造商,所有企业社会责任活动都是立于哲学的基础上,在节能与环保方面出了很大精力和资金.为表彰京瓷晶振公司做出努力和有效的结果,连续6年在日本环境部获得全球暖化预防活动奖,使京瓷公司晶振产品的无铅化更深入人心.由于受到政府的扶持,京瓷集团旗下生产的石英晶振,陶瓷晶振,插件晶振,贴片晶振,有源晶振,温补晶振,XO晶振等产品,迅速在全球范围内增加大批新客户,持续全球化的影响力.

    石英晶体振荡器是一种最普通的有源晶振,有SPXO也有XO系列,英文简称是OSC.日本京瓷集团制造的晶体振荡器,在很多生产厂家们的眼里,都是高端晶振的代表,最明显的优势是封装尺寸小,而且比较薄,重量轻,很适合现在的高级电子和智能电子产品使用.尤其是当2016有源晶振出现后,更让京瓷公司的名声大振,带来源源不断的客户,口碑更上一层楼.

京瓷晶振,NDK晶振,精工晶振,爱普生晶振,KDS晶振等都是日本在国内使用比较多的品牌.亿金电子满足市场需求,代理日本进口晶振,封装尺寸繁多,全新原装,价格优势.京瓷晶振具有体积小,精度稳定,厚度薄等特点,产品均采用IS09002质量管理体系进行生产,符合欧美ROHS环保要求.

      Ecliptek日蚀晶振公司成立于1987年,是一家石英晶振晶体,贴片晶振频率元件控制市场上公认的领导者.日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,石英晶体振荡器,贴片振荡器产品.

      美国日蚀晶振在行业也具备了一定的知名度,日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,32.768K晶振和有源晶振,石英晶体振荡器,贴片振荡器产品.

      对于目前的市场上来说,小体积的产品才是主打产品,也是各领域中需求量较多的贴片晶振,小体积的产品具备更高的稳定性和可靠性能,E4WSDC12-32.768K晶振、E8WSDC12-32.768K晶振等以上表格所有产品,均为目前市场上最小体积的32.768K晶振,该系列产品体积小型,厚度薄,重量轻,均符合欧盟ROHS标准,满足无铅高温回流焊接曲线要求.32.768K时钟晶振主要使用于时钟产品等领域,其他产品看是否匹配.

IDT集团旗下的有源晶振产品数量和种类非常之多,尤其是3225晶振,2520晶振之类的常规封装尺寸,例如型号是4HF晶振这颗料,年产量至少在7000万颗以上,出口到五十多个不同的国家和地区.每一款晶振型号后面还有很多规格,挑选合适的参数才能使自己的产品发挥出最好的作用,反之有可能会引起不起振,误差大等不良效果.为避免发生这种尴尬的局面,亿金电子特意收集了IDT石英晶体振荡器4HF晶振6脚4HF050000Z3AACXGI晶振编码对照表,其中频率包括50MHZ,100MHZ,106.25MHZ三种频率,频率稳定度均在±50ppm范围,更多相关参数信息欢迎查看亿金技术支持.

来自美国加州圣何塞市的IDT晶振公司是近年来比较成功打开中国市场的欧美进口晶振品牌,享有崇高的国际地位,在欧洲,南美和北美洲地带晶体振荡器产品销量非常火爆.专注于高端有源晶振的创新发展和实际应用,是一家专业为高级科技智能产品提供频率元件解决方案的生产制造商,所有的石英晶体振荡器,压控晶振,差分晶振都是依据世界环保概念和质量认证生产.

石英晶体的原子面符号

石英晶体和非晶体本质差别在于它们的内部结构是否存在周期性。为了描述晶体结构的周期性,用空间点阵来模拟晶体内部结构。通过点阵的“点子”作三组向不同的平行线,就构成了空间格子,称为“晶格”,如图1.2.1。

图1.2.1晶格示意图

整个空间格子是由一个单元重复排列的结果,这个重复单元就称为“晶胞”。晶胞是石英晶体结构的基本单元,晶胞的形状和大小由晶胞参数(晶胞的几个边长和这几个边长之间的夹角)来决定。晶胞的选择不是唯一的,除反映晶体内部的周期性外,还要反映晶体的外部对称性。

石英晶体的晶胞是选择如图1.2.2所示的六角晶胞,其晶胞参数为c=b=d4.9404A;c=5.394A;a=B=90°;y=120°

图1.2.2六角晶胞示意图

在晶体点阵中,通过任一点子,可以作全同的原子面和一原子面平行,构成一族平行原子面。这样一族原子面包含了所有点子,它们不仅平行而且等距,各原子面上点子分布情况相同。晶体中有无限多族平行原子面。不同族原子面在石英晶振晶体中的方位不同,原子面的间距不同,原子在原子面上的分布不同,相应的物理性质也不同。因此,我们用原子面指数来表示该族原子面的方位,代表该族原子面。为了表明各个原子面,一般采用原子面指数(hk)表示,只有三角晶系和六角晶系才采用原子面指数(hki1)表示,现分别介绍如下。

一、一般晶系原子面指数表示法

从几何学中知道要描述一个平面的方位,就要选一个坐标系,然后标出这个平面在此坐标轴上的截距,或标出这个平面的法线在此坐标系中的方向余弦,描述原子面的方位也是如此。选某一原子(或离子、分子)的重心为坐标原点,以晶胞的三个边a、b、c(即晶轴)为坐标系,但应注意：

(1)由贴片晶振晶轴组成的坐标系不一定是直角坐标系

(2)晶轴上的长度单位分别为晶格常数a、b、c,所以截距的数值是相应晶格常数的倍数。

例如M1、M2、M3原子面与三个晶轴分别交于M1、M2、M3点,如图1.2.3所示,三个截距为

图1.2.3(236)原子面

知道了原子面在坐标中的截距,就等于知道原子面在晶体中的方位,所以也可用截距p、q、r来标志原子面,但由于原子面与某晶轴平行时相应的截距为无限大,为了避免出现无限大,改用截距倒数的互质比。

来标记原子面,为了简化常略去比例记号,采用(hk)表示,(hk)就称为原子面指数(或晶面指数、密勒指数),例如图1.2.3中原子面指数为(2,3,6)即：

有时也称MM2M3平面为(2,3,6)原子面,图1.2.4中标出了一些简单的原子面指数,因为有源晶振,石英晶振晶轴有正向、负向之分,所以原子面指数也有正、负之分,通常将负号写在指数的上面,例如(010)原子面,就表示原子面与a轴、c轴平行,与b轴的截距为-b。

图1.24一些简单的原子面指数

六角晶系和三角晶系原子面指数表示法上述原子面表示法可用于全部晶系,具有普遍性,但在六角晶系中采用四个晶轴的坐标系比较方便,四个晶轴中的a、b、d、轴在同一平面上,互成120°0,夹角,c轴则与此平面垂直。原子面指数(hk1)中h、k、i、l则分别对应于a、b、d、c轴截距倒数的互质比。例如,某原子面与四个晶轴分别交于M1M2M3M4点,如图1.2.5所示四个截距为

OM2=pa=4a

OM2=qb=4b

OM3=rc=2c

OM4=td=-2d

图1.2.5(1122)原子面

这些截距倒数的互质比为

可见图M1M2M3M4面的原子面指数为 (1122)。

图12.2表示六角晶胞的原子面指数,图1.2.5表示右旋石英晶振,石英晶体的部分原子面指数,从这些的原子面指数中可以看出:

(1)存在这样的规律,即h+k+i=0。这就是说,在h,k,i中,只要知道其中两个即可确定第三个,利用这种关系,有的资料中把原子面指数(h k i l)简写为(h k l)。

(2)通过(hkiD)原子面的前三个指数h,k,i全部排列,可得六个原子面,这六个原子面与z轴平行,X射线的反射角(即掠射角) θ相同。其物理性质也相同。如(1010)原子面,将前三个指数全部排列,即得六个原子面为(1010),(1100),(0110),(100),(0110),(1010)这就是石英晶体的六个m面。

(3)通过对(hki1)原子面的三个指数h,k,l全排列,以及将第四个指数l(l0)变号后再排序,可得十二个原子面,根据晶体的对称性发现这十个原子面可分为二组,每组六个原子面,同一组原子面的性质完全相同例如:(1011)原子面,将前三个的指数全排列,即得六个原子面为(101i),(1101),(0111),(1101),(011),(1011)将第四个指数变号后,再全排列,又得六个原子面为(1011),(101),(011),(1101),(0111),(1011)将这十二个原子面分成两组,前三个和后三个原子面为一组,中间六个原子

面为一组,即:

甲组:(1011),(1101),(0111),(1101),(0111),(1011)

乙组:(1101),(011),(1011),(1011),(1101),(01)

将这些结果与图1.2.6比较,即可看出,甲组原子面就是石英晶体中的六的R面,乙组原子面就是石英晶体中的六个r面

(a)右旋石英晶体(b)上部R面和r面(c)下部R面和r面

图1.2.6右旋石英晶体的原子面指数

石英晶体的弹性性质

在外力作用下,物体的大小和形状都要发生变化,通常称之为形变。如果外力撤消后,物体能恢复原状,则这种性质称为物体的弹性;如果外力撤消后,物体不能恢复原状,则这种性质就称为物体的塑性。自然界既不存在完全弹性的物体,也不存在完全塑性的物体。对于任何物体,当外力小时,形变也小,外力撤消后,物体可完全复原;当外力大时,形变也大。若外力过大,形变超过一定限度,物体就不会复原了。这就说明,物体有一定的弹性限度,超过这个限度就变成塑性。与压电有关的问题,都属于弹性限度范围内的问题。因此,这里仅讨论物体的弹性性质。

一、应力

选两根长度相等,粗细不同的橡皮绳,当这两根橡皮绳受到相同的拉力作用时,显然,细橡皮绳比粗橡皮绳拉得长一些。为什么在相同的外力作用下,它们的伸长量不一样呢?这是因为两根橡皮绳的粗细不一样,也就是横截面的大小不样。由此可见,在拉力的作用下,物体的伸长量不仅与力的大小有关,而且还与物体的横截面的大小有关。为了计入横截面大小的影响,引入单位面积的作用力(即应力)这个概念,它的数学表达式为:

式中,T为应力,F为作用力,A为横截面(即力的作用面积)。通常规定作用力为拉力时,T>0,作用力为压力时,T<0。

二、应变

选择两根长度不等,但粗细相同的橡皮绳,当这两根橡皮绳受到相同的拉力作用时,它们的应力相同,而伸长量不同,即长橡皮绳比短橡皮绳拉得长一些。由此可见,物体的伸长量不仅与应力有关,而且还与原来的长度有关。为了计入长度的影响,引入单位长度的伸长量(即应变)这个概念。它的数学表达式为

                              (2.2.2)

式中,S为应变,l为原长,△l为伸长量,△l为单位长度的伸长量(或相对伸长量)。

三、正应力与正应变

如图2.2.1(a)所示的小方片,当它受到x方向的应力作用时,除在x方向产生伸长外,同时在y方向也产生收缩,如图2.2.1(b)所示。同样,当小方片受到y方向的应力作用时,除了在y方向产生伸长外,同时在x方向也产生收缩

如图2.2.1(c)所示。上述

 (a)未受力情况(b)沿x方向受力时的形变情况(c)沿y方向受力时的形变情况

图2.2.1小方片应力、应变示意图

沿x方向应力和y方向应力的特点是,力的方向与作用面垂直(或力的方向与作用面的法线方向平行)。为了反应这两个方向在应力符号上要附加两个足标,例如Tx和Ty。应力的第一个足标表示力的方向,第二个足标表示作用面的法线方向。同理,应变也有两个足标,例如Sx和Sy应变的第一个足标表示原长度的方向,第二个足标表示伸长量的方向,Tx、Ty又称正应力(或伸缩应力),Sx、Sy又称为正应变(或伸缩应变)为了简便,通常将足标中的(x,y,z)用(1,2,3)表示,而且将双足标简化为单足标,双足标与单足标的关系如表2.2.1所示。

四、切应力与切应变

形变前为一正方形的薄片,在形变后变为菱形,这样的形变称为石英晶振晶体的切变,如图22.2所示。从图中看出,切变的特点是形变前、后四个边之间的夹角发生了变化,一个对角线被拉长,另一个对角线被压缩。而且角度6xy和eyx的变化越大,切变越大。因此切应变与这两个角度之间的关系为：

显然,S6这种切应变,在如图2.2.3所示的两对应力(Tyx,Tyx和Txy,Tyx)的作用下产生的,而这两对应力称为切应力。石英晶振,有源晶振,石英晶体谐振器等压电水晶元件切应力的特点是:力的方向与作用面平行,它可以使物体产生切变,而不能使物体产生转动,故有:

Tyx= Txy = T21 = T12 =T6

五、应力张量和应变张量

由于应力不仅与作用力的方向有关,而且还与作用面的法线方向有关,所以,在三维情况下,应力分量有9个,如图224所示。其中,正应力为:

这就是说,应力张量只有6个独立分量,为了运算方便,在晶体物理中常将应力张量写成一列矩阵,即:

与应力张量的情况相同,应变张量也只有6个独立分量。在晶体物理中常将应变张量写成一列矩阵,即：

式中S1、S2、S3分别表示沿x、y、z方向的正应变;S4、S5、S6分别表示沿x、y、z平面的切应变。

六、应变分量与位移分量之间的关系

设u、v、w分别表示沿x、y、z方向的位移分量,则应变分量与位移分量之间的关系为:

在石英晶振杆上选一小段AB,如图22.5(a)所示,若A端的位置坐标为x,B端的位置坐标为x+dx,则AB小段的原长为:

x+dx-r=dx

在外力作用下,若A端的位移为u,B端的位移为u+dh,则AB两端的相对位移为

u+du-u=du

当da=0时,它表示AB两端的位移相等,即原长不变。当dh≠0时,它表示AB两端的位移不等,即AB段的长度发生了变化,而dh就是等于它沿x方向的伸长量。根据正应变的定义:沿x方向的正应变S1等于x方向的伸长量与x方向上的原长之比,即得到     S1=正应变S2和S3与S1的情况类似。

再以切应变S6为例。根据切应变的定义:

切应变S4和S5与S6的情况类似。

七、应力与应变的关系一弹性定律

实验上发现,在弹性限度范围内,有源晶振,石英晶体振荡器应力大时,应变也大;应力小时,应变也小。人们根据长期的生产实践,总结了这个规律,称为弹性定律或广义胡克定律,即“在弹性限度范围内,物体内任意一点的应变分量与该点应力分量之间存在线性关系”。对于完全各向异性体(如三斜晶系),弹性定律的数学表示式为:

式中系数S称为弹性柔顺常数,并有Sij=Sji(i≠j),由式(2.2.8)可以看出不仅正应力能产生正应变,而且切应力也能产生正应变;同样,不仅切应力能产生切应变,而且正应力也能产生切应变。这就是说,在一般情况下,应变与应力之间的关系是比较复杂的。

石英晶体无论是天然的还是人造的,都不同程度地存在一些疵病(缺陷)。它们不仅是由于在石英晶体生长过程中受到种种条件的影响而产生,就是在已形成的晶体中和生长完成后,外界条件的变化(主要是温度)产生的缺陷。这些缺陷会影响其可用程度和石英晶体元件的性能,以下简要介绍几种常见的缺陷。

一、双晶

双晶是指两个以上的同种晶体,按一定规律相互连生在一起。即在同块晶体中,同时存在两个方位不同的左旋部分(或右旋部分)。其中一部分绕Z轴转180°后方与另一部分连生在一起,这两部分的z轴彼此平行,所以两部分的光学性能相同,而电轴两部分相差180°,故它们的极性相反(见图1.4.1)。

光双晶是异旋晶体的连生,即在一块贴片晶振晶体中,同时存在左旋和右旋两个部分,它们连生在一起,左旋和右旋的光轴彼此平行,但旋光性相反,此外电轴极性也相反(见图1.4.2)。

(a)左旋石英晶体的极性;(b)绕光轴转180°°后左旋石英晶体的极性C)电双晶的极性;

图1.4.1电双晶极性示意图

(a)左旋石英晶体的极性;(b)右旋石英晶体的极性;(c)光双晶的极性;

图1.4.2光双晶极性示意图

电双晶又称道芬双晶;光双晶又称巴西双晶。双晶的边界可用氢氟酸腐蚀显示出来(见图1.4.3)。

双晶多出现在天然石英晶体中,但在石英晶体谐振器晶片加工中也会诱发出双晶。例如：石英晶片加热温度超过573℃,或虽然不超过573°C,但石英片内部温度梯度太大,都可能产生电双晶;又如:晶片研磨时,由于机械应力的作用,可能产生微小的道芬双晶。

(a)电双晶腐蚀图像(b)光双晶腐蚀图像

图1.4.3电双晶、光双晶在z平面上的腐蚀图像

在压电石英晶体元件中,一般不允许含有双晶,若要利用含有双晶的石英晶片时,则对双晶的位置和比例要严加限制,因此在石英晶片加工中,要力求避免双晶的出现

二、包裹体

石英晶体中往往含有固体、胶体和气—一液体三种包裹体。

固体包裹体是混杂在晶体内部的其它矿物质,天然石英晶振,石英晶体中固体包裹体大部分是围岩碎屑和黄铁矿、金红石等。人造石英晶体的固体包裹体主要是硅酸铁钠( NaFesi2O6.2H2O),它是由高压釜内壁被腐蚀脱落的亚铁离子和其它离子,与NaOH或Na2CO3溶液和SiO2等产生化学反应而形成的。

胶体包裹体是含钾(K)、钠(Na)硅酸盐胶体所组成。它是由于石英晶体生长过程中,温度发生波动时溶液中的二氧化碳达到超饱和状态,来不及结晶而形成胶体包裹体。

气一液包裹体中的液体主要是水溶液、碳酸和其它混合液,气体是二氧化碳及挥发性化合物等,气一液包裹体多集中在晶体底部包裹体是石英晶体的一种主要缺陷,实验表明,如果晶片中含有大的针状包裹体时,对石英晶体元件的电性能影响很大。

石英晶体的包裹体可用显微镜观察法或油槽观察法等进行检查

三、蓝针

石英晶体中蓝色针状的缺陷称为蓝针。

蓝针形成的原因很多,有人认为蓝针内部包含有铁、锰、铜、锌等金属氧化物,在这些氧化物外部还有密集的小气泡或小水珠,当光线通过它们时,除蓝色光线外,其它光都被吸收掉,因此在晶体内部呈现蓝色针状缺陷。还有人研究发现,存在蓝针的地方有很细的裂缝,它与晶体原有宏观裂隙平行生长,说明蓝针是属于晶体内部机械破坏的结果。

对一般应用的压电石英水晶振荡子,石英晶振,贴片晶振晶片可以存在蓝针,但用于制造稳定度高的和频率比较高的石英晶体元件时,不允许其石英晶片有蓝针存在。

四、其它疵病

在一些晶体中,可隐隐看出数个晶体的影子,这叫幻影或称魔幻。它是由于晶体生长中断了一段时间,后来又在晶面上继续结晶而形成的。幻影破坏了晶体格架的完整性,影响晶体的弹性,属晶体内部深处的缺陷。

裂隙是存在于晶体内部的小裂缝。它的形成可能是由于生长区中二氧化硅供应不足,杂质分布不均匀,籽晶不完善,机械应力和温度变化不均匀等缘故节瘤是由许多小晶块构成的镶嵌结构,其形状像是很小的晶体镶嵌到大晶体的表面。这种镶嵌结构是受温度、压力、溶液饱和程度和混合物数量等生长条件影响而形成.

石英晶体振荡器,有源晶振,石英晶振晶体内部某处有集中的许多微小气泡和小裂隙,呈现白色如棉花状,这种缺陷俗称为棉。

   石英晶体俗称水晶,成份是SiO2,它不但是较好的光学材料,而且是重要的压电材料。在常压下不同温度时,石英晶振晶体的结构是不同的。温度低于573℃时,是a石英晶体;温度在573℃~870℃时,是B石英晶体;温度在870℃~1470℃时,是磷石英,温度达1470℃时,就转变成方石英,它的熔点是1750℃。用于制造压电晶体元件的为a石英晶体

石英晶体的结晶形态和坐标系

      固体可以分为结晶体(晶体)与非结晶体(非晶体)两大类。晶体中有外形高度对称的单晶体(如石英晶体)和由许多微细晶体组成的多晶体(如各种金属)。晶体的主要特性是原子和分子的有规则排列,这种排列反映在宏观上是外形的对称性,而非晶体就不具备这种特性,例如石英玻璃,它的成份与贴片石英晶振石英晶体一样是SiO2,但不属于晶体。

晶体可以是天然的,也可以由人工培养。晶态物质在适当条件下,能自发地发展成为一个凸多面体形的单晶体。围成这样一个多面体的面称为晶面;晶面的交线称为晶棱;晶棱的会集点称为顶点。发育良好的单晶体,外形上最显著的特征是晶面有规则的配置,属于同一品种的晶体,两个对应晶面(或晶棱)间的夹角恒定不变。图1.1.1给出了理想石英晶体的外形。

石英晶体的晶面共30个,分为五组,六个m面(柱面),六个R面(大棱面),六个r面(小棱面)六个s面(三方双锥面),六个x面(三方偏方面),相邻m面的夹角为60°相邻m面和R面的夹角与相邻m面和r面的夹角都等于38°13,相邻s面与x面的夹角等于25°57。由于外界条件能使某一个或某一组晶面相对地变小或完全隐没,所以实际见到的石英晶体很少如图1.1.1所示,就是人造石英晶体的外形也只是接近理想情况。

(a)右旋石英晶体 (b)左旋石英晶体

图1.1.1石英晶体的理想外形

晶体内部结构的规律性,造成了它在外形上的对称性。例如:晶体可以有对称轴、对称中心、对称面等对称元素。石英晶体存在一个三次对称轴(或三次轴即晶体绕该轴旋360°3后能够复原)和三个互成120°的二次轴,如图1.1.2中的a、b、d轴

图1.1.2石英晶体的对称轴和直角坐标系

在结晶学中,晶体的内部结构可以概括为是由一些“点子”在空间有规则地作周期的无限分布:“点子”代表原子、离子、分子或其集团的重心。这些“点子”的总体称为点阵,构成石英晶体的是二氧化硅分子,而二氧化硅分子的重心又正好与硅离子重合,因此硅离子的点阵就可以反映出石英晶体的内部结构。石英晶体振荡器,石英晶体的各层硅离子若按右手螺旋规则分布,则称为右旋石英晶体;若按左手螺旋规则分布,称为左旋石英晶体。从外形上看,右旋石英晶体的s面在R面的右下方或m面的左上方,左旋石英晶体的s面在R面的左下方或m面的右上方(见图1.1.1),它们互为镜象对称。

晶体物理性质的各向异性和晶体外形的对称性有关,因此讨论石英贴片晶振,石英晶体的物理性质时,采用为图1.1.2所示的直角坐标系较为方便。选c轴为z轴,a(或b、d)轴为x轴,与x轴、z轴垂直的轴为y轴。其指向按1949年IRE标准规定对左、右旋石英晶体均采用右手直角坐标系。

石英晶体的密度为265g/cm3,莫氏硬度为7,透明晶莹。在常温常压下,石英晶体不溶于水和三酸(盐酸HCl、硫酸H2SO4、硝酸HNO3)属于溶解度极小的物质。但在高温高压下,再加入适量助溶剂,如碳酸钠(Na2CO3)或氢氧化钠(NaOH)等,就可大大提高其溶解度。这个特点被用于石英晶体的人工培育。

氢氟酸(HF)、氟化铵(NH4F)与氟化氢铵(NH4HF2)是石英贴片晶振,石英晶体良好的溶解液,这在石英晶片加工中是很有用的。石英晶体是一种良好的绝热材料,导热系数比较小(见表1.3.1)

表1.3.1石英晶体的导热系数

室温附近,沿z轴方向的导热系数是沿垂直于z轴方向导热系数的二倍左右与z轴成q角的任一方向的导热系数可由下式求得(1.3.1)Kφ=K3cos²φ+K1sin²φ,其中K1是垂直于Z轴的导热系数,K3是平行于z轴的导热系数石英晶体的膨胀系数也很小,且沿z轴方向的线膨胀系数a3约为沿垂直于z轴方向线膨胀系数a1的1/2(见表1.3.2)。

表1.3.2石英晶体的线膨胀系数值

若已知a1和a3,由下式可求出与Z轴成φ角的任一方向的线膨胀系数aL：al=a3+(a1-a3)sin²φ (1.32)

在室温附近:aL=(7.48+623sin²φ)×10-6 (1.33)

并可由a1和a3求得体膨胀系数ar：ar=2a1+a3 (1.3.4)

由于石英晶体的热膨胀系数较小,因此可用于精密仪器中。但当它被加热时, 体膨胀系数会发生很大变化。在温度达573℃时,石英晶体由a石英晶体转变为B石英,体积急剧增大。石英晶体谐振器内部产生的较强的机械应力可能会造成裂隙和双晶,这是在石英晶体元件的加工中要注意避免的。

石英晶体还是一种良好的绝缘体,其电阻率可由下式求得：p=Be-AT;式中,p为电阻率,T为绝对温度,e为自然对数的底,A等于1.15×104B为相应的常数。平行于z轴方向的B=3000,垂直于z轴方向的B为平行于z轴方向的1/80。B值除与晶体结构有关外,还与沿z轴方向孔道中碱金属杂质(K+、Na+)的存在有关。表1.3.3列出了晶振,有源晶振,石英晶体振荡器,石英晶体在不同温度下的电阻率,单位为ohm. cn。

表1.3.3石英晶体在不同温度下的p(ohm.cm)

石英晶体介电常数(描述材料介电性质的量,是电位移D与电场强度E的一个比例系数)的各向异性不很明显,平行于z轴的介电常数ε3=4.6,垂直于z轴的介电常数ε1=4.5。在电场作用下,电介质发热而消耗的能量叫介质损耗,通常以损耗角的正切值(tg6)来表示其损耗的大小。有源晶体振荡器,比如温补晶振,压控晶振,有源石英晶体的介质损耗较小,tg6<2×10-4因此用它作电气材料具有高稳定性。

石英晶体虽不像诸如弹簧、橡皮筋那样的物体,振动日时能看到明显地形变,但是它仍然服从弹性定律(胡克定律),并且可以通过全息照相看到它形变的情况。当然,石英晶体的形变更复杂些,描述更困难些,这将在第二章中进一步讲述。

某些电介质由于外界的机械作用(如压缩、拉伸等)而在其内部发生变化产生表面电荷,这种现象叫压电效应。具有压电效应的电介质也存在逆压电效应,即如果将具有压电效应的介质置于外电场中,由于电场的作用,会引起介质内部正负电荷中心位移,而这位移又导致介质发生形变,这种效应称为逆压电效应。

正像某些其它晶体(如酒石酸钾钠KNaC4H4O6.4H2O、钛酸钡 BaTio3等等)那样,贴片有源晶振,石英晶体也具有压电效应。由于其结构的特殊性,不是任何方向都存在压电效应的,只有在某些方向,某些力的作用下才产生压电效应。

例如:当石英晶体受到沿x轴方向的力作用时,在x方向产生压电效应,而y、z方向则不产生压电效应,当石英晶体受到沿y轴方向的力作用时,在x方向产生压电效应,而y、z方向也不产生压电效应。若受到沿z轴方向的力作用时,是不产生压电效应。因此又称x轴为电轴,y轴为机械轴。利用石英晶体的压电效应可制造多种高稳定性的频率选择和控制元件,这将在以后各章逐步讲述。

石英晶体也与其它一些物质(如方解石CaCO3、硝酸钠NaNO3晶体等)那样具有双折射现象,即一束光射入石英晶体时,分裂成两束沿不同方向传拓的光其中一束光遵循折射定律,叫做寻常光或称“0”光,另一束光不遵循折射定律,叫做非寻常光,又称“e”光,如图1.3.1所示,寻常光在石英晶体内部各个方向上的折射率mo是相等的,而非寻常光在石英晶振,石英晶体的内部各个方向的折射率n0却是不相等的。

例如:对于波长为5893A的光,石英晶体的n0=1.54425,最大的ne=1.5536。石英晶体虽然具有双折射现象,但当光沿z轴方向入射时,不发生双折射现象,所以又称z轴为光轴石英晶体还具有旋光性。即平面偏振光(光振动限于某一固定方向的光)沿z轴方向通过石英晶体后,仍然是平面偏振光,但其振动面却较之原振动面旋转了一个角度。

图1.3.1石英晶体的双折射

石英晶体的光学性质被应用到制造各种光学仪器和石英片加工工艺中。

从六十年代起开展了石英晶体,SMD晶振元件辐射效应的研究工作,在此做一些简单的介绍。

由于宇宙射线的辐照和核武器爆炸,地球周围存在高能粒子和y射线、X射线等辐射。这些辐射对石英晶体及其器件都有很大的影响,无色透明的石英晶体经放射线照射后会变为烟色,石英晶体元件被辐照后,会使频率发生变化,稳定性下降,等效电阻升高。

一般认为,石英晶体被γ射线和高能粒子轰击后,会产生结构空穴和色心,这是由于碱金属离子(A1+3和Na+)的存在所引起的。因此,要提高石英晶体抗辐射的能力,首先要减少和消除有源恒温晶振,差分晶振,石英晶体中的上述杂质。

一方面选择最佳籽晶和生长条件;另一方面可使用“电清除”的方法驱逐晶体中的杂质。有人做过这样的实验:用z向厚度为1cm的样片,加温到450~470℃,加电压1500-1700V/cm,通过晶体的电流为250μA,20分钟后则降为20μA,这时在负极表面出现由碱金属杂质形成的乳白色薄层。显然,这是一种高温、高压排除晶体中金属离子等杂质的工艺过程。经过这种“电清除”的人造石英晶体制成的石英晶体元件就具有良好的抗辐射性能。

  日本西铁城晶振与KDS晶振,爱普生晶振,村田陶瓷晶振,精工晶体为日本五大进口晶振品牌,为国际知名晶体元件制造商.发展至今在欧美,亚洲,日本,江苏,新西兰,马来西亚等多个国家设有研发生产基地,销售代表处分布世界各地,为用户提供了更多选择,更好的服务于客户.

    FOX晶振中文名为福布斯晶振,是美国知名的石英晶振,石英晶体振荡器,贴片晶振,有源晶振,温补晶振,差分晶振制造商.自成立以来不断为用户提供高品质,高精密,低功耗晶体元件.FOX晶振在香港,印度,美国,德国,马来西亚等多个国家设有研发生产基地,为了更好的服务广大用户,销售代表处分布世界各地.

    亿金电子提供FOX石英晶体谐振器5032四脚FX532B-24.576晶振对应的原厂代码.列表中包括20M,24M,16M,10M,12M,25M,11.0592M等频率,均为4个焊接脚位模式.FOX晶振满足不同产品对于精度的要求,提供±30ppm, ±50ppm等频率偏差.具有高品质,精度偏差小等特点.

    FOX石英晶振均选用符合欧盟ROHS指令的材料生产,运用ISO国际质量管理体系操作,同时获得ISO-9001:2008, ISO14001等国际认证.FOX石英晶振以先进的生产设备,一流的技术,以及一批优秀的销售精英团队,多位资深技术工程师,发展至今在多个国家设有研发生产基地,销售网点分布全球.产品广泛用于无线网络装置,智能家居,车载系统,数码家电,航空设备等领域.

        亿金电子专业生产石英晶振,贴片晶振,石英晶体振荡器,陶瓷晶振,石英晶体谐振器,无源晶振,声表面滤波器,同时代理台产晶振,日系晶振, 欧美进口晶振,KDS晶振,TXC晶振,泰艺晶振 爱普生振荡器,NDK晶振,精工晶体,CTS有源晶振,ECS温补晶振,IDT石英晶体振荡器,京瓷晶振,鸿星晶振,Sitime可编程晶振等.亿金电子拥有多种封装尺寸晶振,广泛而多样化的产品阵容来支持汽车电子应用,同时支持晶振技术解决方案,提供创新、有效的方法来解决应用挑战,为我们的客户提供高性能、差异化的终端产品.

      人工智能与物联网的结合也将造就许多智能物联网物件的出现.智能物件指能按照固定的程序模型执行任务,并利用人工智能做出更进阶的行为的实体物件,同时能以更自然的方式与周遭环境还有人类进行互动.人工智能正带动新型智能物件如自驾汽车、机器人和无人机的技术进展,也为许多既有对象强化功能,例如连接物联网的消费性与工业用系统.而要在智能物件上实现自然用户接口,除了石英贴片晶振,石英晶体振荡器外,麦克风阵列、音频或图像处理器、摄影头等等,都可为半导体厂商,石英晶体厂商带来新商机.

      IDT晶振集团成立于1980年,是国际数一数二的石英晶体频率元件制造商.自发展以来不断创造高品质,高精密石英晶振,石英晶体振荡器,并且开发了能够与处理器,存储器等数字系统,其他半导体以及物理世界连接的石英晶振解决方案.

      美国IDT石英晶体振荡器选用符合德国ROHS环保要求的材料,采用一流的生产技术,早已获得ISO9002,美国UL等国际质量管理体系认证.IDT有源晶振满足市场需求,分为多种使用性能,同时提供TCXO温补晶振,VCXO压控晶振,恒温晶振,压控温补晶振,SPXO石英晶体振荡器,差分晶振,以及可编程晶振等.

      亿金电子代理美国IDT石英晶振,一手货源价格优势,同时免费提供IDT晶振原厂代码,产品料号.表格中所举例有源晶振为7.5x5.2mm体积,频率20M晶振,型号包括FXO-HC73晶振,FXO-LC73晶振,FXO-PC73晶振.针对不同产品对于精度的要求,分为±20ppm,±25ppm,±50ppm,±100ppm等频率偏差.

      美国IDT石英晶体振荡器采用严格的符合国际标准的质量管理体系,每一道生产工序都必须经过反复的检查测试.IDT晶振集团自成立以来坚持为用户提供优质,高精密石英晶体振荡器为发展理念.如今IDT在世界各地均设有分公司,研发生产基地遍布欧洲,亚洲,北美等多个国家.

尊敬的客户:

亿金电子元旦放假两天,2017年12月31日~2018年1月1日两天,2018年1月2日正常上班.需要订货备货的客户请提前准备,到时我公司将不安排寄件.如有急需用晶振的客户可电话联系18924600166,节后一上班我公司将加急安排.亿金电子祝大家元旦快乐!出门游玩注意人身财产安全!

亿金电子生产销售石英晶振,贴片晶振, 陶瓷晶振,石英晶体振荡器,温补振荡器,压控晶振,石英晶体谐振器,声表面滤波器,陶瓷雾化片,微孔雾化片等频率元件.同时代理台产晶振,日系晶振,欧美进口晶振,京瓷晶振,KD晶振,爱普生晶振,TXC晶振,CTS晶振,加高晶振,亚陶晶振,精工晶体,IDT晶振,鸿星晶振,NDK晶振等国际知名品牌.市场常用封装尺寸1612~7050晶振,各种型号频率欢迎咨询选购.

  CTS晶振从研发,生产,到出厂销售,生产周期快,供货充足. 不但创造了大量高品质石英晶振,并且为信息技术和电信市场提供高精密,低衰减石英晶振,石英晶体振荡器,致力于为全球各地的工业伙伴提供先进的技术,卓越的客户服务和优越的价值.

   日本CITIZEN晶振中文名称西铁城晶振,成立于1918年,主要以生产贴片晶振,石英晶体,有源晶振,石英晶体振荡器等电子元件为主.西铁城石英晶振均选用无铅无害环保材料生产,符合德国ROHS指令,运用ISO国际质量管理体系生产,具有高品质,高可靠性使用特性.

   亿金电子提供西铁城49/US系列高精密HC-49/U-S20000000AAJB晶振对应编码参考.型号包括HCM49晶振和HC-49/U-S石英晶振.精度保持在±30ppm值,频率范围选用广,20M,12M,22.1184M,10M,16M,24M,27M等.广泛用于无线鼠标,显示屏,儿童玩具,家用电器,办公自动化等产品中.

   西铁城49S晶振系列包括插件以及贴片焊接模式,外观全采用优质金属材料封装,具有优良的电气性,耐热性,耐摔性等特点.49SMD贴片晶振系列是提供插件晶振在底部安装了树脂底座经过加工而成,具有耐高温,耐恶劣环境等特性,可使用自动贴片机焊接,满足无铅环保要求,大大的提高了工作效益.
