美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

频率:10~52MHz尺寸:3.2x2.5mm

美国FMI贴片晶振,VC-TCXO晶振,FMVTCXS2系列,3225进口晶振,石英振荡器

美国FMI贴片晶振中的FMVTCXS2系列频率范围是10~52MHz,频率公差为±2.0 ppm,该晶振的电源电压为1.8V/2.5V/3.3V,尺寸是3.2x2.5mm,为3225进口晶振,体积小型,属于VC-TCXO晶振,具有低功耗,低耗能,低电压,低抖动,低差损,低电平,低损耗,低电源电压等特点。该晶振适用于智能手机晶振,无线基站,精密仪器,GPS卫星,汽车应用等。美国FMI制造高质量的电压控制温度补偿晶体振荡器(VC-TCXO)产品包括HCMOS、TTL和正弦波振荡器设计,他们产品在无线通信等领域有广泛的应用便携式电话、甚高频/超高频收音机、有线电视、GPS仪器、锁相环电路、自动频率控制电路和射频(RF)模块。

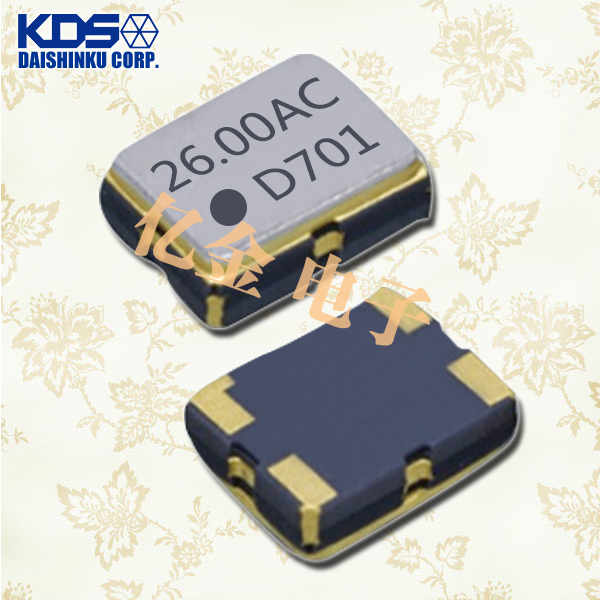

KDS有源晶振,DSA321SCM压控温补晶体振荡器,1XTV36864HBA低电压晶振

KDS有源晶振,DSA321SCM压控温补晶体振荡器,1XTV36864HBA低电压晶振

频率:9.6M~52MHz尺寸:3.2x2.5mm
3225mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,VC-TCXO压控温补晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

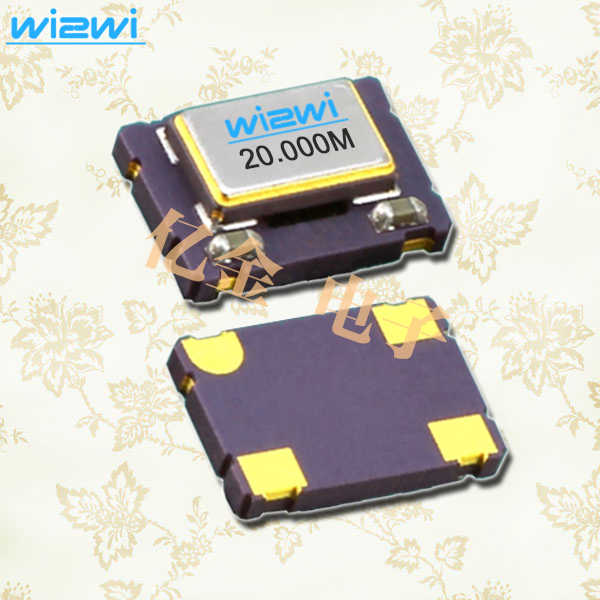

WI2WI晶振,TV07欧美压控温补晶体振荡器,TV07-24000X-CND3RX晶振

WI2WI晶振,TV07欧美压控温补晶体振荡器,TV07-24000X-CND3RX晶振

频率:8~52MHZ尺寸:7.0*5.0mm
小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

威尔威晶振,TV05压控温补晶振,TV05-24000X-WND3RX晶振

威尔威晶振,TV05压控温补晶振,TV05-24000X-WND3RX晶振

频率:10~52MHZ尺寸:5.0*3.2mm
5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

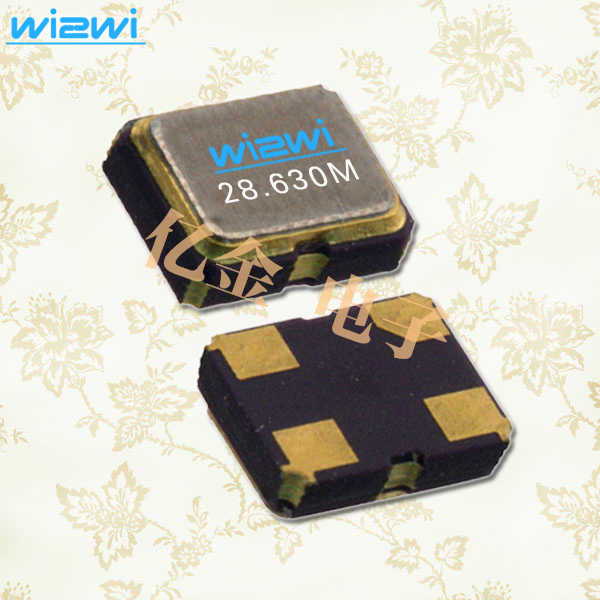

WI2WICrystal,TV03有源晶体振荡器,TV03-24000X-WND3RX晶振

WI2WICrystal,TV03有源晶体振荡器,TV03-24000X-WND3RX晶振

频率:10~52MHZ尺寸:3.2*2.5mm
压控温补晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+1.8V±0.1Vto+3.2V±0.1V)高度:最高1.0mm,体积:0.007cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.
WI2WI晶振,TV02压控温补晶振,TV02-16000X-WND3RX晶振

WI2WI晶振,TV02压控温补晶振,TV02-16000X-WND3RX晶振

频率:10~52MHZ尺寸:2.5*2.0mm
有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

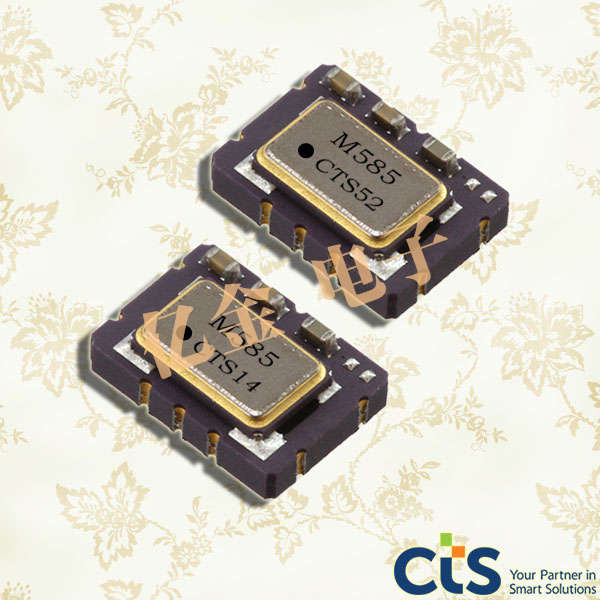

CTS晶振,有源晶振,585晶振,586晶振,588晶振,589晶振

CTS晶振,有源晶振,585晶振,586晶振,588晶振,589晶振

频率:5M~52MHZ尺寸:5.0x7.0mm
具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V ),超小型,轻型.低消耗电流,表面贴片型有源晶体振荡器.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

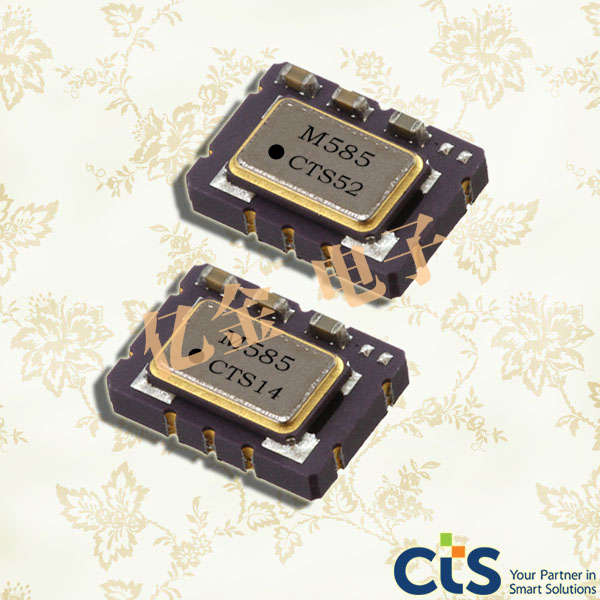

美国西迪斯晶振,压控温补晶体振荡器,580晶振,581晶振

美国西迪斯晶振,压控温补晶体振荡器,580晶振,581晶振

频率:5M~52MHZ尺寸:5.0x3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

美国西迪斯晶振,压控温补晶振,578晶振,579晶振

美国西迪斯晶振,压控温补晶振,578晶振,579晶振

频率:5M~52MHZ尺寸:5.0x7.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.

美国西迪斯晶振,VC-TCXO晶振,533晶振,压控温补晶体振荡器

美国西迪斯晶振,VC-TCXO晶振,533晶振,压控温补晶体振荡器

频率:10M~50MHZ尺寸:5.0x3.2mm

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V ),超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.VC-TCXO晶振应用:智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等.

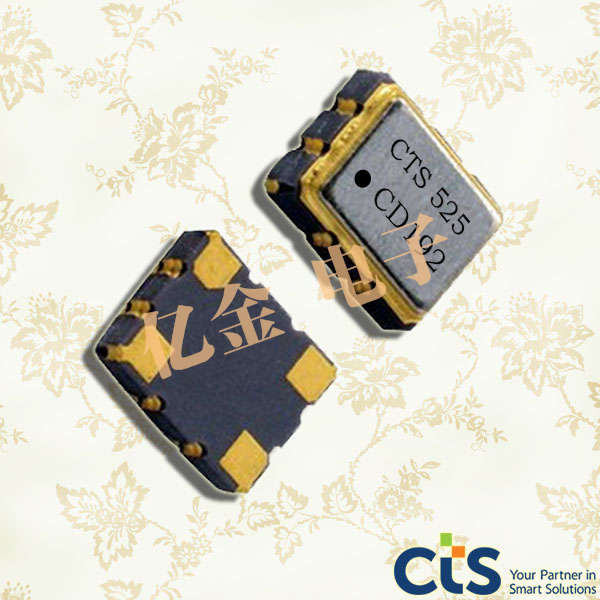

美国西迪斯晶振,压控温补晶振,525晶振,VC-TCXO晶振

美国西迪斯晶振,压控温补晶振,525晶振,VC-TCXO晶振

频率:10M~40MHZ尺寸:3.2x2.5mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

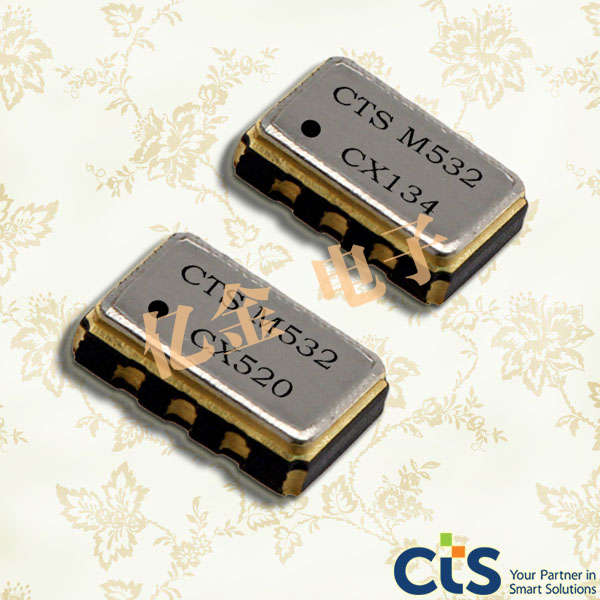

CTS晶振,压控温补晶振,532晶振,532L25DT26M0000晶振

CTS晶振,压控温补晶振,532晶振,532L25DT26M0000晶振

频率:10M~40MHZ尺寸:5.0x3.2mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PCLCDM等高端数码领域,符合RoHS/无铅.

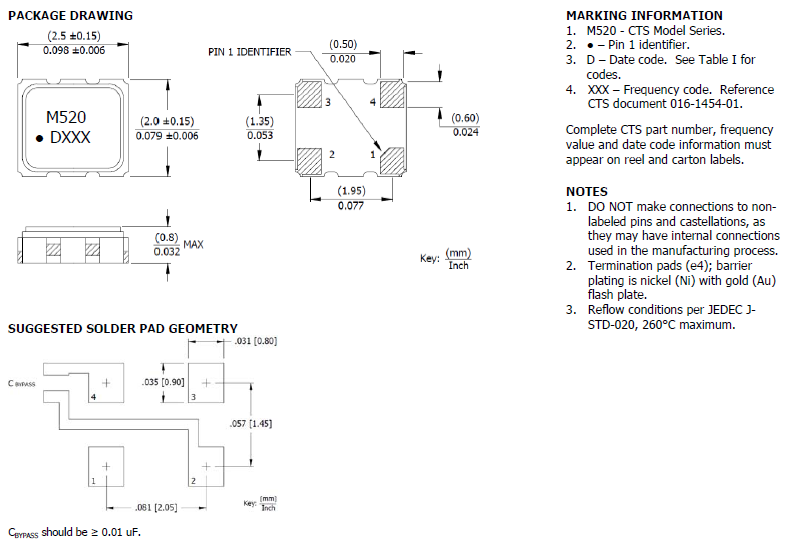

CTS晶振,压控温补晶振,520晶振,520T25IA40M0000晶振

CTS晶振,压控温补晶振,520晶振,520T25IA40M0000晶振

频率:10M~52MHZ尺寸:2.5x2.0mm

有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,有源晶体振荡器本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

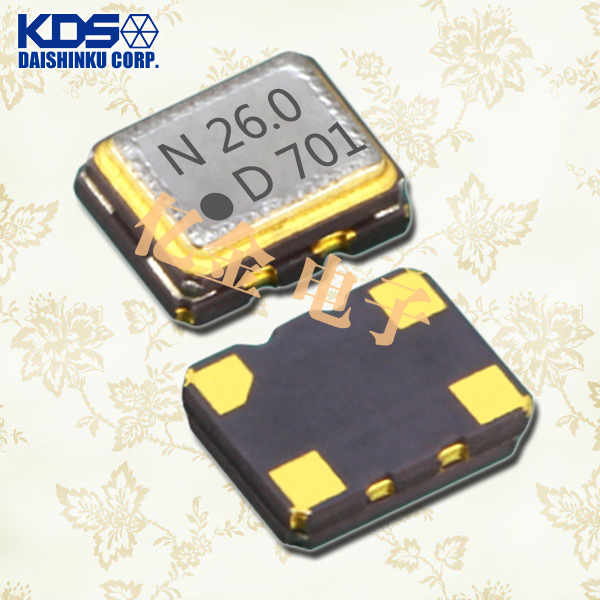

大真空晶振,VC-TCXO晶振,DSA221SJ晶振

大真空晶振,VC-TCXO晶振,DSA221SJ晶振

频率:10M~40MHZ尺寸:2.5x2.0mm
2520压控温补有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
KDS晶振,压控温补晶振,DSA537MA晶振

KDS晶振,压控温补晶振,DSA537MA晶振

频率:12.6MHZ/14.4MHZ尺寸:5.0x3.2mm
贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
KDS晶振,VC-TCXO晶振,DSA751HA晶振

KDS晶振,VC-TCXO晶振,DSA751HA晶振

频率:10M~20MHZ尺寸:5.0x7.0mm
5070mm体积的石英晶体振荡器有源晶振,该产品可驱动2.8的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
日本大真空晶体,压控温补晶振,DSA322MB晶振,DSA322MA晶振

日本大真空晶体,压控温补晶振,DSA322MB晶振,DSA322MA晶振

频率:9.6M~40MHZ尺寸:3.2x2.5mm
压控温补晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.被广泛用于智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等.
日本大真空晶体,有源晶振,DSA221SDT晶振

日本大真空晶体,有源晶振,DSA221SDT晶振

频率:9.6M~52MHZ尺寸:2.5x2.0mm
2520有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
记录总数:51 | 页数:3 1 2 3

最新资讯 / News

关于无源晶振有源晶振不同之处的分析报告

关于无源晶振有源晶振不同之处的分析报告

关于无源晶振有源晶振不同之处的分析报告

               无源晶体--无源晶体需要用DSP片内的振荡器,datasheet上有建议的连接方法.无源晶体没有电压的问题,信号电平是可变的,也就是说是根据起振电路来决定的,同样的石英晶振晶体可以适用于多种电压,可用于多种不同时钟信号电压要求的DSP,而且价格通常也较低,因此对于一般的应用如果条件许可建议用晶体.
            有源晶振--石英晶体振荡器,压控晶振,温补晶振等均属于有源晶振,是相较于无源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.

【更多详情】
