TXC晶振,差分晶振,BF晶振,BFA2500001晶振

频率：25M~200MHZ

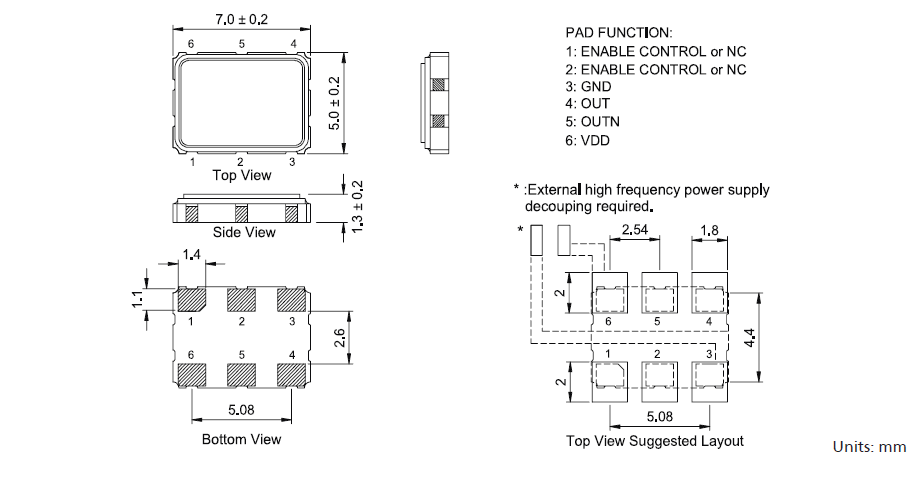

尺寸：5.0x7.0mm

差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

订购热线：0755-27876565

TXC-2

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市.

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品.

台湾晶技TXC晶振公司目前专业从事这些类别的产品：晶体（32.768kHz,基本兆赫,高精度的兆赫,汽车级）

台湾TXC晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

台湾TXC晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.

yijin-1

TXC晶振,差分晶振,BF晶振,BFA2500001晶振,差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值（PPM）可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

TXC差分晶振型号

TXC晶振产品图	Model	Frequency	Stability (-40~85ºC)	Voltage	Output	Oscillation	Dimensions
	BA晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	Fundamental	7 x 5 x 1.3mm
	BB晶振	25 ~ 250MHz	±50ppm	2.5V, 3.3V	LVPECL	3rd OT	7 x 5 x 1.3mm
	BC晶振	75 ~ 700MHz	±50ppm	2.5V, 3.3V	LVPECL	PLL	7 x 5 x 1.3mm
	BE晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	Fundamental	7 x 5 x 1.3mm
	BF晶振	50 ~ 160MHz	±50ppm	2.5V, 3.3V	LVDS	3rd OT	7 x 5 x 1.3mm
	BG晶振	75 ~ 700MHz	±50ppm	2.5V, 3.3V	LVDS	PLL	7 x 5 x 1.3mm

yijin-2

TXC晶振型号	符号	BF晶振
输出规格	-	LVDS
输出频率范围	fo	25M~200MHZ
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	V_OL	-更多晶振参数信息请联系我们http://www.vc-tcxo.com
1电平电压	V_OH	-
上升时间下降时间	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分输出电压	V_OD1, V_OD2	0.247~0.454V
差分输出误差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
补偿电压	V_OS	1.125~1.375V
补偿电压误差	⊿V_OS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

TXC BF差分晶振编码

TXC晶振编码	品牌	型号	频率	频率稳定度	工作温度	包装/封装	尺寸
BFA0020001	TXC	BF	100MHz	±50ppm	-10°C ~ 70°C	6-SMD	(7.00mm x 5.00mm)
BFA2500001	TXC	BF	125MHz	±50ppm	-40°C ~ 85°C	6-SMD	(7.00mm x 5.00mm)
BFA2570003	TXC	BF	125MHz	±30ppm	-40°C ~ 85°C	6-SMD	(7.00mm x 5.00mm)
BFA5000008	TXC	BF	150MHz	±50ppm	-40°C ~ 85°C	6-SMD	(7.00mm x 5.00mm)
BFA5500001	TXC	BF	155.52MHz	±50ppm	-40°C ~ 85°C	6-SMD	(7.00mm x 5.00mm)
BFA5670004	TXC	BF	156.25MHz	±50ppm	-40°C ~ 85°C	6-SMD	(7.00mm x 5.00mm)

yijin-4 在使用TXC晶振时应注意

石英晶体振荡器,有源晶振和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

1.噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

2.电源线路

电源的线路阻抗应尽可能低.TXC晶振,差分晶振,BF晶振,BFA2500001晶振

3.输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

4.未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

5.热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

6.安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

7.通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
