BA晶振,BA50070002晶振,台湾TXC差分晶体振荡器

当前位置：首页 » 台产晶振 » TXC晶振 » TXC晶振,差分晶振,BA晶振,BA50070002晶振

prevnext

TXC晶振,差分晶振,BA晶振,BA50070002晶振

频率：25M~200MHZ

尺寸：5.0x7.0mm

差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

订购热线：0755-27876565

TXC-2

台湾晶技TXC晶振公司为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市.

TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.

重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.

加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

yijin-1

TXC晶振,差分晶振,BA晶振,BA50070002晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V,工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点,差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振,石英晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

TXC差分晶振型号

TXC晶振产品图	模型	频率	稳定性（-40~85ºC）	电压	输出	振荡	外形尺寸
	BA	25~200MHz	为±50ppm	2.5V，3.3V	LVPECL	Fundamental	7 x 5 x 1.3毫米
	BB	25~250MHz	为±50ppm	2.5V，3.3V	LVPECL	3rd OT	7 x 5 x 1.3毫米
	BC	75~700MHz	为±50ppm	2.5V，3.3V	LVPECL	PLL	7 x 5 x 1.3毫米
	BE	25~200MHz	为±50ppm	2.5V，3.3V	LVDS	Fundamental	7 x 5 x 1.3毫米

yijin-2

TXC晶振型号	符号	BA晶振
输出规格	-	LV-PECL
输出频率范围	fo	25~200MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81~V_CC-1.62V
1电平电压	V_OH	V_CC-1.025~V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-更多参数信息请联系我们http://www.vc-tcxo.com
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

TXC BA差分晶振编码

Manufacturer Part Number原厂编码	Manufacturer品牌	Series型号	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Size/Dimension 尺寸
BA-25.000MBE-T	TXC CORPORATION	BA	25MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)
BA-25.000MBE-T	TXC CORPORATION	BA	25MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)
BA50070002	TXC CORPORATION	BA	50MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)
BAA5620001	TXC CORPORATION	BA	156.25MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)
BAA5670001	TXC CORPORATION	BA	156.25MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)
BAA5670002	TXC CORPORATION	BA	156.25MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)
BAA5670003	TXC CORPORATION	BA	156.25MHz	±50ppm	-40°C ~ 85°C	0.276"(7.00mm x 5.00mm)

yijin-3

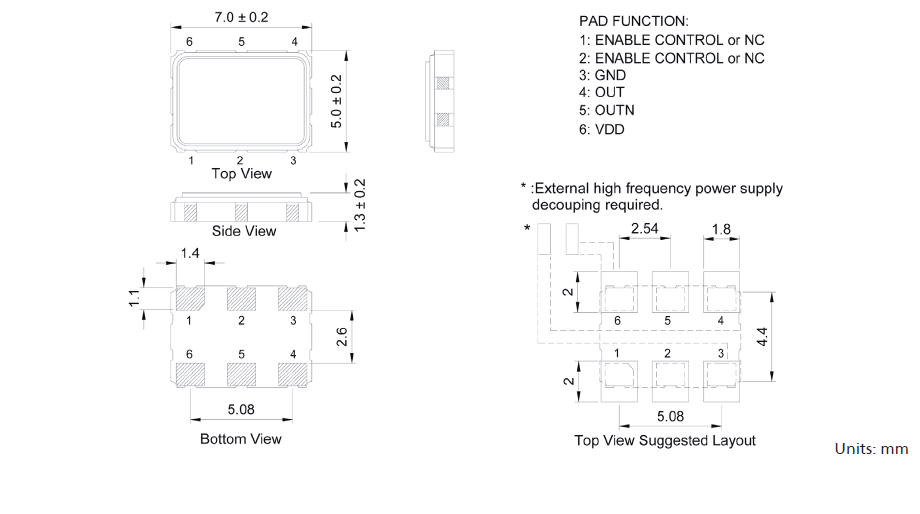

TXC_BA_7_5 LVPECL

yijin-4 在使用TXC晶振时应注意

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.TXC晶振,差分晶振,BA晶振,BA50070002晶振

机械处理

当有源晶振发生外置撞击时,任何石英晶体振荡器,有源晶振在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.

yijin-5
