精工爱普生拥有“QMEMS”独特的生产技术,'QMEMS（Quartz +'MEMS'）'是促进MEMS（微电子机械系统）晶体材料微加工工艺的独特技术的名称,为EPSON生产晶振提供了最关键的支持.爱普生晶振集团通过充分利用这项技术的优势,制造了小型,高性能,低损耗的石英贴片晶振产品.

EPSON晶振QMEMS生产技术是世界晶体行业的领先技术,是爱普生晶振集团30多年来工程师的努力成果.正是因为爱普生晶振工程师们的不懈努力,才有了后面这些一系列的小体积,高精密石英晶振,贴片晶振,有源晶振,差分晶振,压控温补晶振.在后面的文章中我们将要说的是爱普生工程师们经过不断努力研发生产的32.768K,石英晶体,贴片晶振的过程,以及爱普生晶振QMEMS技术稳定基础,敬请期待.

实际上,早在第二次世界大战之后,石英晶体,压电水晶装置早已陷入短缺的危险之中,因为需要天然石英来制造它们.虽然日本能够开采一定量的天然石英,但很难找到质量好,杂质少,不含双晶的大块（两个相互对称的晶体的联合使其不能用于石英装置）.

在历史上蓬勃发展的经济刺激下,石英晶振,石英晶体振荡器,石英晶体谐振器需求继续大幅上升.'创可贴的方法'不再有效.如果没有石英材料,该公司将无法继续制造其无线电收音机.石英晶振制造材料不足的问题实际上是东洋通信设备公司的生死攸关的问题.

 爱普生是业内拥有超高人气的日产晶振品牌,不仅在日本而且在国际上也同样赫赫有名.爱普生晶振成立于1942年,一直以来为研发生产更高精密,高性能晶振产品不断努力.多年来积累了丰富的专业知识,以独特的生产技术为世界不同领域提供质优价廉的石英晶振,贴片晶振,石英晶体振荡器,压电水晶振荡子等.

      随着无线网络,智能家电,4G,5G网络,自动驾驶汽车等高科技的发展,对于石英晶体振荡器的使用性能也要求越来越高.比如现在我们所依赖的网络,单从速度上就不能满足我们的需求了,而高精度SG3225EAN差分晶振就是为千兆光纤通信而生,为了我们更好的使用高速网络,为满足网络设备对高标准参考时钟的需求.

爱普生晶振集团是晶体行业的领导者,为是世界各种应用提供各种封装尺寸,频率,OE/ST功能和温度范围的石英晶体振荡器,贴片晶振,以及SAW滤波器,SAW振荡器等.

   爱普生SPXO晶体振荡器提供出色的频率稳定性,不需要温度补偿和频率控制.爱普生晶振时钟晶体振荡器采用AT或者BT切割基波或者泛音的晶体单元及其振振荡电路在同一封装中,设计和制造时可在施加设定电压时提供稳定的信号输出.以下为亿金电子所整理的爱普生32.768KHZ晶振系列SPXO晶体振荡器列表.

爱普生晶振是日本知名晶体制造商,在国内拥有极高口碑,为广大工厂企业指定晶振品牌.爱普生晶振拥有独特的生产技术,为世界各地广大用户提供高品质,高性能石英晶振,贴片晶振,石英晶体振荡器等产品.亿金电子是国内有名的进口晶振代理商,一直以来代理EPSON晶振,提供质优价廉的产品,价格优势,交期快.下面给大家所介绍的是专用于汽车的EPSON可编程晶体振荡器SG-9101CGA晶振系列.

爱普生SG-9101CGA晶振,是一款可编程晶体振荡器,何为可编程晶振？可编程晶振就是可以满足任何频点的晶体振荡器,经过频率发生器的放大或缩小后实现各种不同的总线频率.

EPSON晶振国际知名频率元件制造商,自发展成立以来一直不断推出高性能晶振产品,以满足市场发展.爱普生晶振除了在晶体行业享有盛名,在打印机,传感器等方面也做的非常出色.亿金电子深圳爱普生晶振代理商下面对EPSON晶振之HFF晶体单元/HFF晶体振荡器技术讲解.

HFF晶体单元/HFF晶体振荡器

石英芯片的厚度越薄,石英晶体单元就能在越高频率下振荡.但使用机械加工使厚度变薄存在局限性.

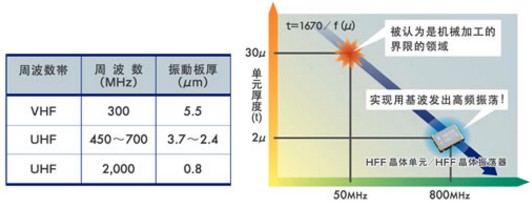

石英芯片的厚度与频率的关系

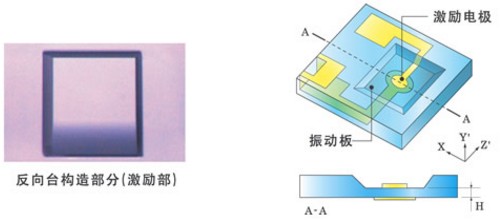

使用光刻加工,通过只将晶体芯片的激励部加工成数微米的极薄的构造（反向台构造）,可以在保持石英晶振芯片的强度的同时,将高频中的基波振荡变为可能.

爱普生晶振是日本晶体行业的领导者,在世界各地享有盛誉,一直以来都在研发创新,为用户提供更先进,更优异的晶振产品.亿金电子代理爱普生晶振,提供各种封装尺寸,型号规格齐全,下面给大家介绍爱普生多种石英晶体振荡器类型以及应用特点.

1、SPXO简单封装晶体振荡器SPXO石英晶体振荡器提供出色的频率稳定性,无需温度补偿和频率控制.

EPSON的晶振时钟振荡器采用AT或BT切割基波或泛音的晶体单元及其振荡电路在同一封装中,设计和制造时可在施加设定电压时提供稳定的信号输出.

通常,当客户购买石英晶体振荡器并在其振荡电路中使用它们时,他们首先需要在安装之前提供模拟设置.这些包括负载电容,振荡容限和温度变化引起的特性变化的设置.使用EPSON Quartz crystal的时钟振荡器,我们已经提供了这些设置,因此它们的输出信号可以直接控制TTL和CMOSIC.这缩短了客户的设计流程,并有助于标准化要使用的零件.我们的晶振时钟振荡器还具有VCXO功能和Try-state功能.VCXO功能可通过外部控制电压控制输出频率.

各行业的巨头都在为自家研发设计专属产品,满足市场需求的同时以巩固自身地位,就像石英晶体行业,表面上风平浪静,实际上早已波涛汹涌.不管是日本进口晶振品牌还是欧美进口晶振品牌都在为更高端智能市场研发新型晶振产品.

像日本精工晶振在2018年就推出了新型SH-32S晶振（32.768K）,此款时钟晶振延续3215封装,采用4脚焊接模式,满足不同产品领域需求,具有小体积,高精度,低损耗等特点.

日本爱普生晶振2018年2月20日发布了85MHZ~170MHZ频率范围的耐高温VG7050CDN晶体振荡器,工作温度可达-40℃~+105℃,具有CMOS输出,高频,高温度特性,满足高端产品对于恶劣环境的要求.

国内选择进口晶振品牌越来越多,除了我们所熟悉的KDS晶振,精工爱普生晶振,新西兰瑞康晶振,美国CTS晶振,美国IDT晶振等品牌,像日本NAKA晶振,韩国SUNNY晶振,韩国LiHom晶振一些之前被我们所忽略掉的晶振品牌也越来越多的走进我们的视野,更多的欧美品牌进入国内市场.

亿金电子是国内数一数二的晶振供货商,十几年来不断为用户推荐并提供高效的晶振产品,同时代理多家进口晶振品牌,以满足各领域客户的产品需求.下面要给大家所介绍的就是韩国知名频率元件制造商LiHom晶振,有关韩国LiHom晶振集团的简单介绍欢迎点评.

Lihom晶振成立于1976年,注册资为1000万美元,随后在1986年成立水晶事业部,专为研发生产石英晶体振荡器,压电水晶振荡子,贴片晶振,石英晶体谐振器,VCXO振荡器,TCXO振荡器等频率元件.多年来,Lihom晶振一直不断发展壮大,先后在韩国首尔,韩国金浦,中国东莞,青岛等地建立工厂,致力于研发生产石英晶振产品,并且获得ISO-14000环境认证体系,以及ISO/TS16949等质量体系认证.韩国Lihom晶振被广泛用于网络,通讯,数码,航空,安防,智能家电,汽车系统等领域,具有高可靠,高性能,高精密,低损耗,低抖动,低相位噪音等特点.

小黑盒子能开锁并不是智能门锁偷工减料的问题,而是某些智能门锁存在设计漏洞,在PCBA上没有做基本的板级电磁屏蔽.小黑盒的电磁脉冲干扰产生电流,经过智能锁内部的石英晶振元件,产生一种信号,让系统误以为是正常指令,触发了电机启动开锁.

这反而说明了内部晶振元件的可靠性,在接收到电流之后能够快速的作出反应,从而产生信号频率.智能锁晶振大多会选择进口32.768K晶振,2x6圆柱晶振,精度偏差5PPM范围选用的比较多,而精工晶振VT-200-F晶振,爱普生晶振C-002RX晶振最受欢迎.

爱普生晶振集团利用其先进的生产设备,丰富的经验不断带给我们惊喜.2018年1月30日爱普生发布了内置热敏电阻1.6mm x 1.2mm大小的MHz范围晶体单元”FA1612AS热敏晶振”.爱普生FA1612AS热敏晶振相较于FA2016AS晶热敏晶振,大真空DSR221STH晶振,1RAA26000AFA热敏晶振体积还要小,厚度更薄,重量更轻. 热敏晶振的成本低,产量快在产品中使用更具优势.

什么是热敏晶振?顾名思义热敏晶振是在普通贴片晶振的基础上增加了一颗热敏电阻,以及一颗变容二极管,利用了变容二极管的容变功能在结合热敏的传感功能相结合,使之成为带有温度传感功能的热敏晶振,是一款可以免去热敏电阻使用的一款功能性石英晶振.

根据前面介绍的关于晶振片的由来以及晶振原理,毫无疑问,石英晶振片是比较敏感的电子组件。用作镀膜的时候晶振片可以测量到膜厚0.000000000001克重的变化,这相当于1原子(atom)膜厚,而且,晶振片对温度也很敏感, 对1/100摄氏温度的变化也能感知。

另外,石英晶振片对应力的敏感也很大,在一些特别的镀膜过程中可以感知已镀膜的石英晶振片冷却后膜层原子的变化。例如常用MgF2增透膜,300度时膜硬度是平时的2倍,冷却时产生巨大的应力, 随着镀膜规格指标的需求日益严格,石英晶振控制成为镀膜必备的辅助或控制方法,如何正确有效地使用晶振片成为保证镀膜质量的重点。所以为了使晶振片寿命最长,下面一些方法和技巧供您参考：

1.安装镜片时,用塑料摄子来挟住晶振片的边缘,不要碰晶振片中心,任何灰层,油污都会降低晶振片的振动能力。

2.保持探头的清洁。不要让镀膜材料的粉末和碎片接触探头的前后中心位置。任何石英晶体和夹具之间的颗粒或灰层将影响电子接触,而且会产生应力点,从而改变石英晶体振动的模式。

3.维持探头的冷却水温度在20~40°C之间。如果可以将温度误差保持在1-2℃范围内,效果更佳。

4选择晶振片时,要选择表面光滑、颜色较为统一晶振片, 表面有划伤或赃物的不可以使用;

5.分离晶振传感器时,注意上半部分的镀金弹簧片不能弄脏变形,更不可断裂;保证每一个弹簧的三个脚的高度和弯曲度(60度)都相等;放置时应将镀金弹簧片朝上平放在工作台上,严禁反放。取出石英晶振片时要小心,不可使其滑动或掉落,使之划伤或破裂。(整个过程必须戴乳胶手套,避免手指上赃物接触其上)。

6.镀膜时注意观察蒸发速率的变化情况,速率曲线出现异常波动之后要能准确判定是否晶振片出现故障,并决定是否切换：

石英晶振片要不要换主要看以下几方面：

蒸发速率出现明显异常,速率持续波动;

晶振片的表面明显出现膜脱落或起皮的现象

7.石英晶振片的回收利用用过的晶振片可以重新利用,主要方法有两种：

（1)彻底除去石英晶体谐振器,贴片晶振,石英晶振片上的膜层和电极,重新邮回厂家镀上电极。

（2)利用金电极不溶于硫酸等强酸的特点,客户自行处理,将晶振片上的膜层除去,重新利用。

但使用再处理石英晶振片时注意以下事项

（1)银铝合金溶于各种酸,不适合再处理。

（2)酸祛除晶振片膜层时,必然对基底或外观有一定影响,初始频率也会改变,放入晶控仪中会发现初始读数改变或显示寿命降低,这些不会影响石英晶振片的基本功能,但晶振片的寿命会大大降低。

振片清洗配方:20%氟化氢铵水溶液,浸泡6小时以上,浸泡后投入酒精擦拭,去水即可。

亿金电子专业生产销售石英晶振,贴片晶振,石英晶体谐振器等晶体元件.多年来诚信经营,为用户提供并且推荐质优价廉的晶振产品,在激烈的市场竞争环境中,凭借自身的才智不断创新,改进扩大,以技术赢得市场,以质量赢得客户.亿金电子代理台湾进口晶振,日本进口晶振,欧美进口晶振,市场上常见的晶振品牌如KDS晶振,NDK晶振,TXC晶振,鸿星晶振,京瓷晶振,精工晶体,CTS晶振,微晶晶振,爱普生晶振等均现货,可免费提供样品以及技术支持,欢迎登入亿金官网查看了解详情.

石英贴片晶振在安防系统中的作用至关重要.比如上面我们所提到的感应卡门禁内部就有用到圆柱晶振32.768K系列,这里大多客户会选择5PPM,10PPM高精度晶振,比如VT-200-F精工晶体,C-002RX爱普生晶振等2x6mm都是客户优先选择的对象.

安防系统中的视频监控用到比较多的就是32.768K贴片晶振,这里根据种类可选择3215晶振封装,4115晶振封装,7015晶振封装,常见型号比如SC-32S晶振,MC-146晶振,SSP-T7晶振,DST310S晶振,MC415晶振等等.MHZ晶振系列常用封装有3225贴片晶振,2520贴片晶振等,16M石英晶振,26M石英晶振等频率是较为常用的,在监控摄像中起到存储作用,小小的体积满足网络摄像对于小型化的要求,具有精度稳定,低功耗,高可靠使用特性等优势.

关于智能家居中用到的晶振有兴趣可以到亿金新闻动态中查看,在前面的文章中我们有提到过关于贴片晶振的用途以及智能家居中用哪些石英贴片晶振.更有晶振选型,晶振原厂代码等资料信息免费提供下载.

亿金电子专业生产销售石英晶振,贴片晶振,32.768K,声表面滤波器,石英晶体振荡器等产品,发展多年来拥有先进的工艺,精湛的技术以及现代化的管理手段使得我们在激烈的竞争市场中站稳脚跟.先进的生产设备,一流的技术,优秀的销售精英团队是我们对您最有力的保障.亿金电子代理进口晶振品牌,包括台产晶振,欧美进口晶振,日系晶振品牌,比如NDK晶振,KDS晶振,EPSON晶振,精工晶体,西铁城晶振,IDT有源晶振,TCX晶振,京瓷晶振石英晶振,泰艺晶振,鸿星晶振,CTS晶振贴片晶振,瑞士微晶晶振,Jauch晶振等等.

GPS定位系统是靠车载终端内置SIM通过移动GPRS信号传输到后台来实现定位。在远的地方定位人的行踪。GPS卫星定位系统的前身是美军研制的一种“子午仪”导航卫星系统，GPS全球定位系统是20世纪70年代由美国陆海空三军联合研制的新一代空间卫星导航GPS定位系统。
GPS定位系统工作原理是由地面主控站收集各监测站的观测资料和气象信息,计算各卫星的星历表及卫星钟改正数,按规定的格式编辑导航电文,通过地面上的注入站向GPS卫星注入这些信息。测量定位时,用户可以利用接收机的储存星历得到各个卫星的粗略位置。根据这些数据和自身位置,由计算机选择卫星与用户联线之间张角较大的四颗卫星作为观测对象.

GPS接收机正常工作的条件是至少同时可以接收到4颗卫星的有效信号,当接收到的卫星个数少于4颗时,定位和定时信息是不准确的甚至是错误的。出现这样的原因一般有:个别卫星退出工作、天线安装位置不当、卫星故障等, 这些都有可能造成接收到有效信号的卫星个数过少。

而且有实验证明即使将接收天线从接收机上拔掉,在其后的很长一段时间内GPS接收机仍有PS输出,但此时的1PS与UTC已经有很大的差别,由此可见,GPS接收机完全有可能输出错误的lPPS信号。另外,信号在传递过程中受到来自外界电磁信号的干扰,GPS接收机输出的1PPS信号中可能含有毛刺,导致伪1PPS信号的产生,从而导致系统的误动作,因此有必要采取抗干扰措施。这里采用硬件开窗方法消除干扰2,原理如图4.1所示。

图中的CLK信号由高稳定度的恒温晶振提供,在系统上电复位后,启动单片机的串行通讯口,接收GPS信息,根据解码信息中的工作状态指示判断PPS的有效性。当初始触发分频信号到来之后,通过控制信号设置FPGA中的计数器在接收到的GPS1PS上升沿的附近产生一个短时间的高电平窗口信号,相当于一个与门,过滤掉窗口外的干扰信号。

另外,通过单片机自带的外部中断模块来对去掉干扰后的PPS信号的上升沿进行检测,根据检测结果判断GPS接收机是否正常工作,来决定系统的工作模式是驯服模式还是保持模式,具体消除1PS中干扰脉冲的波形图如图4.2所示。

下面主要介绍处理干扰时的重点:

1.初始触发分频信号的判断

系统初始化后,用单片机的外部中断连续三次检测来自GPS接收机的1PPS信号,如果三次都检测到则给出初始触发分频信号。

2.设置合理的“窗口”信号

由于OCXO恒温晶振的输出频率比较稳定,当初始触发分频信号到来吋刻起,利用FPGA中的计数器和OCXO石英晶体振荡器输出的倍频信号可以大致计算出下一个有效PPS脉冲的到来时刻,经过(1-△)秒后打开“窗口”,在计算得到的第二个PPS脉冲的到来时刻

后的M秒后关闭该“窗口”,只要M选择得足够小,则抗干扰效果就非常的明显。

3.GPS信号的失效检测及处理

对于整个驯服系统来说,GPS信号丢失会产生严重的后果,原因可能是接收机接收到的卫星个数少于四颗,如上面所说的天线的安装问题等,使接收机处于非正常工作状态。或者是GPS接收机与单片机模块或者与门逻辑的接口出现问题,使GPS秒脉冲信号或时间状态信息不能正常传输。

假如是第一种情况,接收模块可通过GPS接收机串口输出的状态信息判断其输出信号是否失效,后面的软件程序作出相应的处理。假如是第二种情况,属于两种功能模块之间的通信故障,系统相关模块不可能从GPS接收模块获得GPS的工作状态信息或者秒脉冲信号,GPS_1PPS秒脉冲入口处的电平不会出现任何变化。

此时,相关模块必须有独自判断GPS是否失效的能力。可以在“窗口”信号开通期间使用单片机相关外部中断模块,如果没有检测到正确跳变,说明GPS信号失效;如果“窗口”信号开通期间相关中断模块能捕捉到正确跳变,则说明GPS信号可能已恢复正常,此时系统可以继续对恒温晶体振荡器OCXO进行校准。

亿金电子专业生产销售石英晶振,贴片晶振,石英晶体谐振器等晶体元件.多年来诚信经营,为用户提供并且推荐质优价廉的晶振产品,在激烈的市场竞争环境中,凭借自身的才智不断创新,改进扩大,以技术赢得市场,以质量赢得客户.亿金电子代理台湾进口晶振,日本进口晶振,欧美进口晶振,市场上常见的晶振品牌如KDS晶振,NDK晶振,TXC晶振,鸿星晶振,京瓷晶振,精工晶体,CTS晶振,微晶晶振,爱普生晶振等均现货,可免费提供样品以及技术支持,欢迎登入亿金官网查看了解详情.

国际知名品牌KYOCERA晶振（简称KSS晶振）,所有的生产线都具备顺应时代变化的速度感,通过融合集团的独特技术,进一步积极创造新产品、开拓新市场.为了回应客户的期待,京瓷晶体振荡器,有源晶振,温补晶振,石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念,不断为全球市场奉献新价值.

 日本京都陶瓷晶振集团是一家追求哲学的电子元器件制造商,所有企业社会责任活动都是立于哲学的基础上,在节能与环保方面出了很大精力和资金.为表彰京瓷晶振公司做出努力和有效的结果,连续6年在日本环境部获得全球暖化预防活动奖,使京瓷公司晶振产品的无铅化更深入人心.由于受到政府的扶持,京瓷集团旗下生产的石英晶振,陶瓷晶振,插件晶振,贴片晶振,有源晶振,温补晶振,XO晶振等产品,迅速在全球范围内增加大批新客户,持续全球化的影响力.

    石英晶体振荡器是一种最普通的有源晶振,有SPXO也有XO系列,英文简称是OSC.日本京瓷集团制造的晶体振荡器,在很多生产厂家们的眼里,都是高端晶振的代表,最明显的优势是封装尺寸小,而且比较薄,重量轻,很适合现在的高级电子和智能电子产品使用.尤其是当2016有源晶振出现后,更让京瓷公司的名声大振,带来源源不断的客户,口碑更上一层楼.

京瓷晶振,NDK晶振,精工晶振,爱普生晶振,KDS晶振等都是日本在国内使用比较多的品牌.亿金电子满足市场需求,代理日本进口晶振,封装尺寸繁多,全新原装,价格优势.京瓷晶振具有体积小,精度稳定,厚度薄等特点,产品均采用IS09002质量管理体系进行生产,符合欧美ROHS环保要求.
