EPSON晶振,差分石英晶体振荡器,SG3225HBN晶振

频率：100M~325MHZ

尺寸：3.2x2.5mm

差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

订购热线：0755-27876565

EPSON-1

爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）.1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).

爱普生已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.

爱普生加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.

爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低环境负荷作为一种顾客价值提供给顾客.

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动.

爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染.

在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平.

爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献.

将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献.

yijin-1

EPSON晶振,差分石英晶体振荡器,SG3225HBN晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）.

yijin-2

爱普生晶振型号	符号	SG3225HBN晶振
输出规格	-	HCSL
输出频率范围	fo	100～325MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40～+85℃
运行温度范围	T_use	-10～+70℃ ,-40～+85℃
消耗电流	I_CC	30mA max. (fo≦170MHz),
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω
波形对称	SYM	45～55% [at outputs cross point]
0电平电压	V_OL	-0.15～0.15V
1电平电压	V_OH	0.58～0.85V
上升时间下降时间	tr, tf	0.5ns max. [0.175?0.525V Level]
差分输出电压	⊿V_OD1, V_OD2	-更多晶振参数信息请联系我们http://www.vc-tcxo.com
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	250～550mV
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz～20MHz]

yijin-3

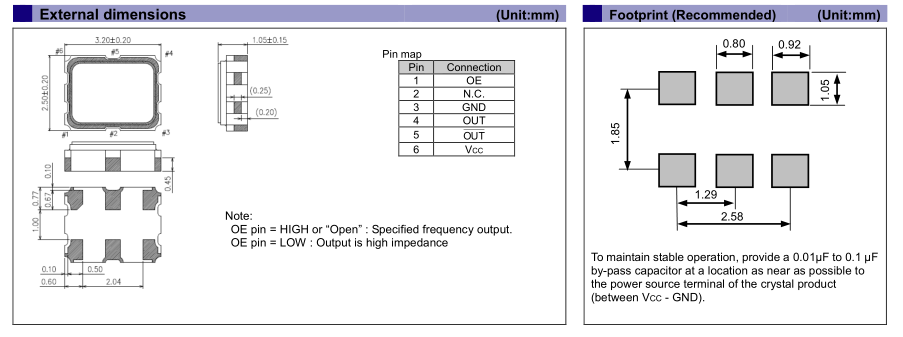

SG3225HBN_3225

yijin-4 在使用EPSON晶振时应注意以下事项

晶振在工作中出现异常技术问题：

这些晶振知识介绍是指,3225贴片有源晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试爱普生晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.EPSON晶振,差分石英晶体振荡器,SG3225HBN晶振

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是爱普生晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.
