爱普生车载晶振归类应用细分讲解
爱普生晶振从插件到贴片每一种型号都有着重要的作用,并且根据不同领域同一种型号具有多种规格参数可选.比如下列图标中的爱普生车载晶振归类应用细分讲解,是根据汽车中不同的功能部件所对应的爱普生晶振型号.

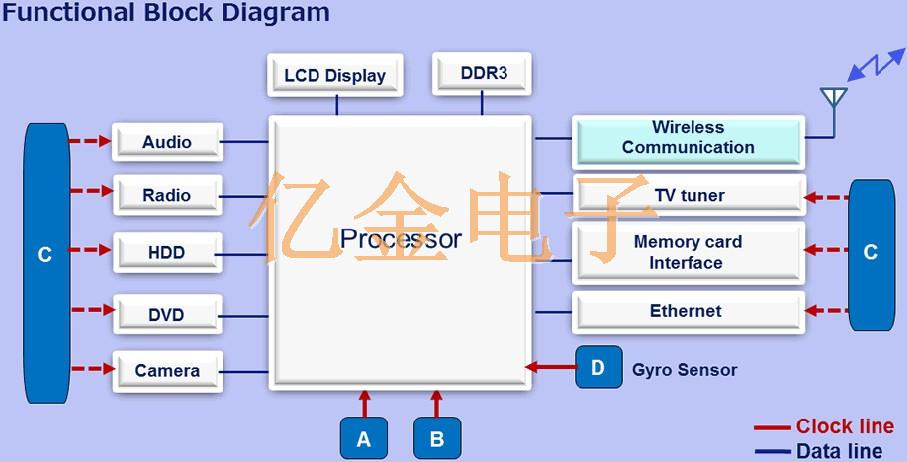

汽车导航EPSON晶振型号有哪些?
| 缩写 | 定义 |
|---|---|
| GDR | 双倍数据速率 |
爱普生产品
| 类别 | 型号 | 频率，功能 | 宾语 | |
|---|---|---|---|---|
| 一个 | MHz水晶 | FA-238A晶振 | 27MHz，48MHz等 | 带振荡电路的处理器 |
| 乙 | 32kHz水晶 |
MC-30A FC-13A |
32.768kHz的 | 带振荡电路的处理器 |
| 乙 |
实时时钟 （内置晶体单元） |
RA-8581SA | 32.768kHz，I2C接口，低功耗 | 处理器无振荡电路 |
| C | MHz水晶 | FA-238A | 12.288MHz的 | IC带振荡电路 |
| C | MHz水晶 | FA-238A | 27MHz，24.576MHz等 | IC带振荡电路 |
| C | MHz水晶 | FA-238A |
12，12.288，16，20，24，25，30，40，41.6 55.46667，62.4MHz等 |
IC带振荡电路 |
| C | Crystal OSC（SPXO） |
SG-210SEBA SG-210SDBA SG-210SCBA |
12.288,24.576,27MHz等，高稳定性 | IC无振荡电路 |
| d | 陀螺仪传感器 |
XV-8000CB XV-8000LK |
Z轴，模拟输出，CB（扁平）LK（20°） | CB尺寸：5.0x3.2x1.3，LK尺寸：6.0x4.8x3.3 |
| d | 陀螺仪传感器 |
XV4001BC XV4001BD XV4001KC XV4001KD |
Z轴，数字输出（I2C / SPI），B（扁平）K（20°） | B *尺寸：5.0x3.2x1.3，K *尺寸：6.0x4.8x3.3 |

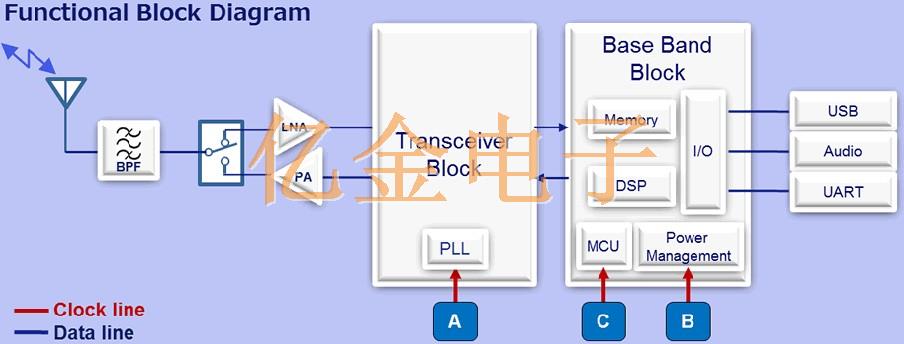

汽车无线通信用到哪些爱普生晶振?
| 缩写 | 定义 |
|---|---|
| BPF | 带通滤波器 |
| LNA | 低噪声放大器 |
| PA | 射频功率放大器 |
| PLL | 锁相环 |
| Dshf | 数字信号处理器 |
| MCU | 微控制器单元 |
| I / O. | 输入输出 |
| LAN | 局域网 |
| 蓝牙LE | 低功耗蓝牙 |
| 全球定位系统 | 全球定位系统 |
| UART | 通用异步接收器发送器 |
爱普生产品
| 类别 | 型号 | 频率，功能 | 宾语 | |
|---|---|---|---|---|
| 一个 | MHz水晶 | FA2016AA |
16.0MHz，20MHz，26.0MHz，37.4MHz，38.4MHz，40.0MHz，48.0MHz， 超小尺寸低调 |
WiFi，BT，IC带振荡电路 |
| 一个 | TCXO |
TG-5035CJ TG-5035CG |
19.2MHz，26.0MHz，38.4MHz，52.0MHz， 高稳定性 |
蜂窝RF，IC无振荡电路 |
| 一个 | TCXO |
TG-5035CJ TG-5035CG |
16.368MHz，26.0MHz，37.4MHz，38.4MHz，40.0MHz， 高稳定性 |
GPS和WiFi，没有振荡电路的IC |
| 乙 | 32kHz水晶 | FC-13A | 32.768K,低功耗 | 基带IC无振荡电路 |
| C | MHz水晶 | FA2016AA |
24MHz，24.576MHz， 超小型尺寸 |
带振荡电路的基带IC |

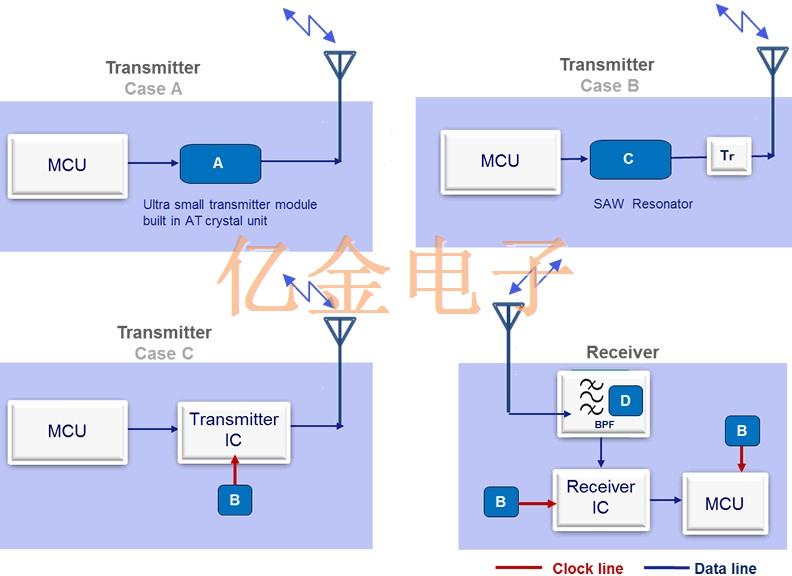

远程无钥匙进入用到的爱普生频率元件
| 缩写 | 定义 |
|---|---|
| BPF | 带通滤波器 |
| MCU | 微控制器单元 |
| 锯 | 表面声波 |
爱普生产品
| 类别 | 型号 | 频率，功能 | 尺寸 | |
|---|---|---|---|---|
| 一个 | 模 | （联系我们） | 300MHz-450MHz和850MHz-915MHz | 3.2mm x 2.5mm x 0.82mm（典型值） |
| 乙 | MHz水晶 | FA-238A晶振 | 12MHz至60MHz | 3.2x2.5x0.7mm |
| 乙 | MHz水晶 | FA2016AA | 16MHz至54MHz | 2.0x1.6x0.5mm |
| C | SAW谐振器 | NS-21R | 300MHz至500MHz，高可靠性和出色的温度特性 | 2.5x2.0x0.86mm |
| C | SAW谐振器 | NS-32R | 312MHz至870MHz，高稳定性 | 3.8x3.8x0.98mm |
| C | SAW谐振器 | FS-335 | 300MHz至870MHz | 3.8x3.8x0.98mm |
| C | SAW谐振器 | FS-555 | 230MHz至500MHz，高稳定性 | 4.8x5.2x1.5mm |
| C | SAW谐振器 | FS-585 | 230MHz至500MHz | 4.8x5.2x1.5mm |
| d | SAW滤波器 | FF-555 | 300MHz至500MHz，高稳定性 | 4.8x5.2x1.5mm |
| d | SAW滤波器 | FF-32N | 300MHz至500MHz，高稳定性 | 3.8x3.8x0.98m |

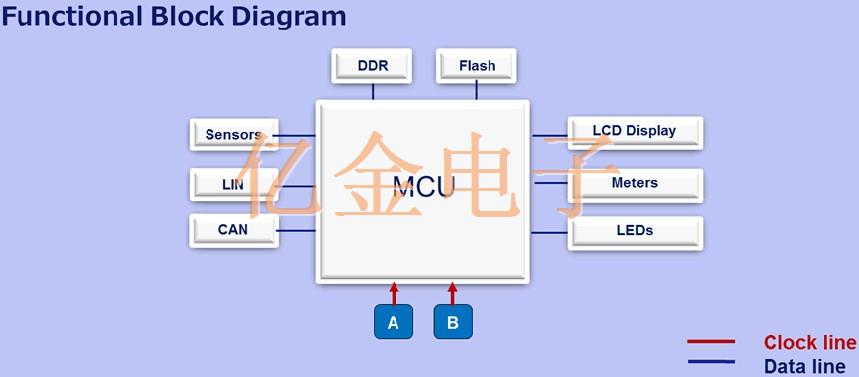

汽车中仪表盘,时钟应用到的EPSON晶振型号
| 缩写 | 定义 |
|---|---|
| GDR | 双倍数据速率 |
| MCU | 微控制器单元 |
| LIN | 本地互连网络 |
| 能够 | 控制器区域网络 |
| LED | 发光二极管 |
爱普生产品
| 类别 | 型号 | 频率，功能 | 宾语 | |
|---|---|---|---|---|
| 一个 | MHz水晶 | FA-238A | 27MHz，48MHz等 | 带振荡电路的MCU |
| 乙 |
实时时钟 （内置晶体单元） |
RA8900CE | 内置32.768 kHz-DTCXO，高稳定性和电源开关 | MCU没有振荡电路 |
| 乙 | 32kHz水晶 |
MC-30A FC-13A |
32.768kHz的 | 带振荡电路的MCU |
以上所讲到的爱普生车载晶振归类应用细分只是其中一部分,还有汽车制动单元电气稳定控制系统,安全气囊ECU以及围绕View Monitor/Camera系统等,都需要用到石英贴片晶振,有源晶振,晶体振荡器,各种封装尺寸,具有耐高温,抗振性强,耐恶劣环境等特性.更多爱普生车载晶振详细参数资料欢迎咨询亿金电子进口晶振代理商0755-27876565.
