适用于设计德州仪器“MSP430系列“应用的爱普生晶振选型

返回列表 来源:亿金电子 查看手机网址
扫一扫!适用于设计德州仪器扫一扫!
浏览:- 发布日期:2019-05-14 09:06:05【
分享到:

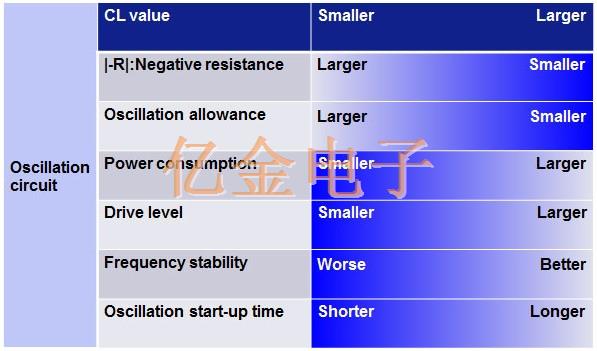

  当客户选择晶体单元时,负载电容(CL值)是选择的重要因素.例如,具有小CL(7.0pF)的石英晶体具有更大的振荡容限,更小的电流消耗和更差的频率稳定性,如下表所示.相反,具有大CL(12.5pF)的晶体可以实现更小的振荡容限,更大的电流消耗和更好的频率稳定性.请考虑这些特点选择它.

适用于设计德州仪器"MSP430系列"应用的爱普生晶振选型

  爱普生音叉晶体型号列表

EPSON晶振

尺寸[mm]

应用

爱普生晶振产品图

MC-306晶振

8×3.8×2.5

电子,燃气,水表,流量计,智能传感器,
测量设备,血压计,
血糖监测仪,安全系统

MC-30A

MC-146晶振

7×1.5×1.4

DSC,消费类设备,无线电设备,血压计,
血糖监测仪,安全系统

MC-146

FC-135晶振
FC-135R晶振

3.2×1.5×0.8

PMP,DSC,便携式设备

FC-135

FC-12M晶振

2.0×1.2×0.6

便携式设备

FC-12M

  晶体单元的振荡电路和选择指导(适用于每个MSP430系列)

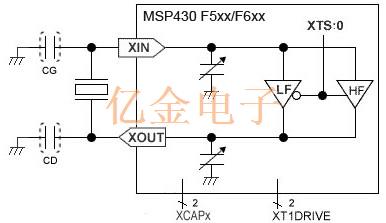

  MSP430 F5xx/F6xx晶体单元的振荡电路和选择指导

适用于设计德州仪器"MSP430系列"应用的爱普生晶振选型

  由于评估电路板,客户可以使用晶体单元CG和CD.

  MSP430 F5xx/F6xx晶体振荡器设置和等效晶体CL值

XCAPx值
(综合有效负载)

晶体单位
当量CL值CL
(pF)

32.768 kHz晶体产品代码

CL
(pF)

MC-306贴片晶振

MC-146贴片晶振

FC-135晶振

XCAPx=0
(2pF类型.)

需要外部电容器

---

客户可以选择
带外部电容组合的水晶产品

XCAPx=1
(典型值5.5pF)

7

7

Q13MC30610004

Q13MC14620001

Q13FC13500002

XCAPx=2
(典型值8.5pF)

12.5

12.5

Q13MC30610003

Q13MC14620002

Q13FC13500004

   *产品代码:晶体规格的编码以及参数

  备注:通过调整MSP430 F5xx/F6xx XT1DRIVE,可以控制振荡容限和电流消耗.

  注意:有关设置XCAPx和其他晶振参数的信息,请联系亿金电子爱普生晶振代理商.

  PCB板设计注意事项

  XIN,XOUT,晶体单元,电容器和电阻器的布局-请尽可能在MSP430附近布置晶体单元,电容器和电阻器.-请在20mm长度内连接XIN和XOUT,不要与其他信号线交叉.

  对于32kHz晶振单元TOP View

适用于设计德州仪器"MSP430系列"应用的爱普生晶振选型

  如果Vcc降至2.5V以下,则在XOUT和GND之间插入5.1欧姆的电阻.

  GND线路图案和PCB的互连

  -请在石英晶体单元下布置GND线路图案.

  -如果是多层PCB板,请勿在晶体单元下布置其他信号线.

适用于设计德州仪器"MSP430系列"应用的爱普生晶振选型

  德州仪器应用报告的晶体产品XOSC8指南.客户可以从下表中选择32.768kHz Crystal Products.

晶体单位当量CL值(pF)

32.768K晶体产品代码

FC-135晶振

7

Q13FC13500002

9

Q13FC13500003

12.5

Q13FC13500004
