012018-06
基本的RC石英晶体振荡器电路计算分析详情 >>这个电阻电容反馈网络可以如上图所示连接,产生一个超前相移(相位超前网络)或互换产生一个滞后相移(相位延迟网络),其结果仍然与正弦波石英晶体振荡器振荡相同,只发生在总相移为360 °的频率.
通过改变有源晶振,移相晶体振荡器移相网络中的一个或多个电阻器或电容器,可以改变晶振频率,并且通常通过保持电阻器相同并使用3联动可变电容器来完成.
-
312018-05
石英晶体振荡器可以在不使用输入信号的情况下产生输出频率详情 >>石英晶体振荡器将直流输入(电源电压)转换为交流输出(波形),该输出可以具有各种不同的波形和频率,这些波形或频率本质上可能很复杂,也可能取决于应用的简单正弦波.
晶体振荡器也用于很多测试设备,产生正弦波,正弦波,锯齿波或三角波形,或者只是一串可变或恒定宽度的脉冲.LC石英晶体振荡器通常用于射频电路,因为它们具有良好的相位噪声特性和易于实现.
一个振荡器基本上是用“正反馈”,或回馈(同相)和电子电路设计中的许多问题之一,而试图让振荡器振荡是由振荡停止放大器的放大器.
-
302018-05

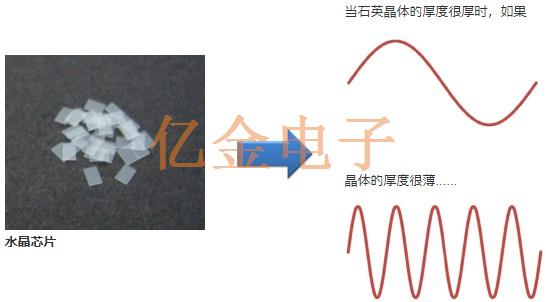

石英晶振的频率稳定性以及压电效应分析详情 >>为了获得非常高的振荡器稳定性水平,通常使用石英晶体作为频率确定装置来产生通常称为石英晶体振荡器(XO)的另一类型的振荡器电路.
当一个电压源应用于一块薄薄的石英晶体时,它开始改变形状,产生一种称为压电效应的特性.这种压电效应是石英晶振晶体的特性,通过改变石英晶振的形状,电荷产生机械力,反之亦然,施加在石英晶振上的机械力产生电荷.
-
262018-05
如何理解石英晶振的逆压电效应详情 >>我们通过前面所介绍到的有关石英晶振的资料,可以知道既然形变能使压电晶体的电偶极矩发生变化,那么电偶极矩的变化也能使之产生形变。逆压电效应就是在电场的作用下,电偶极矩发生变化的同时产生形变。我们已经知道:
(1)石英晶体的正应变S1,S2和切应变S4。都能使电偶极矩在x方向分量发生变化。因此,在电场分量E1的作用下,沿x方向电偶极矩的变化也将产生正应变S1,S2和切应变S4。
-
182018-05
EPSON晶振利用QMEMS技术开发生产微型化温度补偿晶体振荡器详情 >>EPSON晶振利用QMEMS技术开发生产的微型化温度补偿振荡器(TCXO晶振),其尺寸仅为1.6x1.2x0.65mm及高精度0.5PPM和低电压1.8V,适用于需求高稳定度及小尺寸应用如GPS,RF相关产品。
TCXO晶振全名是温度补偿型石英晶体振荡器是温度补偿型振荡器,通常水晶振动子(石英晶体)对温度变化较敏感会随着温度便变化而改变其输出频率,此类振荡器内有温度补偿电路可补偿此变化,能将该变化控制在±2.0×10-6或更高±0.5×10-6.
-
172018-05
调整石英晶振晶片的外形操作详情 >>AT切型长条片外形有三种:平面片、平面倒边片、平面倒边倒角片。在宽厚比较大时(Wz/t/>20可不要修外形。直接采用平面片。当晶振频率较低时,为了减小谐振电阻,减小边缘效应和寄生耦合要修外形。将石英片的边缘减薄。
修外形用滚筒进行,滚筒有两种,直筒和球筒。直筒的作用主要倒宽度方向,但也对长度方向有影响。球形滚筒由于直径较小,主要是将条片长度方向的端边边缘减薄。两者配合起来对石英晶振片倒边后成抛物线曲面。且曲面与平台平面衔接要好。这就要求必须计算好石英片的倒边曲率半径。选择好滚筒以及计算好滚筒的转速。
-
152018-05
亿金电子分析厚度切变石英晶体元件的设计详情 >>随着电子技术的发展,对精密石英晶体元件的老化率、短期稳定度、抗振动、耐冲击和耐辐射等提出了更高的要求。AT切型晶振虽然具有很多优点,但还是不能满足上述要求。后来发现,某些双转角切型具有独特的优点。
例如,(yxwl)22°30/34°18切型(即SC切型)的振动模式和频率温度特性与AT切相同,而它的频率应力系数则比AT切型小二个数量级以上。这样,由加工条件所引起的内应力对频率影响就很小,可降低晶振元件的老化率。
-
142018-05
影响AT切型石英晶振频率温度特性的因素当晶片的厚度t变薄时,频率温度特性曲线要往正方向移动,如果欲保持频率温度特性不变,则需要适当地增大切角。当圆形晶振片的直径减小时,频率温度特性曲线也要向正方向移动,如果欲保持频率温度特性不变,也需要适当地增大切角。当双凸、平凸晶片的曲率半径R减小时,石英晶振频率温度特性曲线要向负方向移动,如果欲保持频率温度特性不变,则应适当地减小切角。详情 >> -
122018-05
石英晶振的等效动态电阻性能技术指标详情 >>等效动态电阻Rq1与泛音次数的平方成正比,与石英晶振片厚度的三次方成正比,与电极面积成反比。除上述三项因素外,还有:
(1)与空气的摩擦(表面损耗)形成的阻力有关。可通过对外盒抽真空以减小损耗
(2)与石英晶振片表面微粒间的摩擦有关。可提高石英片表面光洁度,控制腐蚀量,减小砂痕、沙坑、提高银层的牢固度及整体性来减小。
-
112018-05
AT切型矩形石英晶振晶片的设计AT切型圆形片具有很多优点,并有很广泛的应用。但是,AT切型矩形石英晶振晶片在低频段具有很高的活力,加工也比较方便,在1000KHz~6000KHz频率范围内经常被采用。详情 >>
AT切型矩形石英片的设计主要是如何选择石英片的长、宽尺寸的问题。长宽选择不当,就会引起其它振动模式的耦合作用。例如与y面切变耦合或与xy弯曲振动耦合等。这些振动如果与主振动发生强耦合作用,贴片晶振,石英晶体元件性能就将恶化,甚至在某些温度点上造成停振。
