OCXO恒温晶振用于需要非常高频率稳定性的应用中,在某些时候这些振荡器甚至可以称之为温度稳定的晶体振荡器,又或者被称为晶体炉.虽然石英晶体振荡器（3种主要类型）即使在外部温度在很大范围内变化时也显示出高度的稳定性,但对于某些应用,甚至需要更高水平的温度稳定性.在这些应用程序中,OCXO恒温晶体振荡器可以提供所需的解决方案.与许多其他基于晶体的产品一样,OCXO恒温晶振可提供各种封装和封装类型.还需要考虑性能水平和成本,因为这些也会有很大差异.

高频率稳定性OCXO晶体振荡器控制温度的能力

有时为了确保更好的稳定性时,这可以通过将晶体放置在具有恒温控制如加热器的隔热容器中来实现.通过将石英晶体加热到高于电子设备中通常遇到的温度,可以将晶体的温度保持在恒定温度.这导致更高程度的温度稳定性.此外,OCXO中的晶体将被切割,以确保其温度稳定性针对内部工作温度进行优化.

GPS定位系统是靠车载终端内置SIM通过移动GPRS信号传输到后台来实现定位。在远的地方定位人的行踪。GPS卫星定位系统的前身是美军研制的一种“子午仪”导航卫星系统，GPS全球定位系统是20世纪70年代由美国陆海空三军联合研制的新一代空间卫星导航GPS定位系统。
GPS定位系统工作原理是由地面主控站收集各监测站的观测资料和气象信息,计算各卫星的星历表及卫星钟改正数,按规定的格式编辑导航电文,通过地面上的注入站向GPS卫星注入这些信息。测量定位时,用户可以利用接收机的储存星历得到各个卫星的粗略位置。根据这些数据和自身位置,由计算机选择卫星与用户联线之间张角较大的四颗卫星作为观测对象.

GPS接收机正常工作的条件是至少同时可以接收到4颗卫星的有效信号,当接收到的卫星个数少于4颗时,定位和定时信息是不准确的甚至是错误的。出现这样的原因一般有:个别卫星退出工作、天线安装位置不当、卫星故障等, 这些都有可能造成接收到有效信号的卫星个数过少。

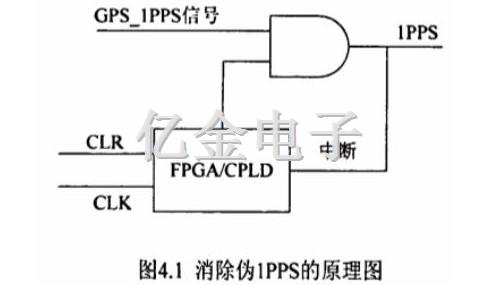

而且有实验证明即使将接收天线从接收机上拔掉,在其后的很长一段时间内GPS接收机仍有PS输出,但此时的1PS与UTC已经有很大的差别,由此可见,GPS接收机完全有可能输出错误的lPPS信号。另外,信号在传递过程中受到来自外界电磁信号的干扰,GPS接收机输出的1PPS信号中可能含有毛刺,导致伪1PPS信号的产生,从而导致系统的误动作,因此有必要采取抗干扰措施。这里采用硬件开窗方法消除干扰2,原理如图4.1所示。

图中的CLK信号由高稳定度的恒温晶振提供,在系统上电复位后,启动单片机的串行通讯口,接收GPS信息,根据解码信息中的工作状态指示判断PPS的有效性。当初始触发分频信号到来之后,通过控制信号设置FPGA中的计数器在接收到的GPS1PS上升沿的附近产生一个短时间的高电平窗口信号,相当于一个与门,过滤掉窗口外的干扰信号。

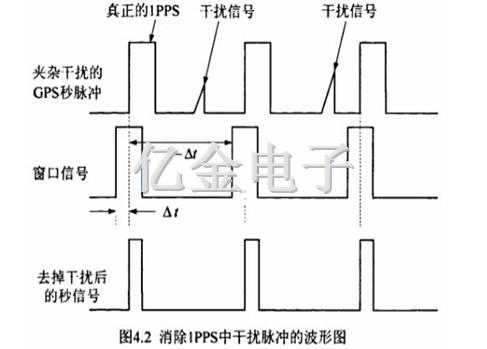

另外,通过单片机自带的外部中断模块来对去掉干扰后的PPS信号的上升沿进行检测,根据检测结果判断GPS接收机是否正常工作,来决定系统的工作模式是驯服模式还是保持模式,具体消除1PS中干扰脉冲的波形图如图4.2所示。

下面主要介绍处理干扰时的重点:

1.初始触发分频信号的判断

系统初始化后,用单片机的外部中断连续三次检测来自GPS接收机的1PPS信号,如果三次都检测到则给出初始触发分频信号。

2.设置合理的“窗口”信号

由于OCXO恒温晶振的输出频率比较稳定,当初始触发分频信号到来吋刻起,利用FPGA中的计数器和OCXO石英晶体振荡器输出的倍频信号可以大致计算出下一个有效PPS脉冲的到来时刻,经过(1-△)秒后打开“窗口”,在计算得到的第二个PPS脉冲的到来时刻

后的M秒后关闭该“窗口”,只要M选择得足够小,则抗干扰效果就非常的明显。

3.GPS信号的失效检测及处理

对于整个驯服系统来说,GPS信号丢失会产生严重的后果,原因可能是接收机接收到的卫星个数少于四颗,如上面所说的天线的安装问题等,使接收机处于非正常工作状态。或者是GPS接收机与单片机模块或者与门逻辑的接口出现问题,使GPS秒脉冲信号或时间状态信息不能正常传输。

假如是第一种情况,接收模块可通过GPS接收机串口输出的状态信息判断其输出信号是否失效,后面的软件程序作出相应的处理。假如是第二种情况,属于两种功能模块之间的通信故障,系统相关模块不可能从GPS接收模块获得GPS的工作状态信息或者秒脉冲信号,GPS_1PPS秒脉冲入口处的电平不会出现任何变化。

此时,相关模块必须有独自判断GPS是否失效的能力。可以在“窗口”信号开通期间使用单片机相关外部中断模块,如果没有检测到正确跳变,说明GPS信号失效;如果“窗口”信号开通期间相关中断模块能捕捉到正确跳变,则说明GPS信号可能已恢复正常,此时系统可以继续对恒温晶体振荡器OCXO进行校准。

亿金电子专业生产销售石英晶振,贴片晶振,石英晶体谐振器等晶体元件.多年来诚信经营,为用户提供并且推荐质优价廉的晶振产品,在激烈的市场竞争环境中,凭借自身的才智不断创新,改进扩大,以技术赢得市场,以质量赢得客户.亿金电子代理台湾进口晶振,日本进口晶振,欧美进口晶振,市场上常见的晶振品牌如KDS晶振,NDK晶振,TXC晶振,鸿星晶振,京瓷晶振,精工晶体,CTS晶振,微晶晶振,爱普生晶振等均现货,可免费提供样品以及技术支持,欢迎登入亿金官网查看了解详情.

恒温晶振(OCXO)介绍

恒温晶体振荡器OCXO( Oven Controlled Crystal Oscillator),是目前频率稳定度和精确度最高的石英晶体振荡器。它在老化率、温度稳定性、长期稳定度和短期稳定度等方面的性能都非常好,作为精密的时频信号源被广泛用于全球定位系统通信、计量、频谱及网络分析仪等电子仪器中。目前,绝大多数高稳定度石英晶体振荡器都采用了将晶体恒温的方法,使用精密的恒温控制槽,将槽内温度调节到晶体谐振器的零温度系数点上。这样,能最大限度地克服温度对晶体振荡器频率的影响,被广泛用作标准频率源。恒温晶体振荡器包括以下几个基本组成部分。

1.高精密的石英谐振器

石英诸振器是振荡电路的核心元件。正确选择切角是制作频率温度系数好的石英谐振器的必要条件,特别是在宽温度范围内使用的石英晶体谐振器更是如此。目前恒温晶体振荡器中常用的石英谐振器有AT切和SC切两种。它们具有频率温度系数小,Q值高,老化效应小等特点。

2.稳定的振荡电路

由于恒温晶体振荡器要求频率稳定度高,除了在控温电路方面要达到一定的控温精度外,振荡电路本身稳定性也是起决定性作用的。恒温晶体振荡器中振荡电路的基本功能就是把直流电能转变成具有一定频率、幅度且频率高度稳定的交流电能,这种转换是在石英谐振器的参与下进行的。其中最突出的问题就是频率的稳定性。所以分析、设计振荡电路都以此为前提。

3.结构完善、温控良好的精密恒温箱

精密恒温箱是由恒温槽,温度控制电路及其它辅助装置组成的恒温系统。在晶体振荡器中,用来使石英谐振器和有关电路元件保持恒温。其作用是把石英晶振,石英谐振器的温度稳定在石英谐振器的拐点温度处,从而充分发挥拐点温度附近石英谐振器的频率温度系数小的特性,使其得到合理使用。设计一个符合要求的恒温槽和选择一个性能良好的温度控制电路对稳定频率起着举足轻重的作用。因此一个高稳定的晶体振荡器,不但应具有稳定的振荡电路,而且还必须有性能良好的恒温箱来保证其频率的稳定,两者缺一不可。随着对晶体振荡器稳定度要求的逐步提高,对恒温箱的控温精度要求也越来越高,目前,频率稳定度在100~10量级的晶体振荡器,其恒温箱的温度控制精度应在0.001℃以内。

随着通信技术的不断提高,对恒温晶振的要求越来越高,使其不断向着高精度与高稳定化,低噪声与高频化、低功耗、快启动、小型化方向发展。

晶振的相关数学定义

假设晶振输出信号为正弦波,其数学模型可以表示为:

式中VO为标称峰值输出电压,§(t)为幅度偏移,φ(t)为相位偏差,fr为标称频率。

瞬时频率为:

相对频率偏移为：

式中x(t)=为时间偏差,由式(2-7)可以得到：

瞬时频率的常用公式为:

式中f(t)为t时刻的瞬时频率值,fO为t=0时刻的频率值,fr为标称频率,D(t)为频率漂移率。

由式(2-7)和(2-9)可推导出:

式中,y为初始相对频率偏差。

由式(2-8)和(2-10)可以得到:

式中,x为初始时间偏差,也叫做同步误差。

一般性能比较好的石英晶振,日老化率近似为常数,特别是对于OCXO晶振,在频率保持模式下,我们只考虑老化对实际频率的影响。很多晶振的老化指标用的是年老化率,如±0.05ppm( Part per Million),一般情况下我们可以近似得出日老化率, 大概为年老化率的百分之一。

假设晶振老化率为常数,式(210)变为：

其中当|Bt|<<1时,有ln(Bt+1)→Br,式(2-17)变为式(2-12)的形式:

y(t)=C+ ABt                              式(2-18)

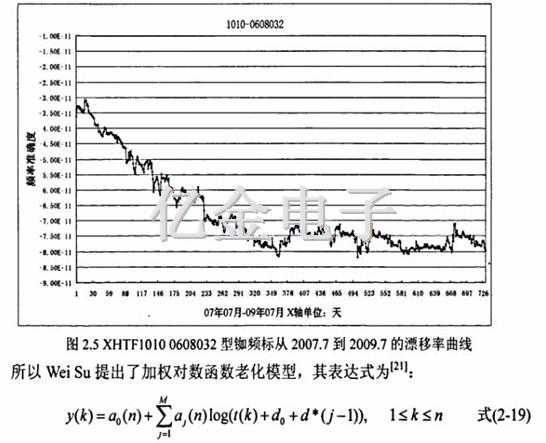

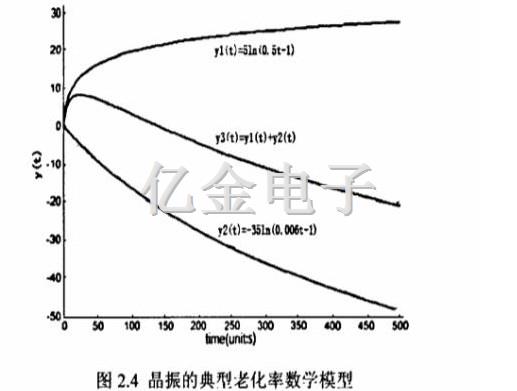

图2.4给出了典型的老化率数学模型。可以看出石英晶振的老化率可以为正数可以为负数,也可能会产生图中曲线y3(t)的情况。图2.5为铷原子频标的老化曲线,由于测试曲线的后半段存在参考和被测之间因漂移方向相同的现象,从而导致漂移问题不是很明显。

式中,do、d为正数,参数aj(n),j=1,2,…,M由当前数据输入和上次数据输出迭代估计得到,价值函数为

通过最小化价值函数,可以得到参数a,(n),j=1,2,…,M,得到t(n)时刻的ao a1…aM后,t(n+l)时刻的相对频率偏差预测值为:

系列实验表明,估计性能对d0、d和M的取值不是很敏感,建议取值为d=1~05d(M-1),d=0.1~1.0,M=5~10。加权对数函数模型的缺点是计算比较复杂。

2.2.4晶振的频率温度特性

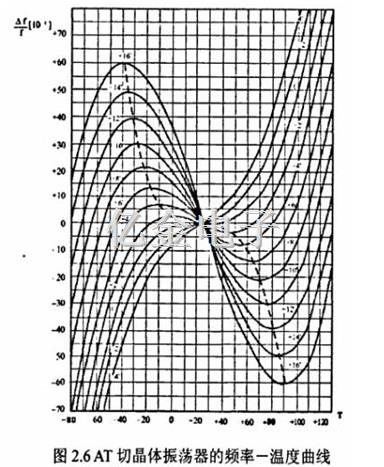

除过老化的影响,温度也是影响频率变化的主要因素,而不同切型的晶体的频率一温度特性是不一样的,一般AT切基频晶体的频率一温度变化关系都是三次曲线,存在若干个零温度系数点,如图2.6所示。

因此对其进行温度补偿时要采用具有非线性函数拟合能力的数学模型。然而由于OCXO恒温晶振中一般采用SC切晶体,虽然其频率一温度变化曲线也是非线性的, 但是其频率一温度稳定度在宽温度范围内较AT切晶体有很大改善,并且由于它将石英晶体、振荡电路以及部分其它线路置于精密恒温槽中,恒温槽的工作温度选择在所用晶体的零温度系数点处,因此OCXO恒温晶振的频率温度系数非常小。当恒温槽的工作温度波动被控制在很小范围内时,如优于百分之一摄氏度时,其频率温度变化也可以被限制在很小的范围内,而且正是由于这种恒温作用,其频率温度变化曲线非常接近于线性。所以对OCXO恒温晶振的频率温度变化的预测可以采用线性数学模型, 而Kalman滤波算法正是一种较好的线性模型估计器,因此用它来拟合OCXO恒温晶振的频率温度特性曲线是合适的。
