  早在2009年村田就已经开始为消费市场和汽车市场提供微型且高度可靠的石英贴片晶振了,并且取得优异成绩.随着智能科技市场,如智能手机,小型通讯设备,可穿戴智能设备的发展,对于村田石英贴片晶振的使用需求日益渐长,村田不断研发制造更多封装类型的晶体单元.

  村田XRCPB30M000F0Z00R0工业级晶体独特的封装结构.村田制作所的晶体振子采用与典型晶体振子不同的封装结构.常规石英晶体单元使用具有空腔结构的陶瓷基板,而村田公司的晶体单元使用将金属盖与平面陶瓷基板相结合的结构,该平面陶瓷基板具有陶瓷谐振器.与传统的晶体单元相比,使用高度通用的平面陶瓷基板和金属盖使我们能够降低材料成本,实现稳定的供应并提高产量.

  村田CSTCG27M0V53-R0陶瓷贴片晶振的结构特点.村田制作所的包装技术专业知识使带有内置负载电容器的“CERALOCK”陶瓷谐振器的开发成为可能.由于体积小且无需外部负载电容器,因此可以实现高密度安装.

  CSTCG27M0V53-R0陶瓷贴片晶振特点：1.振荡电路不需要外部负载电容器.2.该系列可在很宽的频率范围内使用.3.谐振器非常小,外形小巧.4.振荡电路无需调整.

  村田制作所株式会社是世界领先的射频模块和滤波器供应商,而共振公司(Resonant)是该领域的领导者.面向手机和无线设备设计和交付射频(RF)前端的方式,共同宣布它们已经签订了一项多年商业协议,该协议使村田晶振集团拥有使用Resonant的XBAR专门开发的多种设计的权利技术.签署商业协议后,村田制作所还完成了对Resonant的700万美元战略投资,作为先前披露的私募融资的一部分.

  村田制作所模块业务部射频器件事业部高级副总裁Ken Tonegawa表示:“XBAR技术有望实现比其他滤波器技术更高的频率和更高的性能,尤其是对于新的5G滤波器要求.”“我们希望通过利用村田制作所的制程技术和制造能力,与Resonant合作,尽快创造出满足客户需求的产品.”

  村田一直以来在电子元件方面做的都很出色,包括石英晶体,陶瓷晶振,贴片电容,陶瓷谐振器,SAW滤波器等.除了电子元件在机器人领域也有自己出色的成绩.在机器人方面日本做的也很出色,像村田推出的自行车机器人,啦啦队机器人等.村田啦啦队在2019年京都国际演艺学院(第25届国际博物馆大会)上传播京都文化.

   智能产品不断向着小型,高端发展,使用Wi-Fi等无线通信应用需求®和蓝牙®有提高,需要小尺寸高精密石英贴片晶振.各大晶振厂商都在努力研发创造,村田制作所在2017年1月推出了超小尺寸的高精度晶体单元(XRCED系列:1.2x1.0x0.33mm),在当时6月份又推出了新系列,薄型XRCTD系列(1.2x1.0x0.30mm).

   村田制作所推出世界上最小的低剖面晶体单元(1.2x1.0x0.30mm),具有高精度性能.该产品的MP从2017年6月开始.村田XRCTD37M400FXQ50R0世界最小的低刨面晶体下面由亿金电子进口晶振代理商为大家讲解.

   晶振是智能电子产品不可缺少的一种,衣食住行无处不在.为了更好的服务更多领域用户,支持需要比陶瓷谐振器具有更高频率精度的时钟的设备,村田研发生产了相比传统石英晶体更轻薄更稳定的石英贴片晶振.村田制作所的水晶单元采用突破性的独特包装技术,在现有产品中无与伦比,提供卓越的品质,生产规模和性价比.

   村田石英晶体满足消费级,工业级,以及车规级产品需求,耐温度极高.广泛的频率任意客户挑选.从1210~7050贴片晶振封装,均可采用自动贴片机焊接,满足高温回流焊接的温度曲线要求.以下是用于可穿戴设备中的村田晶振以及村田陶瓷谐振器,村田压电发生器,欢迎广大用户收藏选用.

什么是村田制作所的”IC匹配服务”?

当将IC和定时装置彼此组合使用时,必须根据所使用的IC和适当的频率精度选择合适的石英贴片晶振和电路常数,并基于这些值构建振荡器电路.如果选择的晶振定时装置不合适,则可能会停止振荡或异常振荡,从而阻止设备正常运行.

村田提供石英晶体IC匹配服务信息,让客户安心,为用户提供最佳电路常数,防止异常振荡.提供合适的muRata晶振和规格,为客户减少设计选型的时间.

为了帮助客户实现高效性能,Murata村田晶振公司借用了客户的安装板,并根据其对IC匹配的评估提供了最佳推荐电路.

利用自己的评估数据的设计工具

各种IC的评估数据在因特网上公开作为设计工具.匹配服务被用于各种领域的客户,例如汽车工业,用于电路设计.它可以在开发和设计的初始阶段用作参考.

村田提供石英晶体IC匹配服务信息.无需准备电路板,注册或下载任何数据.只需输入IC制造商的名称和IC产品的部件号即可帮助选型品牌,结果立即显示.基于通过实际进行评估获得的值来公开结果.

  汽车系统所用到的晶振型号是比较多的,包括陶瓷晶振,温补晶振,SMD晶体等多种类型,分布于汽车的各个系统中.村田陶瓷谐振器被用于广泛的汽车应用中,基于村田制作所多年来丰富的专业设计和制造技术.

  为什么客户选择村田制作所的CERALOCK陶瓷谐振器,以下表格介绍了村田晶振的优势之选.村田陶瓷谐振器提供-40℃~85℃工业级,-40℃~125℃汽车级范围,符合汽车应用要求,具有抗振性强,耐恶劣环境等特点.以下是用于汽车应用的村田陶瓷谐振器CERALOCK®系列的型号.

村田制作所是有名的频率元件,电子元件生产制造商,拥有先进的生产技术,不管是贴片晶振,陶瓷晶振,还是石英晶体,都在业内取得了重大成绩.村田晶振不止注重产品质量,并且所生产的产品均符合欧盟ROHS环保要求.

在1996年,村田制定了“环境危害物质自愿管理计划”,制定了村田自己的自愿监管标准.从那时起,村田制作所一直努力减少并最终消除我们产品中含有的对环境有害的物质,领先于其他制造商.村田晶振集团的自愿性监管计划还涵盖了RoHS指令中指定的六种物质.村田制作所已采取措施,在宣布和执行前RoHS(2002/95/EC)之前,从早期阶段逐步淘汰RoHS指定物质.

村田制作所提供高性能表面声波(SAW)射频(RF)组件,包括滤波器,双工器,谐振器和频率控制器件,为RF工程师提供了来自全球一家制造商的各种基于SAW声表面滤波器的射频元件选择.Murata SAW技术在尺寸,性能,成本和上市时间方面处于行业领先地位.

村田拥有最广泛的SAW产品组合之一,频率范围可供40MHz至2.7GHz,适用于蜂窝频段,ISM频段,GPS和GNSS频段以及其他频段.村田晶振集团先进的生产设施使其能够为大批量和高性能市场提供SAW组件.

什么是可变电容（VAC）?可变电容器具有可通过向其电极施加电压而改变的电容值.亿金电子针对muRata Crystal的可变电容器介绍,欢迎广大用户阅读了解.VAC是无源元件,其电容值可根据控制电压而变化.它们可以考虑用于频率调整等应用.

muRata Crystal的可变电容器特点：

1.         与小型SMD晶振相同,具有紧凑,纤薄的包装

2.         电容可变范围50％

3.         通过施加电压可以精细地调节电容.

村田制作所提供适用于近场通信（NFC）的HF波段（13.56 MHz）的产品.为什么要使用可变电容（VAC）？亿金电子村田晶振代理商告诉大家使用muRata Crystal的可变电容器进行NFC的优点.

1.         可变电容吸收天线L值方差,以便更容易调整f0！

2.         在认证测试期间更容易调试.

3.         在构建案例时更容易调整方差.

使用村田晶振集团的可变电容器（VAC）的优点,通过施加适当的电压来解决频率偏差.用于天线匹配电路以调整谐振频率.可变电容器主要用于智能手机,mPOS终端,NFC门禁读卡器,NFC自动售货机等.亿金电子muRata Crystal代理商,不仅提供有关村田陶瓷谐振器,石英晶体的资料信息,同时也会为广大用推送有关村田其他元器件的相关信息,给予客户最大支持,欢迎关注亿金官网以便随时查阅最新动态.

村田制作所建立了从原材料到成品的综合生产体系,不断开发和积累基础技术基础,如材料技术,前端工艺技术,产品设计技术,后端工艺技术和分析技术.村田晶振集团还致力于通过与外部合作伙伴积极合作以及开发预测未来的核心技术和产品来创造新的市场和创新.以下所介绍到的是muRata的材料技术以及前端工艺技术介绍.

材料技术

“新的电子设备从新的电子元件开始; 新的电子元件从新材料开始......“基于这个概念,村田制作所创造了具有突出特性的功能陶瓷材料.我们通过开发新材料不断进一步推进我们的技术,使我们的陶瓷谐振器,陶瓷元件具有更好的特性.

 村田制作所的有限元方法的分析模拟软件称为Femtet①已被用于提高模拟结果与实际样本特征的一致性.村田制作所用于AT切石英晶体设计的有限元方法分析,Femtet改善了以下四点.

（1）理解绝对精度和计算的收敛性

有限元方法将计算机上的模型几何划分为有限数量的部分或部分,称为网格用于计算.众所周知,如网格几何图(左)所示,通过将域划分为子域而产生的网格元素的数量越多,分析结果收敛得越好,如网格元素数和频率之间的关系图(右)所示.

但是,收敛程度因振动而异.主振动的变化,即厚度-剪切振动,会聚在较少数量的网格元素中,而不必要的振动的变化即使在大量的网格元素中也不太可能减少,显示出差的趋势收敛,这是模拟结果一致性差的主要原因.

对不必要的振动模式的精确模拟需要足够数量的网格元素.所需数量的网格元素根据晶振晶体坯料的厚度或尺寸而变化.了解产品尺寸和频率所需的网格元素数量使我们能够以最佳精度进行模拟.

石英晶体是构成微控制器等IC的参考时钟的重要组成部分之一.它们广泛用于不同的产品,从诸如蜂窝电话和智能电话的移动通信终端设备到汽车和家用电器.对石英贴片晶振的小型化存在强烈需求,特别是对于移动通信终端设备.设计这些部件的挑战之一是在保持产品特性的同时实现产品的小型化.在本文中,我们将介绍如何使用采用有限元方法（FEM）的仿真技术有效地进行设计工作.

1.AT切割石英晶体和振荡器电路

AT切割石英晶体是由合成晶体制成的器件,并使用晶体的压电特性(厚度剪切振动).图1显示了村田制作所产品的典型结构.图2显示了其等效电路.该器件是构成电子振荡器电路的重要部件之一,该电子振荡器电路用作参考时钟,例如,微控制器的操作所需的参考时钟.图3给出了振荡器电路的典型配置.振荡器电路通过放大通过石英晶振的电信号产生时钟信号.如图4所示,石英晶体的电阻随频率变化.石英晶体的电阻在晶体坯料的主振动频率处取最小值.ESR.振荡器电路在晶体坯料的主振动频率附近振荡,产生时钟信号.

  村田是日本有名的电子元件制造商,所生产的陶瓷晶振在世界上数一数二,多年来一直不断研发创新更多高质量的产品.早在多年前利用自身丰富的专业知识,独特的封装技术研发制造了一系列石英晶振,包括小型SMD晶振,晶体振荡器等,具有小体积,高精度,低功耗等特点.

  精密TCXO晶振（温度补偿晶体振荡器）是一种自身带有温度补偿功能的带电压晶振,TCXO晶振与网络基础设施的OCXO晶振相比,可实现相同的频率精度.

  为了实现与4G和5G的高精度同步,村田晶振正在开发频率稳定性为Stratum3级或更高级别的晶振产品.不仅具有温度补偿功能,并且具有电压控制功能.除了可选的Vc功能外,还可以从限幅正弦或CMOS中选择输出波形.

  村田精密TCXO温补晶体振荡器产品规格

系列	尺寸（mm）*	频率	温度变化	工作温度范围
Cliping Sine  具有Vc功能	5.0×3.2×1.5	10到50MHz	±0.2ppm的	-40°C至85°C
Cliping Sine  没有Vc功能	5.0×3.2×1.5	10到50MHz	±0.2ppm的	-40°C至85°C
CMOS  具有Vc功能	5.0×3.2×1.5	10到50MHz	±0.28ppm	-40°C至85°C
CMOS  无Vc功能	5.0×3.2×1.5	10到50MHz	±0.28ppm	-40°C至85°C

  村田精密TCXO温补晶体振荡器的优势

  5G需要更精确的定时装置,但是在OCXO晶振中存在高成本,尺寸和功耗等问题.因此,村田制作所将继续提高TCXO晶振的准确性,以创造不再需要OCXO的环境.村田制作所的精密TCXO晶体振荡器具有与OCXO晶体振荡器同样具备高温度特性,在-40ºC至85ºC的温度范围内,精度为+/-200ppb.该产品可确保G.8262在EEC（以太网设备时钟）中所需的保持和自由运行的准确性.

  村田TCXO晶振满足市场需求提供提供频率10M~50MHZ范围,具有低电源电压,低抖动等特点.村田精密TCXO温补晶体振荡器应用：基站（SmallCell/eNodeB/gnodeB）,交换机/路由器（IEEE1588/PTP/SyncE）,无线设备/无线电设备等.

  为了承受更恶劣的环境,村田晶振公司现在正在开发具有更宽温度范围的石英贴片晶振产品.除小型电池外,该产品还适用于使用IEEE1588/PTP或同步以太网的高精度同步系统.

     村田制作所用于汽车应用的晶体单元（XRCHA晶振系列，XRCGB晶振系列，XRCGE晶振系列）采用了世界上第一种独特的封装技术，这是现有石英贴片晶振所不具备的。这种包装技术可提供卓越的质量，批量生产力和性价比。

规格

 结构体

小巧，高可靠性的包装		永远不要忽视阻碍振荡的粒子		引入适用于AOI的端接设计
2.5x2.0mm/2016mm贴片晶振尺寸允许ECU缩小尺寸。与3.2x2.5mm尺寸相比，这些封装尺寸允许最大60％的缩小尺寸。 该包装具有机械和耐候性能，以及出色的抗冲击和抗跌落冲击性能。		村田制作所的原始粒子筛选技术可确保在生产过程中筛选出有缺陷的产品，这些产品会导致石英晶体特性恶化。（专利技术No.4998620）		村田制作所采用角部电极终端，可提高焊料圆角的可视性，同时保持紧凑。 * AOI：自动光学检测（板目视检查）

用于汽车应用的村田石英晶振型号列表

 *2）此村田晶振系列仅适用于信息娱乐。
*3）也可提供600μm的高驱动等级。
*XRCGB_F_C系列，XRCGE_F_A系列也可提供。
*约CERALOCK信息®汽车应用

   说到村田生产的电子元件想必很多人会想到的都是村田贴片电容,村田陶瓷晶振.其实近几年村田也开始了石英晶振的研发制造,并且获得广大用户所认可,取得可观成绩.下面亿金电子给大家介绍下村田制作所水晶单元的起源,以及村田石英晶振的优点和各种应用.

   村田制作所的水晶单元采用突破性且独特的包装技术,在现有产品中无与伦比,提供卓越的品质,生产规模和性价比.

   村田制造所水晶单元的优点

   村田制作所水晶单元的起源

   村田制作所已提供陶瓷谐振器（CERALOCK ®）市场的四十多年里,作为微型计算机和其他设备的参考时钟使用.为了支持需要比陶瓷谐振器具有更高频率精度的时钟的设备,使用我们独特的技术,Murata和Tokyo Denpa共同开发了微型且高度可靠的石英晶振,贴片晶体单元.自2009年起,我们开始为消费者市场供应产品,自2013年起开始为汽车市场供应产品.

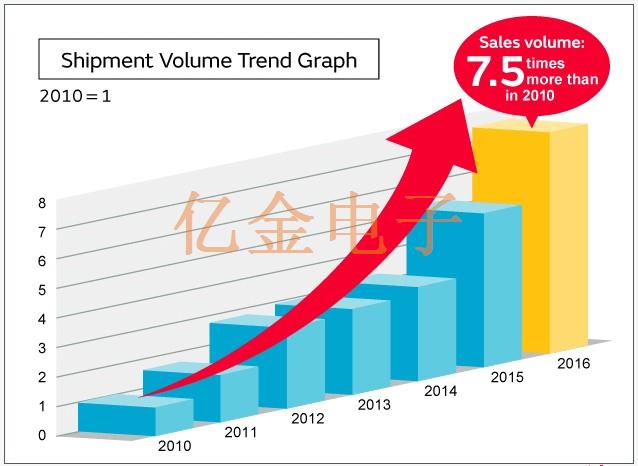

   市场业绩-村田制作所的水晶单元在各种应用中都很活跃由于对速度和容量的需求增加,与东京Denpa联合开发的产品已被更多产品所采用,因为HDD/SSD/USB和其他存储设备开始使用小型晶体单元.后来,村田制作所的水晶单元开始被用于NFC,智能手机具有个人认证/电子货币支付功能.

   由于AV/PC/汽车设备和Wi-Fi通信设备对小型设备的需求不断增长,以及配备BT/BLE通信功能的可穿戴设备和智能手机外围设备的市场增长,小型贴片晶振,石英晶体设备的采用仍在增加连接到智能手机.

   客户选择村田制作所的水晶单元的原因-由陶瓷谐振器培育的高可靠性/低成本封装的采用（CERALOCK ®）

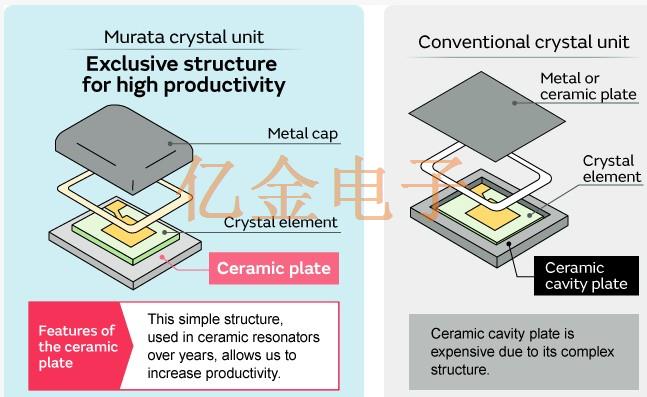

   村田制作石英贴片晶振使用的封装结构与典型的水晶单元不同.虽然常规晶振晶体单元使用具有腔体结构的陶瓷基板,但村田制作所的石英晶振单元使用的结构将金属帽与平面陶瓷基板结合在一起,该陶瓷基板具有多年可追溯的陶瓷谐振器.与传统的石英晶体单元相比,使用高度通用的平面陶瓷基板和金属盖可以降低材料成本,实现稳定的供应,并提高产量.

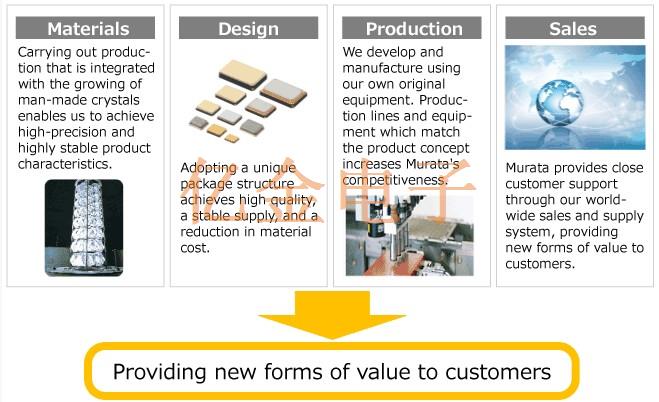

   村田制作所为客户提供价值-村田晶振拥有先进的生产技术,从水晶石生产,设计,制造到我们自己的原始设备到全球销售网络的集成系统.至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.

   全球销售系统

   村田石英晶振产品型号列表

系列	类型	尺寸（mm）	频率	笔记
XRCTD  XRCED	MCR1210晶振	1.2×1.0×0.30  1.2×1.0×0.33	32至52MHz	金属密封封装，适用于小型消费设备的小型无线通信设备
XRCFD XRCMD	MCR1612晶振	1.6×1.2×0.35  1.6×1.2×0.33	24至48MHz
XRCGB	HCR2016晶振	2.0×1.6×0.7	24至50MHz	用于消费者设备的无线通信设备的树脂密封包装
XRCPB	HCR2016晶振	2.0×1.6×0.5	24至48MHz
XRCHA	HCR2520晶振	2.5×2.0×0.8	16至20MHz
XRCHA_F_A	HCR2520晶振	2.5×2.0×0.8	16至24MHz	用于汽车以太网/ FlexRay
XRCGE_F_A	HCR2016晶振	2.0×1.6×0.7	20至23.99MHz	用于汽车MCU等
XRCGB_F_A	HCR2016晶振	2.0×1.6×0.7	24至48MHz	用于汽车以太网/ FlexRay
XRCGB_F_C	HCR2016晶振	2.0×1.6×0.7	27.6MHz	用于汽车舒适/安全信息娱乐
XRCGB_F_G	HCR2016晶振	2.0×1.6×0.7	24至48MHz	用于汽车仅用于信息娱乐

32.768K晶振被用作驱动手表和IC的参考时钟信号,因为它很容易获得高精度的一秒信号将此频率用于数字电子电路.村田制作所开发出基于内部研究的世界上超小的32.768kHz,MEMS谐振器.MEMS指微机电系统,这些系统具有使用半导体制造工艺技术形成的3D微结构.谐振器等定时装置是无源元件,用于在IC工作时产生参考时钟信号.高质量谐振器可产生高精度和高稳定性信号,这对于稳定的IC操作至关重要.村田晶振开发出世界超小的32.768kHz MEMS谐振器将制造为减少物联网设备,可穿戴设备和医疗保健设备的尺寸和功耗做出了重大贡献.

物联网,可穿戴和医疗保健相关的应用,其中小尺寸,长操作时间和更长的电池寿命是必不可少的,这增加了对降低功耗的紧凑型电子组件的需求.32.768K谐振器广泛用于功耗敏感的应用中,以保持准确的时间,同时允许耗电的资源进入深度睡眠模式,从而节省系统级功率并延长整体电池寿命.

新的MEMS谐振器比竞争解决方案小50％以上,同时具有低ESR(ESR指等效串联电阻.较小的ESR表示更容易生成稳定的时钟信号),出色的频率精度和低功耗.这是由于使用了MEMS,这是一种由Murata Electronics Oy（前身为VTI Technologies）开发的技术,该技术具有独特创新的MEMS记录,可用于汽车行业的各种应用.新型谐振器的批量生产计划于2018年12月开始作为WMRAG系列.

在通过MEMS技术实现小型化的同时,新型MEMS谐振器的频率温度特性低于160ppm（工作温度-30至85℃）,初始频率精度（25℃）与a/a相当或更好.
