日本大真空32.768K晶振常用型号编码

日本大真空KDS晶振成立发展至今拥有高人气,为国际一线品牌,却仍不忘研发创新,为更多用户提供更多有价值的晶振产品.每年所生产KDS晶振月产量超6000万颗,每一颗晶振均经过30多道工序,按照国际操作标准进行,并且获得ISO9001质量管理体系认证,具有高可靠使用特性,获得广大用户所认可.

大真空32.768K晶振型号

型号名称	尺寸（mm）			频率范围（kHz）		频率容差偏差（×10-6）@+25°C	串联电阻（最大kΩ）	工作温度范围（°C）		负载电容（pF）	激励等级（μW）
型号名称	大号	w ^	H（最大）	分钟	最大	频率容差偏差（×10-6）@+25°C	串联电阻（最大kΩ）	分钟	最大	负载电容（pF）	激励等级（μW）
DST1210A	1.2	1.0	0.35	32.768	32.768	±20	80	-40	+ 85	7,9,12.5	0.1
DST1610A	1.6	1.0	0.5	32.768	32.768	±20	80	-40	+ 85	7,9,12.5	0.1
DST1610AL	1.6	1.0	0.35	32.768	32.768	±20	80	-40	+ 85	7,9,12.5	0.1
DST210AC	2.0	1.2	0.55	32.768	32.768	±20	80	-40	+ 85	7,9,12.5	0.1
DST310S	3.2	1.5	0.85	32.768	32.768	±20	50/80	-40	+ 85	7,9,12.5	0.2
DST311S	3.2	1.5	0.85	32.768	32.768	±20	50/80	-40	+ 85	7,9,12.5	0.2
DMX-26S	8	3.8	2.5	三十	90	±20	50	-40	+ 85	7,9,12.5	1.0
DT-26	φ2.0	φ2.0	6	32.768	32.768	±20（等级A）±30（等级B）	40	-10	+60	12.5	1.0
DT-261	φ2.0	φ2.0	6	28	90	±20（等级A）±30（等级B）	40	-10	+60	12.5	1.0
DT-381	φ3.0	φ3.0	8	20	90	±20（等级A）±30（等级B）	30	-10	+60	12.5	1.0

DST310S晶振尺寸为3.2x1.5mm,厚度薄,重量轻,是32.768K贴片晶振应用比较多的一款,具有7PF,9PF,12.5PF等多种负载电容可供选择.不仅耐高温-40℃~85℃,并且满足车规级产品需求可达-40℃~125℃范围.符合AEC-Q200标准,满足高温回流焊接的温度曲线要求.

大真空32.768K晶振编码

晶振编码	品牌	晶振型号	晶振频率	晶振尺寸
1TJS060FJ4A308	KDS晶振	DMX-26S晶振	32.768KHZ	8.0x3.8mm
1TJS060FJ4A901Q	KDS晶振	DMX-26S晶振	32.768KHZ	8.0x3.8mm
1TJS060DJ4A934Q	KDS晶振	DMX-26S晶振	32.768KHZ	8.0x3.8mm
1TJW125BJ4A602P	KDS晶振	DMX-26S贴片晶振	32.768KHZ	8.0x3.8mm
1TJS125DJ4A810Q	KDS晶振	DMX-26S贴片晶振	32.768KHZ	8.0x3.8mm
1TJW125DJ4A810Q	KDS晶振	DMX-26S贴片晶振	32.768KHZ	8.0x3.8mm
1TJH090DR1A0003	KDS晶振	DST1610A晶振	32.768KHZ	1.6x1.0mm
1TJG090DR1A0013	KDS晶振	DST210A晶振	32.768KHZ	2.0x1.2mm
1TJG125DR1A0004	KDS晶振	DST210A晶振	32.768KHZ	2.0x1.2mm
1TJG080DP1A0001	KDS晶振	DST210A晶振	32.768KHZ	2.0x1.2mm
1TJF090DP1A000A	KDS晶振	DST310S贴片晶振	32.768KHZ	3.2x1.5mm
1TJF090DP1AI067	KDS晶振	DST310S贴片晶振	32.768KHZ	3.2x1.5mm
1TJF125DP1A000A	KDS晶振	DST310S晶振	32.768KHZ	3.2x1.5mm
1TJF125DP1AI115	KDS晶振	DST310S晶振	32.768KHZ	3.2x1.5mm
1TJF125FP1A000A	KDS晶振	DST310S晶振	32.768KHZ	3.2x1.5mm
1TJE125DP1A000A	KDS晶振	DST410S石英晶振	32.768KHZ	4.1x1.5mm
1TD060DHNS006	KDS晶振	DT-26音叉晶体	32.768KHZ	2.0x6.0mm
1TD060DHNS009	KDS晶振	DT-26音叉晶体	32.768KHZ	2.0x6.0mm
1TD125DHNS004	KDS晶振	DT-26晶振	32.768KHZ	2.0x6.0mm
1TD090DHNS001	KDS晶振	DT-26晶振	32.768KHZ	2.0x6.0mm
1TD080DJNS001	KDS晶振	DT-26插件晶振	32.768KHZ	2.0x6.0mm
32ETJS125DJ	KDS晶振	DT-26T插件晶振	32.768KHZ	2.0x6.0mm
1TC080DFNS001	KDS晶振	DT-38圆柱晶振	32.768KHZ	3.0x8.0mm
1TC125DFNS019	KDS晶振	DT-38圆柱晶振	32.768KHZ	3.0x8.0mm
1TC125BFNS008	KDS晶振	DT-38晶振	32.768KHZ	3.0x8.0mm

32.768K晶振如上晶振编码表格所示,具有插件以及贴片晶振封装,为了满足广大用户需求,KDS晶振提供2x6,3x8插件以及2012,3215,4115,8038封装为客户选择.32.768K晶振被广泛用于时钟产品,数码相机,液晶显示屏,笔记本,智能手机,GPS导航,智能锁,仪器仪表,蓝牙等智能产品,具有精度稳定,老化低,耐高温,抗振性强等特点.

详情 >>

122018-12

推荐Abracon晶振不同状态下的处理方法
美国Abracon Crystal在晶体行业拥有一致好评,是国内诸多大型企业所认可并且指定美国进口晶振品牌.主要生产销售石英晶体,SMD晶振,石英晶体振荡器,温补晶振,晶体滤波器等压电晶体元件.以下为亿金电子所推荐Abracon晶振不同状态下的处理方法,欢迎广大用户收藏使用.

一、电气

1.Abracon石英晶体振荡器采用CMOS技术ASIC芯片具有极高的ESD灵敏度.向振荡器供电时单位,请务必在连接之前检查极性终端.反转极性连接可能导致设备电气（死）或机械损坏（燃烧,颜色变化）.针1通常由封面上标有黑点标识.一定要申请Abracon有源晶振的电压不超过最大规定值通常大7Vdc.formost CMOSIC.在评级下申请电压可能导致tono（不稳定）振荡.大部分金属电子元件,石英晶体振荡器有内置的旁路保护器,这是一个很好的做法,添加Vdd终端附近的外部旁路保护器0.01μF.该外部电容器用作过压保护电压和过电流保护装置.

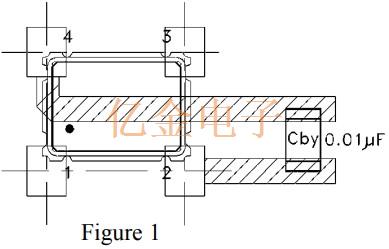

2.负载阻抗示波器阻抗应大于1MΩ,探头电容小于15pF.施加的载荷应包括探针电容.所有引线长度应尽可能短特别是地面痕迹.从晶体振荡器输出到负载的输出走线（下一个IC）应保持较短并避免平行或交叉布局另一个热门信号追踪.杂散电容和电感很重要影响石英晶振晶体单元的输出阻抗,并应最小化.

3.输出频率应用a测量精密频率计数器使用参考外部时基.制作在记录最终结果之前,一定要稳定还石英晶振,石英晶体振荡器（预热）频率值,特别是高频和高电流单位.

二、机械

1.振动和冲击,不要施加或引起晶振突然的冲击和振动超出其最大规格的单位.Severedrop或被硬物击中可能会损坏设备的电气和机械.如果在组装或使用前掉落,请对设备进行测试.

2.安装,石英晶振,SMD晶振在搬运和安装过程中应采取以下预防措施包括插件晶振和石英晶体振荡器：

•请勿将引线强行扩散或弯曲到插座或PCB孔中.这个将避免在部件引线周围开裂玻璃绝缘层.

•不要施加过多的焊接热量-建议最大值温度为380,使用手工烙铁焊接晶振时进行最长持续时间3秒

•浸焊/波峰焊时,焊接条件为最高温度为260℃,最大持续时间为10秒.建议将石英晶振晶体安装在垂直位置.在安装前弯曲引线时,必须有一个从壳体到壳体的最小距离为3mm弯曲以避免引线周围的玻璃绝缘破裂组件.

•焊接晶振时,请勿将热量施加到晶振壳体上接触焊接热量的元件会使元件恶化产品的性能.所有SMD晶振应采用以下注意事项：使用设备上推荐的适当回流条件规格.请确保不要超过建议的值回流曲线参数：峰值温度,每个阶段的最大持续时间,曝光次数/回流次数,温度变化率与时间等.

注意：这是一般指导原则.个别产品系列可能有不同的推荐焊接条件.请联系亿金电子技术部0755-27876565在有疑问时提供详情资料.

3.清洁,建议用水等清洗方法流动使用水或喷射压力水清洗以避免溶剂引起的物理损坏.一些溶剂,如那些含有氯,可能会导致某些金属变色组件也包括在内.不要超过建议的最大值清洁时的温度.由于存在损坏的风险,应避免超声波清洁到水晶元素.

三、打包

虽然Abracon晶振内置了防静电保护电路ASIC,过大的静电电平可能会损坏设备.Abracon晶振公司使用非导电包装材料用于所有石英贴片晶振,晶体振荡器.肯定会在处理设备之前先用ESD带接地.

四、处理未使用的终端

一些Abracon石英晶振包括三态函数.虽然有是一个内部上拉电阻,以防止浮动,建议使用100kΩ的电阻将三态端子端接到Vdd系列.

五、存储

请将所有Abracon石英晶振,贴片晶振存放在常温常湿下.高湿度可能会导致设备老化.避免长时间存放期.如果长期存放,请在使用前进行视觉和电气检查.
详情 >>

052018-12

艾迪悌XUL535150.000JS6I8差分晶振应用

美国晶振品牌进入国内市场,并且取得可观成绩,被广大用户所接受,应用于高端要求智能产品中.美国CTS晶振,Jauch晶振,FOX晶振以及Abracon晶振等,产品种类多,包括石英晶体谐振器,贴片晶振,时钟晶体振荡器,差分晶振,温补晶振等系列,满足不同领域需求.下面所要介绍到的是IDT艾迪悌XUL535150.000JS618差分晶振应用.

美国艾迪悌XU-XL晶振型号

PDFIMG XL差分晶振 Low Phase Noise Quartz-based...	XL	XO	HCMOS, LVDS, LVPECL	0.75-1350	2.5,3.3	1	20,25,50,100	-20°to70°C, -40°to85°C, -40°to105°C
PDFIMG XU差分晶振 Low Phase Noise Quartz-based...	XU	XO	HCMOS,HCSL, LVDS, LVPECL	0.75-1350	1.8,2.5,3.3	0.4	20,25,50,100	-20°to70°C, -40°to85°C, -40°to105°C

IDT晶振集团提供石英晶体振荡器(XO)和FemtoClock®NG可编程振荡器,IDT晶振能满足几乎任何应用的需求.XL晶振和XU晶体振荡器产品系列是高性能、低抖动时钟源,具有低至300fs的典型RMS相位抖动,并可提供多种频率、性能级别、输出类型、稳定性、输入电压、封装、引脚配置和温度等级.对于寻求在标准振荡器封装中提供高性能和无可比拟的灵活性的时钟源的高级系统设计者而言,FemtoClockNG器件是他们的理想选择.

美国艾迪悌XU差分晶振参数

IDT晶振集团的XU系列差分晶振是基于低相位噪声晶体的PLL振荡器,支持大范围的频率和输出波形类型.这些设备可提供多种包装尺寸和温度等级.凭借获得专利的一次性程序（OTP）可实现无限的内存保存期限,XU差分晶振,晶体振荡器可以在16kHz至1500MHz的频率范围内精确编程.分辨率低至1Hz精度.

美国艾迪悌差分晶振代码

Digi-Key Part Number	IDT晶振原厂代码	品牌	参数	输出	电压	尺寸	高度
800-2857-2-ND	XUL535150.000JS6I8	IDT	OSC 150MHZ	LVDS	3.3V	(5.00mm x 3.20mm)	(1.20mm)
800-2859-6-ND	XUN535100.000JS6I8	IDT	OSC XO 100.000MHZ	HCSL	3.3V	(5.00mm x 3.20mm)	(1.20mm)
800-2863-2-ND	XUP535156.250JS6I8	IDT	OSC 156.25MHZ	LVPECL	3.3V	(5.00mm x 3.20mm)	(1.20mm)
800-3701-ND	XUL736150.000JU6I	IDT	OSC XO 150.0000MHZ	LVDS	3.3V	(7.00mm x 5.00mm)	(1.45mm)
800-3704-ND	XUP736125.000JU6I	IDT	OSC XO 125.0000MHZ	LVPECL	3.3V	(7.00mm x 5.00mm)	(1.45mm)
800-3720-ND	XUP536212.500JS6I	IDT	OSC XO 212.5000MHZ	LVPECL	3.3V	(5.00mm x 3.20mm)	(1.20mm)
631-1360-ND	XLL726250.000000I	IDT	OSC XO 250.000MHZ	LVDS	2.5V	(7.50mm x 5.20mm)	(1.40mm)
631-1304-ND	XLL73V148.500000I	IDT	OSC VCXO 148.5MHZ	LVDS	3.3V	(7.50mm x 5.20mm)	(1.40mm)
631-1305-ND	XLP73V153.600000I	IDT	OSC VCXO 153.60MHZ	LVPECL	3.3V	(7.50mm x 5.20mm)	(1.40mm)
800-2860-6-ND	XUP535100.000JS6I8	IDT	OSC XO 100.000MHZ	LVPECL	3.3V	(5.00mm x 3.20mm)	(1.20mm)
800-2861-2-ND	XUP535125.000JS6I8	IDT	OSC 125MHZ	LVPECL	3.3V	(5.00mm x 3.20mm)	(1.20mm)
XLL520085.000000X-ND	XLL520085.000000X	IDT	OSCILLATOR XO 85.000MHZ	LVDS	2.5V	(5.15mm x 3.35mm)	(1.40mm)
XLP738148.351648X-ND	XLP738148.351648X	IDT	OSC XO 148.351648MHZ	LVPECL	3.3V	(7.50mm x 5.20mm)	(1.40mm)

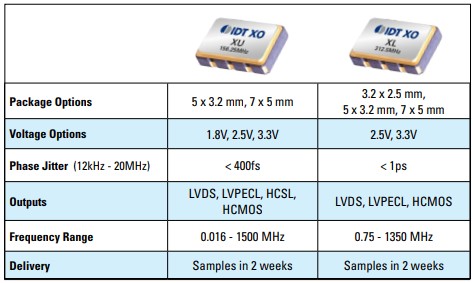

美国艾迪悌的XL晶体振荡器和XU高性能晶体振荡器系列

IDT艾迪悌的XL差分晶振和XU差分晶振可提供HCMOS、LVPECL、LVDS和HCSL输出.XU晶振和XL晶振系列分别拥有300fs和750fs（典型值）RMS相位抖动(12kHz-20MHz).提供±20ppm、±25ppm、±50ppm或±100ppm的频率稳定性选项,以及16kHz至1.5GHz的自定义频率的快速交货期.此类差分晶振采用行业标准封装（3.2x2.5mm、5x3.2mm、7x5mm）当然也有插件晶振封装.IDT艾迪悌晶振的XU和XL系列相关应用包括：网络、通信、数据I/O、存储和服务器.

详情 >>

042018-12

5032封装CXA0070001差分晶振编码讲解

台湾TXC晶振拥有丰富的知识,领先业界的生产技术,不但为用户提供性能稳定的晶振产品,并且推出多种产品技术解决方案为用户排忧解难.TXC晶振产品丰富,为不同领域用户提供贴片晶振,石英晶体振荡器,石英晶体,以及业界高技术要求的差分晶振.以下就是5032封装CXA0070001差分晶振编码讲解.

TXC差分晶振型号

TXC晶振	Model	Frequency	Stability (-40~85ºC)	Voltage	Output	Oscillation	Dimensions
	CA晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	Fundamental	5 x 3.2 x 1.2mm
	CB晶振	50 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	3rd OT	5 x 3.2 x 1.2mm
	CE晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	Fundamental	5 x 3.2 x 1.2mm
	CF晶振	80 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	3rd OT	5 x 3.2 x 1.2mm
	CX晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	HCSL	3rd OT	5 x 3.2 x 1.2mm

差分晶振是具有差分输出的石英晶体振荡器,是指输出相互之间极性相反的频率信号的方式.这种方式可输送高频,并具有抗噪音强等特征.差分输出有LVDS,HCSL和LVPECL三种,文中所介绍到的5032封装差分晶振是HCSL和LVPECL输出方式.

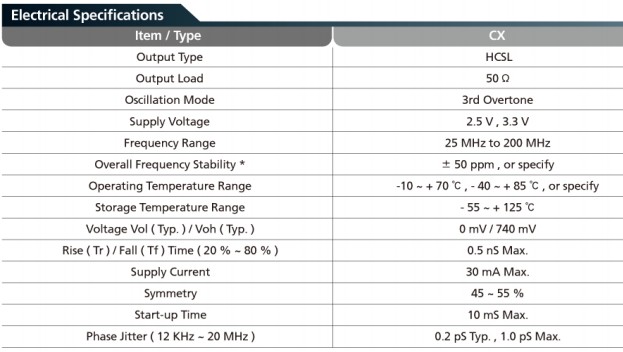

TXC差分晶振参数

TXC差分晶振编码代码

TXC晶振编码代码	品牌	型号	类型	频率	频率稳定度	工作温度	输出	尺寸
CX-100.000MBE-T	TXC晶振	CX	XO	100MHz	±50ppm	-40°C ~ 85°C	HCSL	(5.00mm x 3.20mm)
CB-150.000MBE-T	TXC晶振	CB	XO	150MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CJ-153.600MBE-T	TXC晶振	CJ	VCXO	153.6MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CB-100.000MBE-T	TXC晶振	CB	XO	100MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CB-125.000MBE-T	TXC晶振	CB	XO	125MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CB-133.330MBE-T	TXC晶振	CB	XO	133.33MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CBA2570001	TXC晶振	CB	XO	125MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CBA3300002	TXC晶振	CB	XO	133.33MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CXA0070001	TXC晶振	CX	XO	100MHz	±50ppm	-40°C ~ 85°C	HCSL	(5.00mm x 3.20mm)
CB-156.250MBE-T	TXC晶振	CB	XO	156MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CJ-61.440MBE-T	TXC晶振	CJ	VCXO	61.44MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)
CJ-122.880MBE-T	TXC晶振	CJ	VCXO	122.88MHz	±50ppm	-40°C ~ 85°C	LVPECL	(5.00mm x 3.20mm)

TXC差分晶体振荡器电压可供2.5V~3.3V,精度偏差在±50ppm值,具有使用可靠,电源电压低,相位噪声低等优势.表格中所介绍的差分晶振编码代码均为6脚封装,耐高的温度-40℃~85℃范围.为了满足不同产品选择可供25M~200MHZ高频率范围.更多详细参数可咨询亿金电子业务部.

详情 >>

292018-11

大真空XXD26000JHC温补晶振原厂编码
DSX321G-8M-12PF-1C208000BC0石英晶体谐振器DSB321SDN26M-1XTW26000MAA温补晶振DSB321SDA26M-1XTW26000CGA温补晶振1N226000AA0L-DSX321G-26.000MHZ石英晶体谐振器压控温补DSA321SC-1XTV19200UGD压控温补DSA321SCL-19.200MHZ-1XTV19200FKA温补晶振DSB321SDN-1XTW16368MAA压控温补DSA321SDN-26MHZ-1XTV26000MCA压控温补-DSA221SCL-1XXA26000FJB压控温补1XXB26000MAA-DSB221SDN压控温补DSB211SDN-1XXD26000MAA温补晶振,石英晶体谐振器1N216000AB0D-DSX321G-16MHz-9pf压控温补DSA321SDN-26MHZ-1XTV26000MCA石英晶体谐振器DSX221G-1ZBB26000AB0B-9PF温补晶振1XXB26000CTB-DSB221SDA石英晶体谐振器DSX321G-9PF-1N226000AA0D温补晶振DSB321SDA-16.367667MHz-1XTW16367CFB石英晶体谐振DST210A-1TJG125DR1A0004-32.768K压控温补晶振VC-TCXO--1XTQ10000VCA-DSA535SD温补晶振DSB321SDA-16.367667MHz-1XTW16367CF有源晶振1XTW26000CGA石英晶体谐振器DMX-26S-32.768KHZ-10PPM-1TJS125BJ4A421P石英晶体谐振器1C212000AA0H-KDS-12.000MHZ-10PF-10PPM-DSX321G热敏晶体DSR221STH19.2M-1RAA19200AAG热敏晶体DSR221STH-26M-1RAA26000ABA热敏晶体DSR221STH-1RAA26000AFA石英晶体谐振器1TJF125DP1AI00P-KDS-DST310S-32.768KHZ小封装的有源晶振1XSF026000AH6-KDS-OSC-DSO221SH-26MHZ-1.8V-20PPM温补晶振1XXB26000CTB--DSB221SDA-26MHz-2.8V-压控温补VC-TCXO-26.000MHZ-1.8V-2520-size-(1XXA26000FEB)石英晶体谐振器DSX211G-27.12MHZ-2016-size温补晶振DSB211SDM-26MHZ-1XXD26000JHC温补晶振TCXO-38.400MHZ-0.5PPM-2520-(1XXB38400MAA)石英晶体谐振器DST310S-1TJF125DP1AI001石英晶体谐振器32.768KHZ-DST310-1TJF125DP1A00A石英晶体谐振器1C326000AB0AR-26MHZ-DSX321G
详情 >>

282018-11

美国艾迪悌XLL735135.000000差分晶振原厂编码代码参数分解

Integrated Device Technology, Inc.是美国IDT晶振的英文全称.IDT晶振集团是电子元件行业协会 (ECIA) 的正式成员,电子元件行业协会是电子元器件制造商及其供应商授权分销合作伙伴和独立现场销售代表组成的非营利性行业协会. 发展至今在世界各地均设有石英晶振,有源晶振研发生产基地,销售网点遍布全球,是世界500强企业.以下为IDT有源晶振,美国艾迪悌XLL735135.000000差分晶振原厂代码编码参数分解

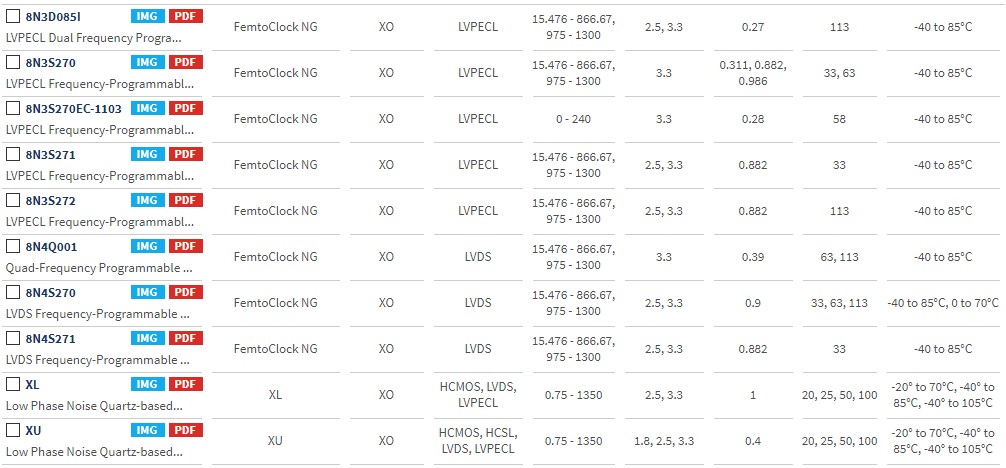

艾迪悌差分晶振型号

IDT晶振集团所生产石英晶体振荡器,有源晶振,贴片晶振,有源差分晶振均采用ISO14001环境管理系统进行,超强的环保方式, 减小业务活动对环境造成的负担,并通过业务发展推进环境改善.IDT石英晶振采用严格的符合国际标准的质量管理体系,每一道生产工序都必须经过反复的检查测试.

艾迪悌差分晶振代码编码

Digi-Key Part Number	原厂代码	品牌	参数	输出	电压	尺寸
631-1365-ND	XLL736060.000000I	IDT晶振	OSCILLATOR XO 60.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL735135.000000X-ND	XLL735135.000000X	IDT晶振	OSC XO 135.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL735040.000000X-ND	XLL735040.000000X	IDT晶振	OSCILLATOR XO 40.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLP735025.000000X-ND	XLP735025.000000X	IDT晶振	OSC XO 25.000MHZ LVPECL SMD	LVPECL	3.3V	(7.50mm x 5.20mm)
XLL726135.000000X-ND	XLL726135.000000X	IDT晶振	OSC XO 135.000MHZ LVDS SMD	LVDS	2.5V	(7.50mm x 5.20mm)
XLL735060.000000I-ND	XLL735060.000000I	IDT晶振	OSCILLATOR XO 60.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL735040.000000I-ND	XLL735040.000000I	IDT晶振	OSCILLATOR XO 40.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL736135.000000X-ND	XLL736135.000000X	IDT晶振	OSC XO 135.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL736106.250000X-ND	XLL736106.250000X	IDT晶振	OSCILLATOR XO 106.25MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL526155.520000I-ND	XLL526155.520000I	IDT晶振	OSC XO 155.520MHZ LVDS SMD	LVDS	2.5V	(5.00mm x 3.20mm)
XLL736080.000000I-ND	XLL736080.000000I	IDT晶振	OSCILLATOR XO 80.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL536080.000000I-ND	XLL536080.000000I	IDT晶振	OSCILLATOR XO 80.000MHZ LVDS SMD	LVDS	3.3V	(5.15mm x 3.35mm)
XLL730106.250000X-ND	XLL730106.250000X	IDT晶振	OSCILLATOR XO 106.25MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL730060.000000I-ND	XLL730060.000000I	IDT晶振	OSCILLATOR XO 60.000MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLL735106.250000I-ND	XLL735106.250000I	IDT晶振	OSCILLATOR XO 106.25MHZ LVDS SMD	LVDS	3.3V	(7.50mm x 5.20mm)
XLP535075.000000X-ND	XLP535075.000000X	IDT晶振	OSC XO 75.000MHZ LVPECL SMD	LVPECL	3.3V	(5.15mm x 3.35mm)
XLP535025.000000X-ND	XLP535025.000000X	IDT晶振	OSC XO 25.000MHZ LVPECL SMD	LVPECL	3.3V	(5.15mm x 3.35mm)

IDT差分晶振输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.常见的输出方式有HCMOS,LVPECL,LVDS 和 HCSL,满足不同领域产品需求.差分晶振工作温度以及储存温度范围远远超过了普通晶振,达到了-40℃~+100℃的温度范围.精度稳定可精确到±10PM,IDT差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.

详情 >>

272018-11

艾博康ABM10-16.000MHZ-E20-T晶振编码的详细参数

在大多数电子设备中,石英晶振晶体需要ASSP,MCU,RF芯片组和RTC.而艾博康晶振集团提供各种封装尺寸的石英晶振晶体选项,不管是从频率和性能条件（即工业级和汽车级）在众多选项中,Abracon制造的XTALS都具有最低保证ESR和最低CL要求.

艾博康ABM10晶振型号

ABM10晶振	12至55MHz	8到20pF	±10ppm ±15ppm ±25ppm ±30ppm ±30ppm	-10至60℃ -20至70℃ -30至85℃ -40至85℃ -40至125℃	2.5 x 2.0mm 4脚贴片
ABM10-165晶振	38.4至38.4MHz	10到10pF	±0ppm的	-30至85°C	2.5 x 2.0mm 4脚贴片
ABM10-166-12.000MHZ晶振	12至12MHz	8到8pF	为±10ppm	-20至70°C	2.5 x 2.0mm 4脚贴片
ABM10-167-12.000MHZ晶振	12至12MHz	8到8pF	为±10ppm	-40至85°C	2.5 x 2.0mm 4脚贴片
ABM10W晶振	16至50MHz	4到8pF	±10ppm ±15ppm ±20ppm ±25ppm ±30ppm ±50ppm ±0ppm ±0ppm	0至50°C 0至70°C -20至70°C -30至70°C -30至85°C -40至85°C -40至105°C -40至125°c	2.5 x 2.0mm 4脚贴片

美国Abracon晶振所提供的晶振从汽车和工业级ABRACON XTALDDU都已通过TS 16949认证生产线生产,AEC-Q200认证和PPAP符合要求达到3级.Abracon晶振频率从32.768kHz到62.5MHz,封装选项可小至2.0x1.6mm,选择产品支持高达150°C的操作.

艾博康ABM10晶振参数

ABM10cc

艾博康ABM10晶振编码

Manufacturer Part Number 原厂编码	Manufacturer厂家	Series型号	Frequency频率	Size/Dimension 尺寸
ABM10-166-12.000MHZ-T3	Abracon LLC	ABM10	12MHz	(2.50mm x 2.00mm)
ABM10-16.000MHZ-E20-T	Abracon LLC	ABM10	16MHz	(2.50mm x 2.00mm)
ABM10-24.000MHZ-E20-T	Abracon LLC	ABM10	24MHz	(2.50mm x 2.00mm)
ABM10-24.000MHZ-D30-T3	Abracon LLC	ABM10	24MHz	(2.50mm x 2.00mm)
ABM10-32.000MHZ-D30-T3	Abracon LLC	ABM10	32MHz	(2.50mm x 2.00mm)
ABM10-30.000MHZ-D30-T3	Abracon LLC	ABM10	30MHz	(2.50mm x 2.00mm)
ABM10-25.000MHZ-D30-T3	Abracon LLC	ABM10	25MHz	(2.50mm x 2.00mm)
ABM10-18.432MHZ-D30-T3	Abracon LLC	ABM10	18.432MHz	(2.50mm x 2.00mm)
ABM10-19.200MHZ-D30-T3	Abracon LLC	ABM10	19.2MHz	(2.50mm x 2.00mm)
ABM10-22.1184MHZ-D30-T3	Abracon LLC	ABM10	22.1184MHz	(2.50mm x 2.00mm)
ABM10-26.000MHZ-D30-T3	Abracon LLC	ABM10	26MHz	(2.50mm x 2.00mm)
ABM10-16.3676MHZ-D30-T3	Abracon LLC	ABM10	16.3676MHz	(2.50mm x 2.00mm)
ABM10-16.384MHZ-D30-T3	Abracon LLC	ABM10	16.384MHz	(2.50mm x 2.00mm)
ABM10-20.000MHZ-D30-T3	Abracon LLC	ABM10	20MHz	(2.50mm x 2.00mm)

详情 >>

262018-11

精工Q-SPT7P032762070FF晶振编码详细介绍

精工晶振成立多年专注于服务世界各地用户,为不同行业提供高价值,高品质晶振产品,所提供的32.768K晶振多种封装尺寸,满足广大用户对于参数的要求.以下为精工SSP-T7-F晶振的参数表格,从中我们可以了解到此款7015贴片晶振精度可达±5, ±10, ±20PPM高精度, 频率偏差小,具有负载电容7.0pF/9.0pF/12.5pF多种选择.并且具有耐高温特性.

精工SSP-T7-F晶振参数

精工晶振项目	记号	SSP-T7-F晶振规格
公称频率	f_nom	32.768kHz的
频率容许偏差	f_tol	±5x10-6，±10x10-6，±20x10-6 ※请联系我们以便获取其它可用偏差的相关信息http://www.vc-tcxo.com
顶点温度	钛	+25±5℃
二级温度系数	乙	（-0.033±10％）×10-6/℃2
负载容量	CL	7.0pF，9.0pF，12.5pF ※请联系我们以便获取其它可用CL的相关信息
串联电阻	R1	最大值65kΩ
绝对最大激励等级	DL最大值	1.0μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.9pF典型值
频率老化程度	f_age	±3x10-6
工作温度范围	T_use	-40ºC至+85ºC
保存温度范围	T_stg	-55ºC至+125ºC

以下为亿金电子所提供的精工晶振SSP-T7-F晶振不同参数的原厂编码,欢迎收藏选用.

精工晶振原厂编码

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Frequency	Frequency Stability频率稳定度	Load Capacitance负载电容	Operating Temperature 工作温度	Sizs/Dimension 尺寸
Q-SPT7P032762070FF	Seiko	SSP-T7-F	32.768kHz	±20ppm	7pF	-40°C ~ 85°C	(6.70mm x 1.50mm)
Q-SPT7P032761070FF	Seiko	SSP-T7-F	32.768kHz	±10ppm	7pF	-40°C ~ 85°C	(6.70mm x 1.50mm)
Q-SPT7P032760570FF	Seiko	SSP-T7-F	32.768kHz	±5ppm	7pF	-40°C ~ 85°C	(6.70mm x 1.50mm)
Q-SPT7P0327620C5GF	Seiko	SSP-T7-F	32.768kHz	±20ppm	12.5pF	-40°C ~ 85°C	(6.70mm x 1.50mm)
Q-SPT7P0327610C5GF	Seiko	SSP-T7-F	32.768kHz	±10ppm	12.5pF	-40°C ~ 85°C	(6.70mm x 1.50mm)
Q-SPT7P0327605C5GF	Seiko	SSP-T7-F	32.768kHz	±5ppm	12.5pF	-40°C ~ 85°C	(6.70mm x 1.50mm)

详情 >>

222018-11

美国FOX晶振编码
FOXSDLF/120-20晶振F316R-30.000石英晶振FOX924B-20.000石英晶体振荡器FOXSLF/080美国进口晶振NC38LF-327晶振FQ7050B-6.000晶振F135-25石英晶振FOXSDLF/100-20美国进口晶振FOXSDLF/0368-20石英晶振F316R-44.000贴片晶振FOX924B-27.000石英晶振FOXSDLF/115-20贴片晶振F216R-16.000有源晶振FOX924B-10.000贴片晶振FOXSLF/245F-20石英晶振NC26LF-327贴片晶振FOXLF200-20贴片晶振F316R-26.000有源晶振FOXSDLF/200R-20/TR石英晶振FX135A-327福克斯晶振F216R-24.576石英晶体振荡器FOX924B-14.7456有源晶振FOXSLF/040A贴片晶振FOXSLF/115-20福克斯晶振FOXLF080-20福克斯晶振FOXSLF/128-20晶振FOXLF040石英晶振FOXLF100-20石英晶振FSRLF327美国进口晶振FOX914B-19.200石英晶振FQ5032B-12.000贴片晶振FOX924B-25.000石英晶体振荡器FOXSDLF/041福克斯晶振FOXSLF/250F-20美国进口晶振FOXLF115-20美国进口晶振FSXLF327晶振FOX914B-19.440贴片晶振FOXSLF/147-20晶振FOXSLF/080-20石英晶振FOX914B-26.000有源晶振F316R-18.432贴片晶FOXSDLF/160R-20/TR晶振FOXSLF/073-20石英晶振F316R-12.000石英晶体振荡器FOXSLF/160-20贴片晶振FQ5032B-25.000福克斯晶振FOXSDLF/245FR-20/TR贴片晶振FOXSLF/160福克斯晶振FSMLF327美国进口晶振FOX924B-16.000有源晶振F3345R 20.0000/TR福克斯晶振F316R-27.000石英晶体振荡器
详情 >>
202018-11

美国Abracon晶振编码
ABLS-12.000MHZ-B4-T晶振ASTX-H11-B-16.000MHZ-I25-T温度补偿晶振ASCO2-27.000MHZ-EK-T3欧美进口晶振ASE2-25.000MHZ-ET晶振ASFL1-25.000MHZ-EK-T有源贴片晶振ASE3-25.000MHZ-LC-T进口SMD晶振ABM3-18.432MHZ-D2Y-T石英晶体谐振器ABM8G-25.000MHZ-18-D2Y-T美国晶振ABM3B-16.000MHZ-B2-T进口石英晶振ABLS-6.144MHZ-B4-T艾博康晶振ABLS-10.000MHZ-B2-T石英晶体ASTX-H11-B-19.200MHZ-I25-T温度补偿晶振AST3TQ53-T-20.000MHZ-5-C温补晶振ASA-16.000MHZ-L-T有源晶振ASFL1-4.000MHZ-EK-T美国进口晶振ASFL1-12.288MHZ-EC-T带电压晶振ABMM-6.000MHZ-B2-T美国晶振ABM8G-26.000MHZ-18-D2Y-T贴片晶振ABM8AIG-25.000MHZ-12-2Z-T3艾博康贴片晶振ABLS3-4.096MHZ-D4Y-T石英晶振ABLS-4.500MHZ-B4-T无源晶振ASTMHTD-100.000MHZ-ZK-E-T3石英晶体振荡器ABS06-32.768KHZ-T美国晶振ABM8G-24.000MHZ-18-D2Y-T贴片晶振ABM3C-12.000MHZ-D4Y-T艾博康贴片晶振ABLS-13.000MHZ-B4-T晶振ABLS-8.000MHZ-T插件晶振ASTX-H11-B-19.680MHZ-I25-T温度补偿晶振ASA-26.000MHZ-L-T石英晶体振荡器ASFL1-50.000MHZ-EK-T艾博康有源晶振ASFL1-24.000MHZ-EC-T低功耗晶振ABLS7M-12.000MHZ-B-2-T贴片晶振ABM8G-12.000MHZ-18-D2Y-T进口石英晶振ABM8G-25.000MHZ-B4Y-T美国SMD晶振ABLS3-8.000MHZ-D4Y-T石英晶体ABLS-8.000MHZ-D-T无源晶振ASTX-H11-B-20.000MHZ-I25-T温度补偿晶振AST3TQ-26.000MHZ-1温补晶振ASA-12.000MHZ-L-T有源贴片晶振ASFL1-48.000MHZ-EK-T进口SMD晶振ASFL1-66.666MHZ-EC-T晶振ABLS7M-16.000MHZ-B-2-T进口石英晶振ABM3B-10.000MHZ-10-1-U-T艾博康贴片晶振ABM2-8.000MHZ-D4Y-T无源晶振

ABLS3-16.000MHZ-D4Y-T插件晶振ABLS2-12.000MHZ-D4Y-T晶体谐振器ASTX-H11-B-24.000MHZ-I25-T温度补偿晶振AST3TQ-T-25.000MHZ-50-C温补晶振ASA-40.000MHZ-L-T美国进口晶振ASFL3-24.000MHZ-EK-T带电压晶振ASE-12.000MHZ-ET有源晶振ABM3B-155-12.800MHZ-T艾博康贴片晶振ABM3-10.0000MHZ-D2Y-T美国SMD晶振ABM3-12.000MHZ-D2Y-T石英晶体ABLS3-3.6864MHZ-D4Y-T无源晶振ABLS-7.3728MHZ-T美国进口晶振ASTX-H11-B-26.000MHZ-I25-T温度补偿晶振ASFL1-27.000MHZ-L-T有源晶振ASE2-22.000MHZ-ET美国进口晶振ABM8-24.000MHZ-B2-T石英晶体ABM8-16.000MHZ-B2-T石英晶体谐振器ABS06-107-32.768KHZ-T美国晶振ASE-25.000MHZ-ET艾博康有源晶振ASEK2-32.768KHZ-LRT低功耗晶振ASE3-25.000MHZ-EK-T有源晶振ABM8G-14.7456MHZ-18-D2Y-T艾博康贴片晶振ABM8AIG-27.000MHZ-12-2Z-T3无源晶振ABM3-24.000MHZ-D2Y-T贴片晶振ABM8AIG-24.000MHZ-12-2Z-T3进口石英晶振ABLS3-4.000MHZ-D4Y-T石英晶振ABLS-20.000MHZ-B4-T插件晶振ASTX-H11-19.200MHZ-I25-T温度补偿晶振AST3TQ-40.000MHZ-5温补晶振ASTXR-12-38.400MHZ-514054-T温补晶振ASA-60.000MHZ-L-T艾博康有源晶振ASFL1-16.384MHZ-EC-T低功耗晶振ASE-24.000MHZ-ET石英晶体振荡器ABM10-16.000MHZ-E20-T美国SMD晶振ABM3B-20.000MHZ-10-1-U-T无源晶振ABM3-16.000MHZ-B2-T石英晶体谐振器ABLS3-15.000MHZ-D4Y-T晶体谐振器ABLS-3.6864MHZ-DT艾博康晶振ASTX-H12-20.000MHZ-T温补晶振ASA-19.200MHZ-L-T进口SMD晶振ASFL1-27.000MHZ-EC-T晶振ASE-50.000MHZ-ET有源贴片晶振ABMM-7.3728MHZ-B2-T无源晶振ABM8G-16.000MHZ-B4Y-T石英晶体ABM8AIG-16.384MHZ-12-2Z-T3美国晶振ABLS3-4.9152MHZ-D4Y-TD-106.250MHZ-ZK-E-T3石英晶体振荡器ASTX-H12-44.000MHZ-T温度补偿晶振ASCO2-19.200MHZ-EK-T3欧美进口晶振ABLS-6.000MHZ-B4-T美国进口晶振ASTMHTE-8.000MHZ-ZK-E-T3石英晶体振荡器美国进口晶振ABLS-14.7456MHZ-B4H-T晶振ASTX-H11-13.000MHZ-I25-T温度补偿晶振ASTXR-12-26.000MHZ-512883温补晶振ASA-20.000MHZ-L-T带电压晶振ASCO2-20.000MHZ-EK-T3欧美进口晶振ASFL1-11.0592MHZ-L-T有源贴片晶振ASCO-8.000MHZ-EK-T3进口SMD晶振ASTX-H12-40.000MHZ-T温度补偿晶振ASCO-25.000MHZ-EK-T3低功耗晶振ASFL1-4.000MHZ-EC-T美国进口晶振ASFL3-16.000MHZ-EK-T带电压晶振ABMM-8.000MHZ-B2-T晶振ABM2-13.000MHZ-D4Y-T进口石英晶振ABM8AIG-26.000MHZ-12-2Z-T3美国SMD晶振ABM3B-24.000MHZ-10-1-U-T石英晶体谐振器ABM8AIG-22.1184MHZ-12-2Z-T3贴片晶振AST3TQ53-T-24.576MHZ-5-C温补晶振ABLS3-9.8304MHZ-D4Y-T艾博康晶振ABLS-3.6864MHZ-B4-T石英晶体ASTX-H11-16.000MHZ-I25-T温度补偿晶振AST3TQ-10.00MHZ-1温补晶振ASCO2-10.000MHZ-EK-T3低功耗晶振ASFL1-3.6864MHZ-L-T石英晶体振荡器ASEK-32.768KHZ-LRT艾博康有源晶振ABLS3-6.000MHZ-D4Y-T石英晶振ABLS-5.000MHZ-B4-T晶体谐振器ASTMHTASTX-H11-B-13.000MHZ-I25-T温度补偿晶振ASFL3-20.000MHZ-EK-T低功耗晶振ASE-40.000MHZ-ET进口SMD晶振ASFL1-14.7456MHZ-EK-T晶振ASV-50.000MHZ-EJ-T石英晶体振荡器ABM3C-32.000MHZ-D4Y-T美国SMD晶振ABM7-25.000MHZ-D2Y-T石英晶体ASE2-50.000MHZ-ET带电压晶振ASDK-32.768KHZ-LRT有源晶振ASV-11.0592MHZ-E-T有源贴片晶振ABM10AIG-27.000MHZ-4Z-T3无源晶振ABM8G-16.000MHZ-18-D2Y-T石英晶体谐振器ASE2-30.000MHZ-ET低功耗晶振ASDK2-32.768KHZ-LRT石英晶体振荡器ASV-50.000MHZ-E-T美国进口晶振ABM10AIG-32.000MHZ-4Z-T3石英晶体ASV-3.6864MHZ-E-T艾博康有源晶振ABM7-25.000MHZ-D2Y-T石英晶体ASE2-50.000MHZ-ET带电压晶振ASDK-32.768KHZ-LRT有源晶振ASV-11.0592MHZ-E-T有源贴片晶振ASTX-H11-B-32.000MHZ-I25-T温度补偿晶振
