关于晶振的信息亿金电子在前面的文章中已经提到过很多次了,大家有不懂的可以到亿金新闻动态中了解.下面我们要说的是关于石英晶振晶片的由来以及石英晶振晶片的工作原理.

石英晶振晶片的由来

科学家最早发现一些晶体材料,如石英,经挤压就象电池可产生电流(俗称压电性),相反,如果一个电池接到压电晶体上,石英晶体就会压缩或伸展,如果将电流连续不断的快速开「关,晶体就会振动。

在1950年,德国科学家 GEORGE SAUERBREY研究发现,如果在石英晶体,石英晶体谐振器的表面上镀一层薄膜,则石英晶体的振动就会减弱,而且还发现这种振动或频率的减少,是由薄膜的厚度和密度决定的,利用非常精密的电子设备,每秒钟可能多次测试振动, 从而实现对晶体镀膜厚度和邻近基体薄膜厚度的实时监控。从此,膜厚控制仪就诞生了。

薄薄圆圆的晶振片,来源于多面体石英棒,先被切成闪闪发光的六面体棒,再经过反复的切割和研磨,石英棒最终被做成一堆薄薄的(厚0.23mm,直径1398mm)圆片,每个圆片经切边,抛光和清洗,最后镀上金属电极(正面全镀,背面镀上钥匙孔形),经过检测,包装后就是我们常用的晶振片了。

用于石英膜厚监控用的石英芯片采用AT切割,对于旋光率为右旋晶体,所谓AT切割即为切割面通过或平行于电轴且与光轴成顺时针的特定夹角。AT切割的晶体片振动频率对质量的变化极其灵敏,但却不敏感干温度的变化。这些特性使AT切的石英晶体片更适合于薄膜淀积中的膜厚监控。

石英晶振晶片的原理

石英晶体是离子型的石英晶体,由于结晶点阵的有规则分布,当发生机械变形时,例如拉伸或压缩时能产生电极化现象,称为压电现象。例石英晶振晶体在9.8×104Pa的压强下承受压力的两个表面上出现正负电荷约0.5V的电位差。压电现象有逆现象,即石英晶体在电场中晶体的大小会发生变化,伸长或缩短,这种现象称为电致伸缩。

石英晶体压电效应的固有频率不仅取决于其几何尺寸,切割类型而且还取决于芯片的厚度。当芯片上镀了某种膜层,使芯片的厚度增大,则芯片的固有频率会相应的衰减。石英晶振,石英晶体的这个效应是质量负荷效应。石英晶体膜厚监控仪就是通过测量频率或与频率有关的参量的变化而监控淀积薄膜的厚度。

石英晶体法监控膜厚,主要是利用了石英晶体,石英晶体振荡器的压电效应和质量负荷效应。

石英晶体的固有频率f不仅取决于几何尺寸和切割类型,而且还取决于厚度d,即f=N/d,N是取决与石英晶振晶体的几何尺寸和切割类型的频率常数对于AT切割的石英晶体,N=f·d=1670Kcmm。

物理意义是:若厚度为d的石英晶体厚度改变△d,则石英贴片晶振频率变化△f, 式中的负号表示晶体的频率随着膜增加而降低然而在实际镀膜时，沉积的是各种膜料,而不都是石英晶体材料,所以需要把石英晶振厚度增量△d通过质量变换转换成膜层厚度增量△dM,即

A是受镀面积,pM为膜层密度,p。为石英密度等于265g/cm3。于是△d=(pM/pa)"△dM,所以

式中S称为变换灵敏度。

对于一种确定的镀膜材料,为常数,在膜层很薄即沉积的膜层质量远小于石英芯片质量时,固有频率变化不会很大这样我们可以近似的把S看成常数,于是上式表达的石英晶振晶体频率的变化人行与沉积薄膜厚度△dM有个线性关系因此我们可以借助检测石英晶体固有频率的变化,实现对膜厚的监控。

显然这里有一个明显的好处,随着镀膜时膜层厚度的增加,晶振频率单调地线性下降,不会出现光学监控系统中控制信号的起伏,并且很容易进行微分得到沉积速率的信号。因此,在光学监控膜厚时,还得用石英晶振,石英晶体法来监控沉积速率,我们知道沉积速率稳定队膜材折射率的稳定性、产的均匀性重复性等是很有好处和有力的保证。

石英晶体膜厚控制仪有非常高的灵敏度,可以做到埃数量级,显然石英晶体的基频越高,控制的灵敏度也越高,但基频过高时晶体片会做得太薄,太薄的芯片易碎。

所以一般选用的石英晶振,贴片晶振片的频率范围为5~10MHz。在淀积过程中,基频最大下降允许2~3%,大约几百千赫。基频下降太多振荡器不能稳定工作,产生跳频现象。如果此时继续淀积膜层,就会出现停振。为了保证振荡稳定和有高的灵敏度体上膜层镀到一定厚度后,就应该更换新的晶振片。

此图为膜系镀制过程中部分频率与厚度关系图。

晶振离子刻蚀频率微调技术及生产工艺报告

1.频率微调方法

石英晶振的频率是由石英晶振晶片的厚度以及电极膜的厚度决定的,为此,当调整此厚度就可以调整石英晶振的频率。石英晶振的制作过程是先将石英晶片从石英晶体上按一定角度切下,然后按一定尺寸进行研磨,接着在晶片两面涂覆金属电极层,此时与目标频率相差2000ppm~3000p0m,每个电极层与管脚相连与周围的电子元器件组成振荡电路,随后进行频率微调,使其与目标频率的差可以减少到2ppm以下。最后加上封装外壳就完成了。

石英晶振的频率微调是对每个石英晶振边测频率,边调整电极膜的厚度。使频率改变,达到或接近目标频率。电极膜厚的调整方法主要有两种,真空蒸着法和离子束刻蚀法。

真空蒸着法是在石英晶振晶片的电极膜上用加热蒸着的办法继续增加电极膜的厚度, 达到调整频率的目的。这种方法结构简单,易于控制。缺点是在石英晶振晶片表面产生多层电极膜,并且密着度会变差,当石英晶振小型化时,会使原来的电极膜和调整膜的位置发生偏移,使石英晶振的电气性能降低。

离子刻蚀频率微调法,是用离子束将电极膜打簿,调整石英晶振的频率。因此,不会产生多层电极膜,也不会有电极膜和调整膜的位置偏移,石英晶振的电气性能也不会降低。

2.离子刻蚀频率微调方法

图4-1是基于离子刻蚀技术的频率微调示意图,离子刻蚀频率微调方法,当照射面积小于2~3mm2,在beam电压低于100V以下就可获得接近10mA/cm2的高电流密度的离子束,离子束的刻蚀速度在宽范围內可进行调节。图中采用的是小型热阴极PIG型离子枪,放电气体使用Ar,流量很小只需035cc/min。在:圆筒状的阳极周围安装永久磁石,使得在轴方向加上了磁场这样的磁控管就变成了离子透镜, 可以对离子束进行聚焦。

热阴极磁控管放电后得到的高密度等离子,在遮蔽钼片和加速钼片之间加高达1200V高压后被引出。并且可以通过对热阴极的控制调整等离子的速度。用离子束照射石英晶振,石英晶体的电极膜,通过溅射刻蚀使得频率上升米进行频率微调。在调整时,通过π回路使用网络分析仪对石英贴片晶振的频率进行监控,当达到目标频率后就停止刻蚀,调整结束。

因为石英晶振与π回路之间用电容连接,离子束的正电荷无法流到GND而积聚在石英晶片上,使石英晶片带正电荷。其结果不仅会使频率微调速度降低,而且使石英晶片不发振,无法对石英晶振的频率进行监控和调整。为此,必须采用中和器对石英晶片上的正电荷进行中和。

在进行离子刻蚀频率调整时,离子束对一个制品进行刻蚀所需的时间为1~2秒, 而等待的时间约2秒,等待时间包括对制品的搬送和频率的测量时间。在等待时间中, 是将挡板关闭的。如果在这段时间内,离子枪继续有离子束引出,则0.5mm厚的不锈钢挡板将很快被穿孔而报废。为此,在等待时间内,必须停止离子枪的离子束引出。

可以用高压继电器切断离子枪的各电源,除保留离子枪的放电电源(可维持离子枪的放电稳定)。这样,在等待时间没有离子束的刻蚀,使挡板的使用寿命大大增长。同是,出于高压继电器的动作速度很快,动作时间比机械式挡板的动作时间少很多,所以调整精度也可得到提高。

3.离子束电流密度

在图4-1中,为了提高操作性,简化自动化过程中的参数设定,只对beam电压和放电电流进行控制,而放电电压和Ar流量保持不变,加速电压取beam电压的20%。

图4-2表示的是在不同的beam电压下,随着放电电流的变化,石英晶振的电极膜处(与离子枪加速钼片的距离为25mm)所测得的电流密度。从图中可以知道,对于不同的beam电压,放电电流变化时,都有相对应的放电电流使得电流密度达到最大。本文说所的晶振离子刻蚀频率微调就是采用了各不同beam电压时的最大电流密度进行的。当设定好调整速度后,根据计算决定beam电压,然后根据该电压下最大的电流密度计算出放电电流。

4.离子刻蚀频率微调加工工艺

晶振离子刻蚀频率微调加工工艺与真空蒸着频率微调有相似处也有不同处。首先,两种频率微调方法都必须在高真空环境下进行,因此在加工前都必须确认真空腔的真空度是否达到要求,一般都要求在1×103Pa以上。其次还必须确认真空腔的水冷设备没有漏水现象,使用的真空泵需要用真空油时还要确认真空腔内没有被油污染。接着还要保证石英晶振,石英晶体谐振器上没有灰尘或脏污等异物附着,为了有效的控制异物,加工环境最好是5000级以下的净化空间。离子刻蚀频率微调加工除了要注意以上要求外,还必须注意到离子刻蚀后数秒内频率的偏移问题,这个问题将直接影响到生产效率和合格率。

1880年法国物理学家居里兄弟发现了压电效应。当在石英晶体的某个固定的方向加上压力后,晶体的内部就产生电极化现象,并且在对应的两个表面上分别产生正负电荷。当去除所加的压力后,石英晶振晶体表面的正负电荷又会消失,恢复到原来没有加压力的状态;当所加的压力改为拉力后,晶体表面产生的正负电荷的极性也会随之改变。石英晶振晶体表面所产生的电荷量与所加的压力或拉力的大小成正比。这种将机械能转化为电能的现象就称为正压电效应。

相反,如果在石英晶体的极化方向上外加交变电场时,就会使晶体产生膨胀或缩小的机械变形。当去掉所加的交变电场后,该石英晶振晶体的机械变形也随之消失,恢复到原来的状态。这种电能转变为机械能的现象称为“逆压电效应”.自然界中虽然有很多晶体都具有上述压电效应,但是石英贴片晶振晶体结构简单,做成的振荡器精度高,频率稳定,因此是比较理想的材料。

图2-1是正压电效应和逆压电效应的示意图。表示某一非中心对称的压电石英晶体在某一平面上的投影,当其两侧受到一定外力时的情况。其中(a)表示当石英晶振晶体不受外力时,正电荷与负电荷的中心重合。晶体的电极化强度为0,晶体表面就不带电荷。(b) 表示在(a)中的晶体两侧加上压力后,产生电极化现象。即晶体发生压缩变形使得正电荷与负电荷的中心分离。为此,石英晶振晶体就显示有电偶极距,电极化强度就不再等于0晶体表面分别出现了正、负电荷。(c)中则表示将晶体两侧的压力改为拉力后,因为石英贴片晶振晶体产生膨胀变形后正电荷与负电荷的中心分离方向与(b)中的正好相反,所以晶体两侧表面所带的正、负电荷情况也正好相反。

如果在石英晶振晶体两侧的表面镀上金属电极后, 当在其表面加上压力或拉力时,都可以利用仪表测得晶体两侧表面的电位差。只是金属电极上由于静电感应产生的电荷与石英晶体表面出现的束缚电荷极性相反。如(d)、(e) 所示,它们分别表示(b)、(c)在加压力的面或加拉力的面镀上金属电极的情况。当施加压力或拉力的方向和产生电位差的方向一致时,称为纵向压电效应。也有一些压电材料,施加压力或拉力的方向和产生电位差的方向是垂直的,这种现象则被称为横向压电效应。相反,如果压电石英晶体在电场中,出于电场的作用,使石英晶振晶体正电荷与负电荷的中心发生分离。这种极化现象则会导致石英晶体,石英晶体振荡器的变形,这就是电致变形,也就是逆压电效应.

亿金电子专业生产晶振,石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振,石英晶体振荡器等,引进日本先进的机械设备,一流的生产技术,专业的销售团队,以及多位资深工程师为您解决一系列技术性问题.亿金电子晶振厂家同时代理日本台湾欧美进口晶振品牌,KDS晶振,爱普生精工晶体,京瓷贴片晶振,TXC晶体,CTS晶振,IDT晶振,鸿星石英晶振,（SPXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等.亿金电子为品胜,奇瑞汽车,联想电脑,中兴华为等国内多家知名企业频率部件指定供应商,产品广泛用于智能家居,汽车电子,数码周边产品,无线蓝牙,移动通信装置,钟表系列,仪表仪器,卫星导航,笔记本电脑等诸多领域.

智能电子产品时代的到来改变了我们的工作,改变了我们的生活现状,而这些都是电子零件的功劳.比如石英晶振,电感,贴片电容,传感器,芯片,石英贴片晶振,电阻等等.亿金电子专业生产石英晶振,石英晶体谐振器,石英晶体振荡器,关于晶振的作用我们简单概括,主要是为电路提供信号频率.

晶振的作用是广泛的,在如今的通信业,航空业,家用电器,渔业,网络,电子产品等领域均有涉及使用.因此石英晶振分为插件式以及贴片式,并且分为多种封装尺寸,满足市场需求有源晶振具有更高品质,高性能,高精密等特点,亿金电子同时代理台产晶振,日系晶振以及欧美进口晶振品牌.关于晶振在不同产品中的作用以及分类等信息可以到亿金行业新闻中查看.

晶振频率标准的发展对于一个国家的经济、科学与技术、国防和社会安全有着非常重要的意义。由于制造、交通运输、通讯与信息技术的不断迅猛发展,对时间和频率测量的准确度和精确度要求也越来越高。导航、定位、大地测量、天文观测、网络授时和同步以及电网故障检测中都需要高稳定度和准确度的晶振频率标准。按照频率标准的性能指标和应用领域来划分,可以将其分为一级频率标准(铯原子频标)二级频率标准(包括铷原子频标和高稳石英晶体振荡器)和其它频率标准(包括除高稳石英晶体振荡器以外的其他石英晶体振荡器)。表11列出了常用频率标准的准确度.

在各种高精度的频率标准中,氢钅钟中、铯钟等都具有很好的长期和短期稳定度,但价格非常昂贵,一般用于国家授时实验室,应用范围非常有限。虽然铷钟和高稳定度石英晶体振荡器等二级频标的频率稳定度不如一级频标,但价格低廉,体积较小,应用范围非常广泛。它们被广泛用于通信、计量、应用电子技术、电子仪器、航空航天、雷达和因防军工等各个领域,作为关键器件发挥着重要的作用。近年来由于通信业和军工方面的发展和需求,我国精密石英晶体和原子频率标准的需求也有了明显的增长。

石英晶振频率标准的三个基本技术指标是准确度、稳定度和老化率。晶振频率标准和计时的精确度会受到科技发展水平的限制。影响频率稳定度和准确度主要是温度和老化,因此,国内外正在投入大量精力研究修正这些影响。下面详细介绍这三种技术指标

1.晶振频率准确度

用来描述频率标准输出的实际频率值与其标称频率值的相对偏差。因为受频率标准内在因素和外部环境(如温度、湿度、压力、震动等)的影响,实际石英晶振频率值并不是固定不变的,而是在一定范围内有起伏的值。计算表达式如下:

式中A为频率准确度;fX为实际频率值;fO后为标称频率为了得到准确的fX,至少应进行6次测量,采样时间应该选择相应的频率稳定度影响可以忽略时的时间间隔。一般选择的采样时间为10s,使得在该时间内被测频标的短期频率稳定度比其准确度高出一个数量级。

2.晶振频率稳定度

由于各种外界干扰,例如电子线路的热噪声,石英晶体谐振器内固有噪声,器件的老化,环境条件的变化等,都会使石英晶体振荡器的输出频率相对于标称值发生波动,这种波动代表了输出频率的不稳定度。目前使用的频率稳定度表征有两种。即:频域表征一相对频率起伏的功率谱密度,它表现为信号的频谱不纯;时域表征一阿仑方差,它表现为频率平均值的随机起伏。二者在数学上是一对傅氏变换,因而是等效的。

实际的阿仑方差计算公式为:

式中f和f,分别为第i和第i+1次测量的频率值;后为被测频率源的频率标称值, m为测量的次数。

3.晶振老化率的表征和测量

单位时间内平均频率的相对漂移量叫做漂移率。在石英晶体振荡器中一般称为老化率,而在原子频标中一般称为漂移率。大多数频标经过足够的时间预热后连续工作,在一段不太长的时间内频率的漂移呈现近似线性变化的特点。

老化率实用计算公式:

值;t为测量时序,i取1,2,3,…,N;fO为频率源的标称频率;n为一天的取样次数。

由于石英晶振频率值随时间的变化并不仅仅是线性的,石英晶体振荡器往往是对数老化规律或倒数老化规律,所以从理论上讲,每天测量的点数n越多越好。但是从实际测量和计算的方便来讲,又希望n取得越少越好。通过大量的实验,表明每天测量的次数n取两次就可以了。经简化后,每天测量的次数n取两次,测量H天的日老化率KDH的基本简化公式可以写为:

原子频标的日漂移率远远小于石英晶体振荡器,因此一般按月漂移率给出。由于漂移率呈线性规律,所以月漂移率可以用日漂移率来推算。也就是:

由于高稳定度石英晶体振荡器的老化率从更长的时间刻度来观察呈现了随着加热时间的延续越来越小的特点,所以国外在考察高稳定度石英晶体振荡器的年老化率时常常是在日老化率的基础上乘以系数100。

晶振作为测量元件时的重要性能参数

石英晶振本身具有很多性能参数,除了前面所提及的串联谐振频率、并联谐振频率外,还有制造公差、拐点温度等,已经有很多文献对此作了论述但对于测量来说,选用石英晶体的重要原因是因为它的高频稳定性和极小的振幅。所以本文只对晶体的品质因数、频率一电流特性、频率一温度特性进行了论述。

  晶体的品质因数Q是晶体的最重要参数。在一定程度上,当其他条件相同时,Q值越高晶体振荡器的频率稳定度越高,石英晶振晶体的品质因数Q是由晶体的动态参数决定的,即：

其中ω为测试系数。

晶振的品质因数通常不作规定,对于标准部件,Q值通常在20000-200000之间,精密晶体可高达5×10°,这比传统的微悬臂的Q值要高100-1000倍。

石英晶体谐振器的频率一电流特性,就是激励电平和谐振频率的关系,它是由石英晶振的物理特性决定的。激励电平通常以晶振的耗散的功率、流过晶振的电流以及晶振两端的电压来量度,晶振电流的变化使其串联谐振频率发生交化。石英晶振的谐振频率相对变化与晶振电流的关系,可以用下面的近似关系表示：

其中D是振的电流常数

从上述关系式可以看出,当激励电平增大时,产生了以下影响:(1)频率产生了漂移,长期稳定性变坏。石英晶振晶振的弹性常数发生了变化,因此引起了频率的漂移,随着晶振的激励电流增高,晶振的频率稳定性显著下降。(2)晶振温度增加。当晶振的激励电平过高时,使得石英贴片晶振被加热到热平衡的温度也引起了频率变化。(3)产生了寄生振荡。(4)等效电阻加大。内部分子运动加剧,使得等效电阻加大,Q值下降。

在实际测量中,当激励电流过大时,石英贴片晶振振荡的幅值过大,导致测量的精度下降,同时不易控制样品表面与针尖之间的距离,所以一般不能采用较高的激励电流。但是激励电平也不能过小,否则由于噪声电平的限制,使瞬态稳定性变坏,这样获得的图像质量就比较差。

晶振的另外一个值得注意的参数是晶振的频率一温度特性,所谓晶振的频率一温度特性就是石英晶振的谐振器的频率随温度变化而变化的特性。晶振的工作温度变化时,晶格变形,从而使得其串联谐振电路发生变化。石英晶体谐振器在温度较窄的范围中,具有较小的温度系数,这就是说频率受温度的变化的影响比较小。但随着温度变得较低(<50°C)和变得较大时(>80°C)时,石英谐振器的频率随着温度的变化有较大的变化。在国外的文献中已经有报道将晶振放在真空、低温、强磁场的环境下进行测量,这时晶振的频率将与常温时有

明显的不同,而且石英晶体谐振器切型不同,晶振频率的变化方向也不同,所以在实验室应该对测试温度和环境加以控制。同时由于测试环境的变化,如何保持仪器的稳定性, 也是一个值得注意的问题。

亿金电子从事石英晶体行业十几年,多年来诚信经营,精益求精,为广大用户提供小尺寸,高精度,低价格晶振产品,并且免费提供晶振技术资料下载.亿金电子晶振厂家同时代理日本台湾欧美进口晶振品牌,KDS晶振,爱普生精工晶体,京瓷贴片晶振,TXC晶体,CTS晶振,IDT晶振,鸿星石英晶振,（SPXO晶振）普通晶体振荡器,(TCXO晶振)温补晶体振荡器,(OCXO晶振)恒温晶体振荡器等.亿金电子为品胜,奇瑞汽车,联想电脑,中兴华为等国内多家知名企业频率部件指定供应商,产品广泛用于航空,家居,机械,安防,电子,网络,通信等各种领域.

石英晶振主要用在电路中作稳频元件。为了克服传统的扫描探针显微镜在应用中的不足,本文采用石英晶振作为微力传感器来取代传统的微悬臂和位移检测装置。而石英晶振有两个优点：

1、压电效应,从而使石英晶振免去了中间转化环节,形成一个独立的直接和即时的微力测量单元。

2、空气中极高的品质因素,从而使最小可测力梯度减小,传感器的灵敏度提高。

2.1晶振作为测量元件的物理特性研究

石英晶体是六棱柱而两端呈角锥形的结晶体,其化学成分是Si02,下图所示是石英晶振晶体的坐标轴系：

通常将通过两顶端的轴线称为光轴(Z轴),与光轴垂直又通过晶体切面的六个角的三条轴线称为电轴(X轴),与光轴垂直又和石英晶振晶体横切面六边形的六个边垂直的三条轴线称为机械轴(Y轴),X轴、Y轴、Z轴统称为晶体的坐标轴系。在同一方向上,石英晶振晶体的性质是完全相同的。

石英晶体是一种各向异性的晶体,它具有正压电效应。沿某一机械轴或者电轴施加压力,则在垂直于这些轴的两个表面上就产生了异号电荷,其值与机械压力产生的机械形变成正比,若施以张力,则表面上的电荷与受压时的符号相反。造成这种结果的原因是贴片晶振,石英晶振晶体的晶格在压力下变形,导致电荷分布不均匀。石英晶体还具有逆压电效应,如果在石英晶体两个面之间加一电场,则晶体在电轴或机械轴方向上就会延伸或压缩,延伸或压缩量与电场强度成正比。

如果将石英晶体置于交变电场中,则在电场的作用下,贴片晶振晶体的体积会发生周期性的压缩或拉伸的变化,这样就形成了晶体的机械振动,晶体的振动频率应等于交变电场的频率,在电路中也就是驱动电源的频率。当石英晶体谐振器振动时,在它的两表面产生交变电荷,结果在电路中出现了交变电流,这样压电效应使得晶体具有了导电性,可以视之为一个电路元件。石英晶振晶体本身还具有固有振动频率,此振动频率决定于晶体的几何尺寸、密度、弹性和泛音次数,当石英晶振晶体,有源晶振的固有振动频率和加于其上的交变电场的频率相同时,晶体就会发生谐振,此时振动的幅值最大,同时压电效应在石英晶振晶体表面产生的电荷数量和压电电导性也达最大,这样石英晶体谐振器,石英晶振晶体的机械振动与外面的电场形成电压谐振,这就是石英晶体作为振荡器的理论基础。

石英晶体的电气特性可用图中所示的等效电路图来表示,由等效电阻R1、等效电感L1和等效电容C1组成的串联谐振回路和静态电容Co并联组成,静态电容C0主要由贴片晶振,有源晶振,石英晶体的尺寸与电极确定,再加上支架电容组成。等效电感L1和等效电容C1由切型、石英晶体片和电极的尺寸形状来确定。等效电阻R1是决定石英晶振Q的主要因素,是直接影响石英晶体谐振器工作效果的一个重要参数。R1不仅由切型、石英晶体片形状、尺寸、电极决定,而且加工条件、装架方法等对其影响也很大。因此,同一型号,同一频率的若干产品其Q值也相差很大。

在等效电路中,L1和C1组成串联谐振电路,谐振频率为:

通常石英晶体谐振器的阻抗频率特性可用图2.3表示。此处忽略了等效电阻R1的影响,由图可见,当工作频率f时,晶体呈容性;当工作频率在f0与f之间时,晶体呈感性;当工作频率f>f时,晶体又呈容性。晶体在晶体振荡器主振荡级的振荡电路呈现感性,即工作频率在f于f之间。

恒温晶振(OCXO)介绍

恒温晶体振荡器OCXO( Oven Controlled Crystal Oscillator),是目前频率稳定度和精确度最高的石英晶体振荡器。它在老化率、温度稳定性、长期稳定度和短期稳定度等方面的性能都非常好,作为精密的时频信号源被广泛用于全球定位系统通信、计量、频谱及网络分析仪等电子仪器中。目前,绝大多数高稳定度石英晶体振荡器都采用了将晶体恒温的方法,使用精密的恒温控制槽,将槽内温度调节到晶体谐振器的零温度系数点上。这样,能最大限度地克服温度对晶体振荡器频率的影响,被广泛用作标准频率源。恒温晶体振荡器包括以下几个基本组成部分。

1.高精密的石英谐振器

石英诸振器是振荡电路的核心元件。正确选择切角是制作频率温度系数好的石英谐振器的必要条件,特别是在宽温度范围内使用的石英晶体谐振器更是如此。目前恒温晶体振荡器中常用的石英谐振器有AT切和SC切两种。它们具有频率温度系数小,Q值高,老化效应小等特点。

2.稳定的振荡电路

由于恒温晶体振荡器要求频率稳定度高,除了在控温电路方面要达到一定的控温精度外,振荡电路本身稳定性也是起决定性作用的。恒温晶体振荡器中振荡电路的基本功能就是把直流电能转变成具有一定频率、幅度且频率高度稳定的交流电能,这种转换是在石英谐振器的参与下进行的。其中最突出的问题就是频率的稳定性。所以分析、设计振荡电路都以此为前提。

3.结构完善、温控良好的精密恒温箱

精密恒温箱是由恒温槽,温度控制电路及其它辅助装置组成的恒温系统。在晶体振荡器中,用来使石英谐振器和有关电路元件保持恒温。其作用是把石英晶振,石英谐振器的温度稳定在石英谐振器的拐点温度处,从而充分发挥拐点温度附近石英谐振器的频率温度系数小的特性,使其得到合理使用。设计一个符合要求的恒温槽和选择一个性能良好的温度控制电路对稳定频率起着举足轻重的作用。因此一个高稳定的晶体振荡器,不但应具有稳定的振荡电路,而且还必须有性能良好的恒温箱来保证其频率的稳定,两者缺一不可。随着对晶体振荡器稳定度要求的逐步提高,对恒温箱的控温精度要求也越来越高,目前,频率稳定度在100~10量级的晶体振荡器,其恒温箱的温度控制精度应在0.001℃以内。

随着通信技术的不断提高,对恒温晶振的要求越来越高,使其不断向着高精度与高稳定化,低噪声与高频化、低功耗、快启动、小型化方向发展。

晶振的相关数学定义

假设晶振输出信号为正弦波,其数学模型可以表示为:

式中VO为标称峰值输出电压,§(t)为幅度偏移,φ(t)为相位偏差,fr为标称频率。

瞬时频率为:

相对频率偏移为：

式中x(t)=为时间偏差,由式(2-7)可以得到：

瞬时频率的常用公式为:

式中f(t)为t时刻的瞬时频率值,fO为t=0时刻的频率值,fr为标称频率,D(t)为频率漂移率。

由式(2-7)和(2-9)可推导出:

式中,y为初始相对频率偏差。

由式(2-8)和(2-10)可以得到:

式中,x为初始时间偏差,也叫做同步误差。

一般性能比较好的石英晶振,日老化率近似为常数,特别是对于OCXO晶振,在频率保持模式下,我们只考虑老化对实际频率的影响。很多晶振的老化指标用的是年老化率,如±0.05ppm( Part per Million),一般情况下我们可以近似得出日老化率, 大概为年老化率的百分之一。

假设晶振老化率为常数,式(210)变为：

其中当|Bt|<<1时,有ln(Bt+1)→Br,式(2-17)变为式(2-12)的形式:

y(t)=C+ ABt                              式(2-18)

图2.4给出了典型的老化率数学模型。可以看出石英晶振的老化率可以为正数可以为负数,也可能会产生图中曲线y3(t)的情况。图2.5为铷原子频标的老化曲线,由于测试曲线的后半段存在参考和被测之间因漂移方向相同的现象,从而导致漂移问题不是很明显。

式中,do、d为正数,参数aj(n),j=1,2,…,M由当前数据输入和上次数据输出迭代估计得到,价值函数为

通过最小化价值函数,可以得到参数a,(n),j=1,2,…,M,得到t(n)时刻的ao a1…aM后,t(n+l)时刻的相对频率偏差预测值为:

系列实验表明,估计性能对d0、d和M的取值不是很敏感,建议取值为d=1~05d(M-1),d=0.1~1.0,M=5~10。加权对数函数模型的缺点是计算比较复杂。

2.2.4晶振的频率温度特性

除过老化的影响,温度也是影响频率变化的主要因素,而不同切型的晶体的频率一温度特性是不一样的,一般AT切基频晶体的频率一温度变化关系都是三次曲线,存在若干个零温度系数点,如图2.6所示。

因此对其进行温度补偿时要采用具有非线性函数拟合能力的数学模型。然而由于OCXO恒温晶振中一般采用SC切晶体,虽然其频率一温度变化曲线也是非线性的, 但是其频率一温度稳定度在宽温度范围内较AT切晶体有很大改善,并且由于它将石英晶体、振荡电路以及部分其它线路置于精密恒温槽中,恒温槽的工作温度选择在所用晶体的零温度系数点处,因此OCXO恒温晶振的频率温度系数非常小。当恒温槽的工作温度波动被控制在很小范围内时,如优于百分之一摄氏度时,其频率温度变化也可以被限制在很小的范围内,而且正是由于这种恒温作用,其频率温度变化曲线非常接近于线性。所以对OCXO恒温晶振的频率温度变化的预测可以采用线性数学模型, 而Kalman滤波算法正是一种较好的线性模型估计器,因此用它来拟合OCXO恒温晶振的频率温度特性曲线是合适的。

石英晶振是高端智能产品不可或缺的一种频率元件,主要为时钟电路提供信号频率.晶振根据市场不同需求分IDP晶振和SMD晶振,并且从过去的8045晶振大体积到现在的1612晶振,在不断改小的石英贴片晶振,符合如智能产品对于小型化的追求.亿金电子从事石英晶体行业十几年,多年来诚信经营,精益求精,为广大用户提供小尺寸,高精度,低价格晶振产品,并且免费提供晶振技术资料下载.以下为亿金电子技术工程支招,如何更好的管理石英晶振质量以加强晶振的可靠性.

1.质量与可靠性

众所周知,质量是石英晶振,贴片晶振的生命,因此,人们十分重视晶振的质量。为了全面刻画产品质量,人们从不同侧面提出了众多质量指标,这些质量指标形成了产品质量指标体系。按照石英晶振,贴片晶振产品质量指标的属性对其进行分类,这些质量指标可分为性能指标、可靠性指标、安全性指标、适应性指标和经济性指标等,如电视机有很多表示图像清晰程度、音质是否优美等质量指标,这些指标都是声表面滤波器,石英晶振,贴片晶振,石英晶体谐振器等电子元件在性能方面的指标。也就是完成规定功能能力的指标。产品的可靠性指标反映了产品保持其性能指标的能力.如在电视机出厂时其各项性能指标检验是合格的,那么,3000小时后电视机是否仍保持出厂时各项性能指标呢,这是用户十分关心的问题,为了说明产品保持其性能指标的能力,就必须向用户提供有关该贴片石英晶振产品的可靠性指标,如平均寿命、可靠度等。

由此可见,可靠性也是产品质量指标的一个重要方面,他强调的是产品的质量指标和时间发展之间的关系,人们在使用产品时,使用产品的次数不是一定的这就要求了与时间有关的质量指标,也就是可靠性达到人们的需求,质量与可靠性水平俱佳的晶振才是真正的好产品。因此,质量与可靠性是相辅相成的,缺一不可的。

2.质量管理与可靠性管理

很多企业认为分不清质量管理与可靠性管理的区别,他们认为可靠性管理就是质量管理,可靠性管理应有质量部门来负责,其他部门没有可靠性管理的责任, 这样的认识是错误的。

目前很多企业都对质量管理非常的重视,认识到了质量管理的重要性,也运用可很多质量管理方法来保证使用晶体振荡器,石英贴片晶振的质量,大部分企业都通过了ISO9001质量管理体系认证,企业的质量管理水平也都比较高。可以说,绝大部分行业,只要质量管理水平提上去了,就可以满足企业发展的需要。但在某些领域,比如航空航天、卫星通讯、无线电传输、军事装备制造等领域,仅仅依靠质量管理是不够的。如果想达到对石英晶振,贴片晶振可靠性要求,那么一定要运用可靠性管理来帮助企业来提升石英晶振,贴片晶振的可靠性。

质量管理与可靠性管理既有联系又有区别,在企业进行可靠性管理之前, 定要分清楚质量管理与可靠性管理之间的区别,可靠性可以看作是质量特性中的个重要指标。可靠性管理可以当作质量管理的深层次的管理活动,它有着很多不同于质量管理的特点。质量管理相对侧重于产品的生产阶段,强调对贴片晶振,石英晶体振荡器,石英晶振的生产过程的质量控制。而可靠性管理是对产品实现全阶段的可靠性管理,在设计阶段强调可靠性预计、可靠性分配等预测可靠性的方法,在生产阶段则在质量控制

基础上进行进一步的可靠性要求,在维护阶段也要保证贴片晶振,石英晶振可靠性的实现,质量管理与可靠性管理的区别联系如表2-1。

表2-1质量管理与可靠性管理的区别联系

科技的发展让电子元器件的市场不断上涨增值，加大电子元器件使用量的同时对其功能性以及尺寸等方面也有了诸多要求。比如石英晶振，贴片晶振，石英晶体振荡器，满足市场需求从大体积8045晶振到1612晶振，尺寸改小了，技术加强，使用性能也提高了不少，在高端智能产品中具有低功耗，高稳定精度，重量轻等优势特点。亿金电子技术工程师下面给大家介绍石英晶振的可靠性质以及设计分析报告。

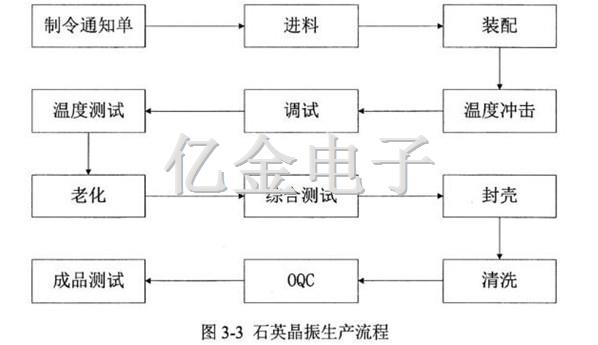

A型石英晶振的组成

A型石英晶振结构比较简单,由底座、PCB电路板、元器件、晶体、外壳五部分组成,根据这些零部件的功能分析,可以得到A型晶振的可靠性框图, 可靠性框图见图3-4

4.22A型石英晶振的可靠性要求

A型石英晶振的可靠性指标要求如下:

(1)石英晶振在工作n年内不发生致命故障

(2)石英晶振n年内总的工作时间不低于:t=n×365×24。

(3)石英晶振的可靠度为0.95:即Rs=0.95。

4.2.3A型石英晶振的可靠度计算

可靠度是指产品在规定的条件和规定的时间内,能正常完成规定功能的概率,通常用R表示。根据对A型石英晶振的结构分析,可以看出A型石英晶振为串联结构,可靠度计算公式如下:

RS=R1×R2×R3×…·×Rn                       公式(4-1)

A型石英晶振由四部分组成:底座、电路板、元器件、晶体、外壳。A型石英晶振可靠度计算公式如下:

RS=R1×R2×R3×R4×R5                  公式(4-2)

式中:R、R2、R3、R4、R5分别代表底座、电路板、晶体、元器件、外壳的可靠度。

4.24A型石英晶振的可靠性预计

可靠性预计,顾名思义指的是对石英晶振产品在规定的工作条件下进行可靠行估计也就是根据类似产品的经验数据或组成该产品的各单元的可靠性数据,对石英晶振产品给定工作或非工作条件下的可靠性参数进行估算。

可靠性预计的意义主要有:

(1)为产品设计阶段的可靠性设计提供依据

(2)为产品的维护阶段提供有价值的信息。

3)站在可靠性设计的角度,筛选设计方案,寻找最佳设计方案。

(4)为改进设计方案提供理论支持。

可靠性预计的方法主要有上下限法、元件计数法、相似产品法、应力分析法评分法、故障率预计法、性能参数预计法。根据W公司实际情况,本文采用应力分析法对石英晶振进行可靠性预计。因为A型石英贴片晶振的主要部件的故障率均可通过供应商得到,所以本文采用应力分析法。采用GJB/Z299C-2006预计手册。故障率预计法的计算公式为:

4.2.5A型石英贴片晶振的可靠性分配

石英晶振可靠性分配指的是将整个系统的可靠性指标分配给各个组成部分,是将可靠性指标总整体到局部,从上到下进行分配的过程。可靠性分配有以下意义:将石英贴片晶振产品的整体可靠性指标进行分配,分配到产品的下级组成部分,可以使每个组成分的可靠性设计指标更加准确细致,便于可靠性设计人员进行分析。

贴片晶振可靠性分配方法主要有 AGREE分配法、拉格朗日乘数法、比例分配法、评分分配法、复杂度分配法、动态规划法、重要度法、直接寻查法。

本文采用 AGREE分配法对A型石英晶振进行可靠性分配, AGREE分配法将整体的每一个组成单元的复杂度和重要度纳入到可靠性分配中。 AGREE方法的核心是:失效率的分配和整体的各个组成单元的重要度和复杂度有关,组成单元越重要,分配的失效度就应该越高。相反,组成单元的重要度越高,分配的失效度就应该有所减少。也就是说,分配给每个组成单元的失效度是加权的,加权因子C与组成单元复杂度成正比,与组成单元的重要度成反比。

单元或子系统的复杂度的定义为单元中所含的重要零件、组件(其失效会引起单元失效)的数目Ni(i=1,2.n)与系统中重要零、组件的总数N之比,即第i个单元的复杂度为：

假定设备的寿命符合指数分布,则可靠度为:

单元或子系统的重要度的定义为该单元的失效而引起的系统失效的概率。其表示为考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示为考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示为：

考虑装置的重要度之后,把系统变成一个等效的串联系统,则系统的可靠度Rs可以表示：

式中：

Wi —为系统的失效率

Ki —产为单元的复杂度
