ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520

当前位置：首页 » 欧美晶振 » ECScrystal晶振 » ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520

prevnext

ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520

频率：30MHZ

尺寸：2.5x2.0mm

ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520,美国ECS晶振,微型的ECX-2236是一个非常紧凑的SMD晶体。2.5 x 2.0 x 0.55 mm陶瓷封装是当今SMD制造环境的理想选择。低轮廓，2.5 x 2.0 mm足迹，扩展温度范围选项， RoHS兼容。

订购热线：0755-27876565

ECS-1

yijin-1

ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520,美国ECS晶振,微型的ECX-2236是一个非常紧凑的SMD晶体。2.5 x 2.0 x 0.55 mm陶瓷封装是当今SMD制造环境的理想选择。低轮廓，2.5 x 2.0 mm足迹，扩展温度范围选项， RoHS兼容。

yijin-2

ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520

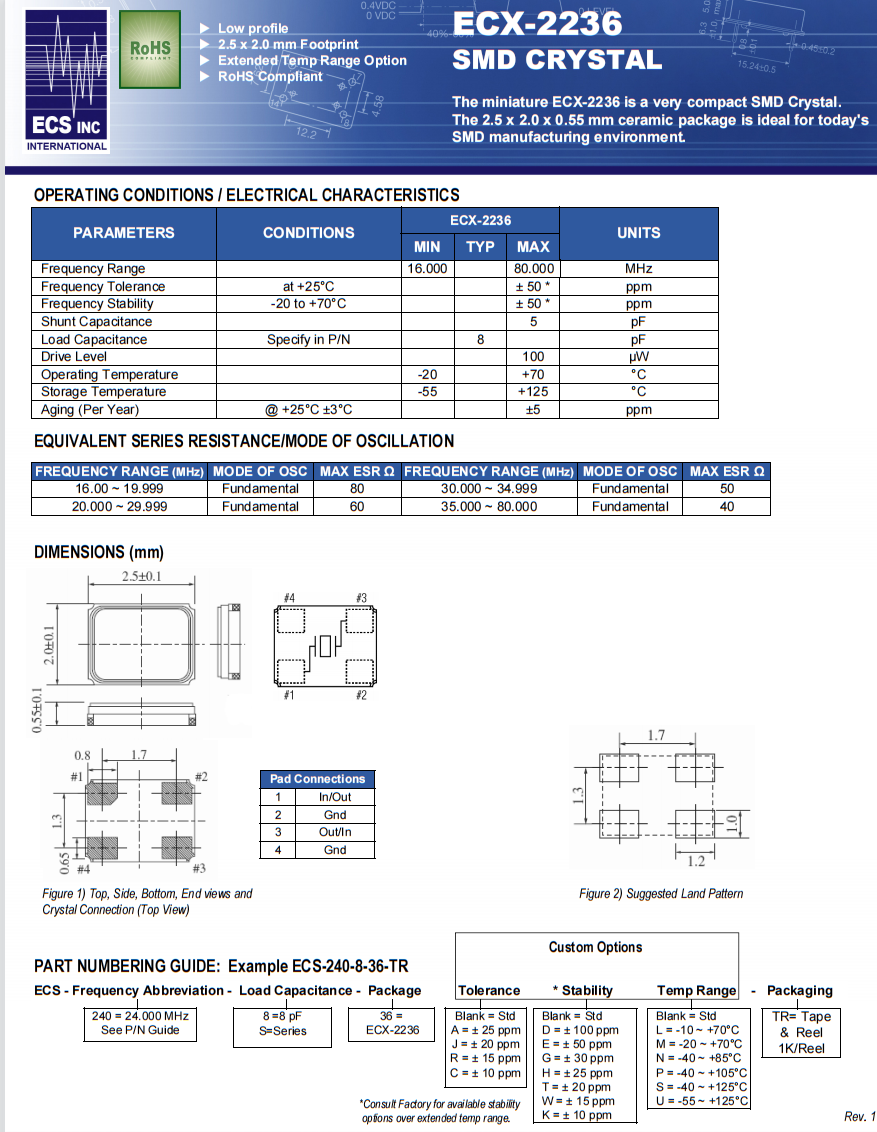

参数	环境	ECX-2236			单位
参数	环境	最小值	典型的	最大值	单位
频率		16.000		80.000	MHz
频率容差	at +25°C			± 50 *	ppm
频率偏差度	-20 to +70°C			± 50 *	ppm
并联电容				5	pF
负载电容	Specify in P/N		8		pF
驱动电平				100	µW
工作温度		--20		+70	°C
储存温度		--55		+125	°C
老化	@ +25°C ±3°C			±5	ppm

yijin-3

ECS-ECS-300-8-36CKM-30MHz-10PPM-8PF-2520

ECX-2236

ECS原厂编码	型号	频率	频率容差	频率偏差度	负载电容	工作温度
ECS-160-8-36CKM	ECX-2236	16MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-184-8-36CKM	ECX-2236	18.432MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-192-8-36CKM	ECX-2236	19.2MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-196-8-36CKM	ECX-2236	19.6608MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-200-8-36CKM	ECX-2236	20MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-240-8-36CKM	ECX-2236	24MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-245.7-8-36CKM	ECX-2236	24.576MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-250-8-36CKM	ECX-2236	25MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-260-8-36CKM	ECX-2236	26MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-270-8-36CKM	ECX-2236	27MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-300-8-36CKM	ECX-2236	30MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-320-8-36CKM	ECX-2236	32MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-360-8-36CKM	ECX-2236	36MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-400-8-36CKM	ECX-2236	40MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-480-8-36CKM	ECX-2236	48MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-800-8-36CKM	ECX-2236	80MHz	±10ppm	±10ppm	8pF	-20°C ~ 70°C
ECS-120-10-36Q-ES-TR	ECX-2236Q	12MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-160-10-36Q-ES-TR	ECX-2236Q	16MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-200-10-36Q-ES-TR	ECX-2236Q	20MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-240-10-36Q-ES-TR	ECX-2236Q	24MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-245.7-10-36Q-ES-TR	ECX-2236Q	24.576MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-250-10-36Q-ES-TR	ECX-2236Q	25MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-260-10-36Q-ES-TR	ECX-2236Q	26MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-270-10-36Q-ES-TR	ECX-2236Q	27MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-300-10-36Q-ES-TR	ECX-2236Q	30MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-320-10-36Q-ES-TR	ECX-2236Q	32MHz	±50ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-120-10-36Q-JEN-TR	ECX-2236Q	12MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-160-10-36Q-JEN-TR	ECX-2236Q	16MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-200-10-36Q-JEN-TR	ECX-2236Q	20MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-240-10-36Q-JEN-TR	ECX-2236Q	24MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-245.7-10-36Q-JEN-TR	ECX-2236Q	24.576MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-250-10-36Q-JEN-TR	ECX-2236Q	25MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-260-10-36Q-JEN-TR	ECX-2236Q	26MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-270-10-36Q-JEN-TR	ECX-2236Q	27MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-300-10-36Q-JEN-TR	ECX-2236Q	30MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-320-10-36Q-JEN-TR	ECX-2236Q	32MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-400-10-36Q-JEN-TR	ECX-2236Q	40MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-480-10-36Q-JEN-TR	ECX-2236Q	48MHz	±50ppm	±20ppm	10pF	-40°C ~ 85°C
ECS-400-10-36Q-DS-TR	ECX-2236Q	40MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-480-10-36Q-DS-TR	ECX-2236Q	48MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-160-10-36Q-DS-TR	ECX-2236Q	16MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-240-10-36Q-DS-TR	ECX-2236Q	24MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-250-10-36Q-DS-TR	ECX-2236Q	25MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-270-10-36Q-DS-TR	ECX-2236Q	27MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-320-10-36Q-DS-TR	ECX-2236Q	32MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-120-10-36Q-DS-TR	ECX-2236Q	12MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-200-10-36Q-DS-TR	ECX-2236Q	20MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-245.7-10-36Q-DS-TR	ECX-2236Q	24.576MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-260-10-36Q-DS-TR	ECX-2236Q	26MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-300-10-36Q-DS-TR	ECX-2236Q	30MHz	±100ppm	±30ppm	10pF	-40°C ~ 125°C
ECS-120-10-36Q-EP-TR	ECX-2236Q	12MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-160-10-36Q-EP-TR	ECX-2236Q	16MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-200-10-36Q-EP-TR	ECX-2236Q	20MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-240-10-36Q-EP-TR	ECX-2236Q	24MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-245.7-10-36Q-EP-TR	ECX-2236Q	24.576MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-250-10-36Q-EP-TR	ECX-2236Q	25MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-260-10-36Q-EP-TR	ECX-2236Q	26MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-270-10-36Q-EP-TR	ECX-2236Q	27MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-300-10-36Q-EP-TR	ECX-2236Q	30MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-320-10-36Q-EP-TR	ECX-2236Q	32MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-400-10-36Q-EP-TR	ECX-2236Q	40MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-480-10-36Q-EP-TR	ECX-2236Q	48MHz	±50ppm	±30ppm	10pF	-40°C ~ 105°C
ECS-240-8-36-RWN-TR	ECX-2236	24MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-160-8-36-RWN-TR	ECX-2236	16MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-250-8-36-RWN-TR	ECX-2236	25MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-300-8-36-RWN-TR	ECX-2236	30MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-184.3-8-36-RWN-TR	ECX-2236	18.432MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-192.0-8-36-RWN-TR	ECX-2236	19.2MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-260-8-36-RWN-TR	ECX-2236	26MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-480-8-36-RWN-TR	ECX-2236	48MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-200-8-36-RWN-TR	ECX-2236	20MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-245.7-8-36-RWN-TR	ECX-2236	24.576MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-270-8-36-RWN-TR	ECX-2236	27MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
ECS-320-8-36-RWN-TR	ECX-2236	32MHz	±15ppm	±15ppm	8pF	-40°C ~ 85°C
