为了获得非常高的振荡器稳定性水平,通常使用石英晶体作为频率确定装置来产生通常称为石英晶体振荡器（XO）的另一类型的振荡器电路.

当一个电压源应用于一块薄薄的石英晶体时,它开始改变形状,产生一种称为压电效应的特性.这种压电效应是石英晶振晶体的特性,通过改变石英晶振的形状,电荷产生机械力,反之亦然,施加在石英晶振上的机械力产生电荷.

石英晶体谐振器是利用石英晶体的压电效应制成的一种谐振器件,其基本结构为:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极,在每个电极上各焊根引线接到管脚上,再加上封装外壳就构成了石英晶体振荡器,简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。图2.1是石英晶振结构图。图22是一种金属外壳封装的石英晶体结构示意图。

石英晶振晶体的压电效应

若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。反之,若在晶振晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应。如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时石英晶振晶片的机械振动又会产生交变电场。在一般情况下,晶振晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方向、几何形状、尺寸等有关。

石英晶振晶体的符号和等效电路

石英晶体谐振器的符号和等效电路如图23所示。当晶体不振动时,可把它看成一个平板电容器称为静电电容C,它的大小与晶片的几何尺寸、电极面积有关,一般约几个pF到几十pF。当石英晶体谐振时,机械振动的惯性可用电感L来等效。一般L的值为几十mH到几百mH.晶振晶片的弹性可用电容C来等效,C的很小,一般只有0.0002~0.lpF。

晶振晶片振动时因摩擦而造成的损耗用R来等效, 它的数值约为100g。由于晶片的等效电感很大,而C很小,R也小,因此回路的品质因数Q很大,可达1000~10000。加上晶振晶片本身的谐振频率基本上只与晶片的切割方向、几何形状、尺寸有关,而且可以做得精确,因此利用石英晶体谐振器组成的谐振电路可获得很高的频率稳定度。

关于晶振的信息亿金电子在前面的文章中已经提到过很多次了,大家有不懂的可以到亿金新闻动态中了解.下面我们要说的是关于石英晶振晶片的由来以及石英晶振晶片的工作原理.

石英晶振晶片的由来

科学家最早发现一些晶体材料,如石英,经挤压就象电池可产生电流(俗称压电性),相反,如果一个电池接到压电晶体上,石英晶体就会压缩或伸展,如果将电流连续不断的快速开「关,晶体就会振动。

在1950年,德国科学家 GEORGE SAUERBREY研究发现,如果在石英晶体,石英晶体谐振器的表面上镀一层薄膜,则石英晶体的振动就会减弱,而且还发现这种振动或频率的减少,是由薄膜的厚度和密度决定的,利用非常精密的电子设备,每秒钟可能多次测试振动, 从而实现对晶体镀膜厚度和邻近基体薄膜厚度的实时监控。从此,膜厚控制仪就诞生了。

薄薄圆圆的晶振片,来源于多面体石英棒,先被切成闪闪发光的六面体棒,再经过反复的切割和研磨,石英棒最终被做成一堆薄薄的(厚0.23mm,直径1398mm)圆片,每个圆片经切边,抛光和清洗,最后镀上金属电极(正面全镀,背面镀上钥匙孔形),经过检测,包装后就是我们常用的晶振片了。

用于石英膜厚监控用的石英芯片采用AT切割,对于旋光率为右旋晶体,所谓AT切割即为切割面通过或平行于电轴且与光轴成顺时针的特定夹角。AT切割的晶体片振动频率对质量的变化极其灵敏,但却不敏感干温度的变化。这些特性使AT切的石英晶体片更适合于薄膜淀积中的膜厚监控。

石英晶振晶片的原理

石英晶体是离子型的石英晶体,由于结晶点阵的有规则分布,当发生机械变形时,例如拉伸或压缩时能产生电极化现象,称为压电现象。例石英晶振晶体在9.8×104Pa的压强下承受压力的两个表面上出现正负电荷约0.5V的电位差。压电现象有逆现象,即石英晶体在电场中晶体的大小会发生变化,伸长或缩短,这种现象称为电致伸缩。

石英晶体压电效应的固有频率不仅取决于其几何尺寸,切割类型而且还取决于芯片的厚度。当芯片上镀了某种膜层,使芯片的厚度增大,则芯片的固有频率会相应的衰减。石英晶振,石英晶体的这个效应是质量负荷效应。石英晶体膜厚监控仪就是通过测量频率或与频率有关的参量的变化而监控淀积薄膜的厚度。

石英晶体法监控膜厚,主要是利用了石英晶体,石英晶体振荡器的压电效应和质量负荷效应。

石英晶体的固有频率f不仅取决于几何尺寸和切割类型,而且还取决于厚度d,即f=N/d,N是取决与石英晶振晶体的几何尺寸和切割类型的频率常数对于AT切割的石英晶体,N=f·d=1670Kcmm。

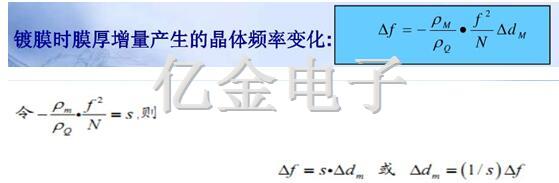

物理意义是:若厚度为d的石英晶体厚度改变△d,则石英贴片晶振频率变化△f, 式中的负号表示晶体的频率随着膜增加而降低然而在实际镀膜时，沉积的是各种膜料,而不都是石英晶体材料,所以需要把石英晶振厚度增量△d通过质量变换转换成膜层厚度增量△dM,即

A是受镀面积,pM为膜层密度,p。为石英密度等于265g/cm3。于是△d=(pM/pa)"△dM,所以

式中S称为变换灵敏度。

对于一种确定的镀膜材料,为常数,在膜层很薄即沉积的膜层质量远小于石英芯片质量时,固有频率变化不会很大这样我们可以近似的把S看成常数,于是上式表达的石英晶振晶体频率的变化人行与沉积薄膜厚度△dM有个线性关系因此我们可以借助检测石英晶体固有频率的变化,实现对膜厚的监控。

显然这里有一个明显的好处,随着镀膜时膜层厚度的增加,晶振频率单调地线性下降,不会出现光学监控系统中控制信号的起伏,并且很容易进行微分得到沉积速率的信号。因此,在光学监控膜厚时,还得用石英晶振,石英晶体法来监控沉积速率,我们知道沉积速率稳定队膜材折射率的稳定性、产的均匀性重复性等是很有好处和有力的保证。

石英晶体膜厚控制仪有非常高的灵敏度,可以做到埃数量级,显然石英晶体的基频越高,控制的灵敏度也越高,但基频过高时晶体片会做得太薄,太薄的芯片易碎。

所以一般选用的石英晶振,贴片晶振片的频率范围为5~10MHz。在淀积过程中,基频最大下降允许2~3%,大约几百千赫。基频下降太多振荡器不能稳定工作,产生跳频现象。如果此时继续淀积膜层,就会出现停振。为了保证振荡稳定和有高的灵敏度体上膜层镀到一定厚度后,就应该更换新的晶振片。

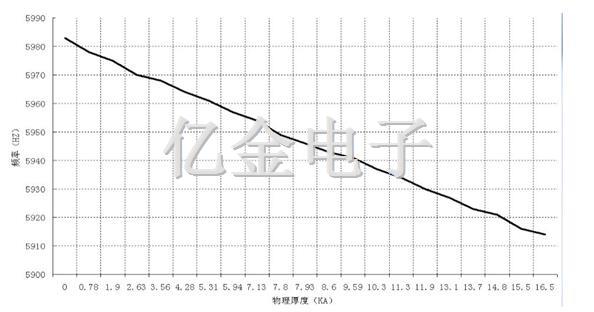

此图为膜系镀制过程中部分频率与厚度关系图。

1880年法国物理学家居里兄弟发现了压电效应。当在石英晶体的某个固定的方向加上压力后,晶体的内部就产生电极化现象,并且在对应的两个表面上分别产生正负电荷。当去除所加的压力后,石英晶振晶体表面的正负电荷又会消失,恢复到原来没有加压力的状态;当所加的压力改为拉力后,晶体表面产生的正负电荷的极性也会随之改变。石英晶振晶体表面所产生的电荷量与所加的压力或拉力的大小成正比。这种将机械能转化为电能的现象就称为正压电效应。

相反,如果在石英晶体的极化方向上外加交变电场时,就会使晶体产生膨胀或缩小的机械变形。当去掉所加的交变电场后,该石英晶振晶体的机械变形也随之消失,恢复到原来的状态。这种电能转变为机械能的现象称为“逆压电效应”.自然界中虽然有很多晶体都具有上述压电效应,但是石英贴片晶振晶体结构简单,做成的振荡器精度高,频率稳定,因此是比较理想的材料。

图2-1是正压电效应和逆压电效应的示意图。表示某一非中心对称的压电石英晶体在某一平面上的投影,当其两侧受到一定外力时的情况。其中(a)表示当石英晶振晶体不受外力时,正电荷与负电荷的中心重合。晶体的电极化强度为0,晶体表面就不带电荷。(b) 表示在(a)中的晶体两侧加上压力后,产生电极化现象。即晶体发生压缩变形使得正电荷与负电荷的中心分离。为此,石英晶振晶体就显示有电偶极距,电极化强度就不再等于0晶体表面分别出现了正、负电荷。(c)中则表示将晶体两侧的压力改为拉力后,因为石英贴片晶振晶体产生膨胀变形后正电荷与负电荷的中心分离方向与(b)中的正好相反,所以晶体两侧表面所带的正、负电荷情况也正好相反。

如果在石英晶振晶体两侧的表面镀上金属电极后, 当在其表面加上压力或拉力时,都可以利用仪表测得晶体两侧表面的电位差。只是金属电极上由于静电感应产生的电荷与石英晶体表面出现的束缚电荷极性相反。如(d)、(e) 所示,它们分别表示(b)、(c)在加压力的面或加拉力的面镀上金属电极的情况。当施加压力或拉力的方向和产生电位差的方向一致时,称为纵向压电效应。也有一些压电材料,施加压力或拉力的方向和产生电位差的方向是垂直的,这种现象则被称为横向压电效应。相反,如果压电石英晶体在电场中,出于电场的作用,使石英晶振晶体正电荷与负电荷的中心发生分离。这种极化现象则会导致石英晶体,石英晶体振荡器的变形,这就是电致变形,也就是逆压电效应.
