Crystek晶振,CCPD-034进口有源晶振,CCPD-034X-50‐200.000晶振
频率:162~250MHZ

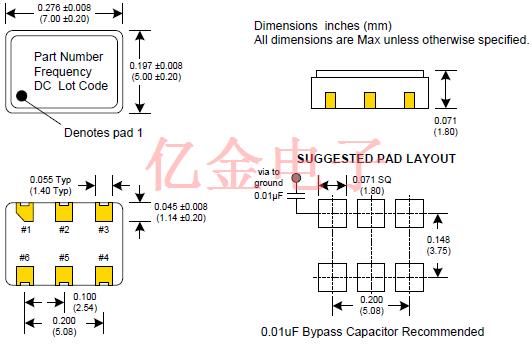

尺寸:7.0*5.0mm
Crystek晶振,CCPD-034进口有源晶振,CCPD-034X-50‐200.000晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
Crystek晶振是目前生产石英晶体振荡器方面位于全球领先地位,专业生产各种有源晶振,压控晶振,温补晶振,压控温补晶振,时钟晶振等,占市场上的石英晶体振荡器总额的大多数。为未来的科技做出了巨大的贡献。
Crystek晶振,CCPD-034进口有源晶振,CCPD-034X-50‐200.000晶振,Crystek晶振集团与各部门建立有效的合作体系,为客户提供快速高质量的产品和服务,并与客户一起发展.为了向客户提供顶级的石英晶体,贴片晶振,有源晶振,压控晶体振荡器等产品,确保了石英晶振,贴片晶振,石英晶体振荡器等产品的质量控制过程,通过实施基础设施,通过各种商业地点的计算机网络,以及质量控制系统(ISO 9001)认证,实现了完美的通信领域产品.

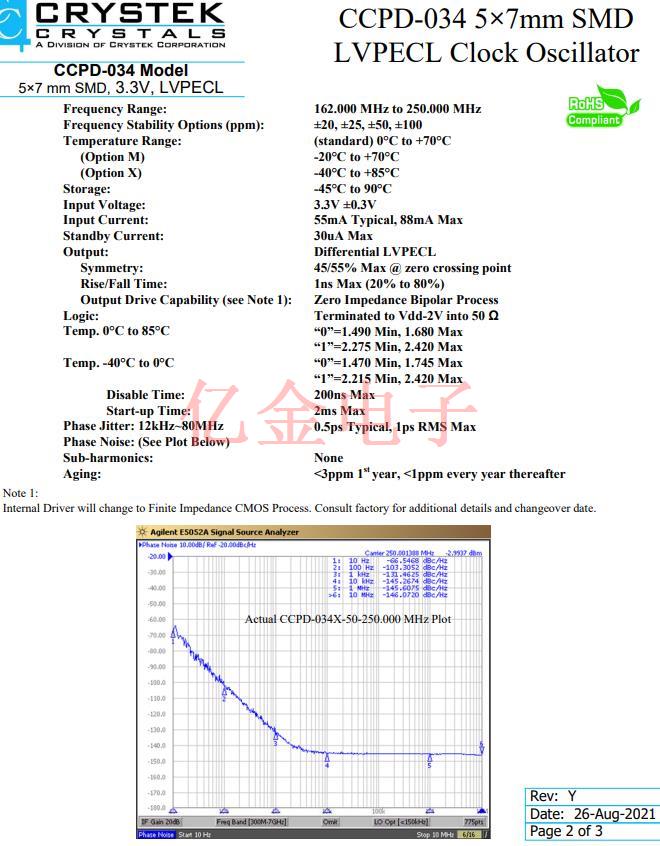

Frequency Range: | 162.000 MHz to 250.000 MHz |
Frequency Stability Options(ppm): | ±20, ±25, ±50, ±100 |
Temperature Range: (Option M) (Option X) |
(standard) 0°C to +70°C -20°C to +70°C -40°C to +85°C |
Storage: | -45°C to 90°C |
Input Voltage: | 3.3V ± 0.3V |
Input Current: | 55mA Typical, 88mA Max |
Standby Current: | 30uA Max |
Output: Symmetry: Rise/Fall Time: Output Drive Capability (see Note 1): |
Differential LVPECL 45/55% Max @ zero crossing point 1ns Max (20% to 80% Zero Impedance Bipolar Process |
Logic: | Terminated to Vdd-2V into 50 Ω |
Temp. 0°C to 85°C |
“0”=1.490 Min, 1.680 Max “1”=2.275 Min, 2.420 Max |
Temp. -40°C to 0°C |
“0”=1.470 Min, 1.745 Max “1”=2.215 Min, 2.420 Max |
Disable Time: Start-up Time: Phase Jitter: 12kHz~80MHz |
200ns Max 2ms Max 0.5ps Typical, 1ps RMS Max |
Phase Noise: (See Plot Below) | |
Sub-harmonics: | None |
Aging: | <3ppm 1st year, <1ppm every year thereafter |
Crystek晶振注意事项:
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.Crystek晶振,CCPD-034进口有源晶振,CCPD-034X-50‐200.000晶振.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致晶振无法产生振荡和/或非正常工作.
