CTS晶振,SMD晶振,403晶振,403C11A32M00000晶振

频率:10MHZ~60MHZ

尺寸:3.2*2.5mm

晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准
订购热线:0755-27876565
QQ咨询 点击这里给我发消息 CTS晶振,SMD晶振,403晶振,403C11A32M00000晶振

CTS-2

  20世纪40年代末迎来了消费电子产品的下一个繁荣时期——电视。芝加哥电话供应公司,已经是主要的无线电,石英晶振等元件供应商,应用了可变电阻器的技术,并切换到新的电视市场。随着这个新市场的快速发展,美国制造商在1946年生产了6000台电视机,到1950年,这个数字飙升到750万。无线电接收器可能使用123声表面滤波器,石英晶振供应部件,一台需要610个可变电阻部件的电视接收器。这一增加的组件数量将公司生产和利润提升到新的高度。

  尽管仍在享受消费电视行业的增长,但CTS晶振公司再次向另一个新兴的新兴市场寻求机会。数据处理或计算机市场符合要求,CTS晶振公司以新的、创新的产品回答。1958,经过4年的密集研究,CTS工程师介绍一种新型的稳定的石英晶振晶体元件。一个稳定的金属陶瓷晶振,实现小型化的需求申请电脑,以及军事工业,确保CTSa目前€™参与现代电子市场。

  到20世纪60年代初,芝加哥电话供应公司已经多元化经营多种开关、可变电阻和各种晶振,石英晶体,贴片晶振,有源晶振等电子元件的制造商。然而,该公司20多年来一直没有生产商用电话。几十年来,随着新技术和新产品的创新,新市场不断扩张,很明显,原来的名称不再适合公司。yijin-1

  CTS晶振,SMD晶振,403晶振,403C11A32M00000晶振超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

  超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果yijin-2

CTS晶振规格

单位

403贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

10.00MHZ~60.0MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-30°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.vc-tcxo.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

yijin-3

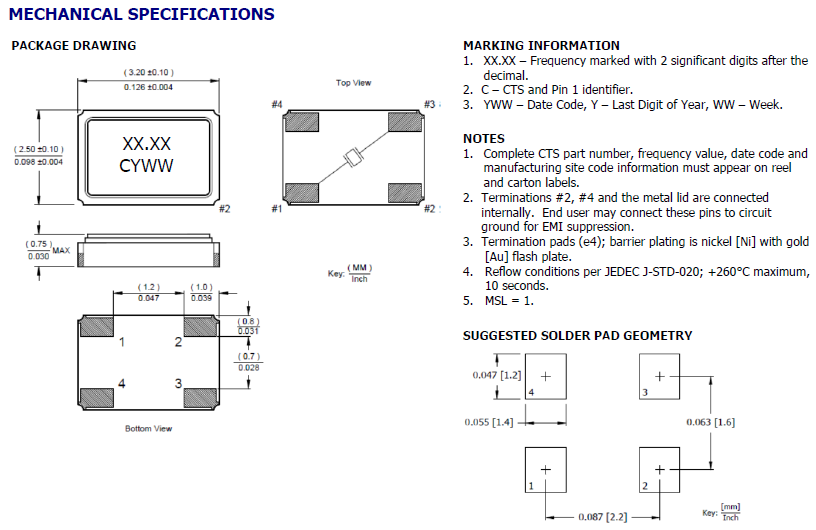

403 3225

yijin-4

晶振在工作中出现异常技术问题:

  这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。

我们从晶振使用输出无信号开始寻找相关问题。

  我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-11-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6

  你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。CTS晶振,SMD晶振,403晶振,403C11A32M00000晶振

  如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。

比如等效电路测试如下:

DXDL

yijin-5

YJ-6
