CSM4Z-A2B3C3-40-14.7456D18,Cardinal表面贴装水晶,蓝牙晶振
频率：14.7456MHz
尺寸：12.5x4.5mm

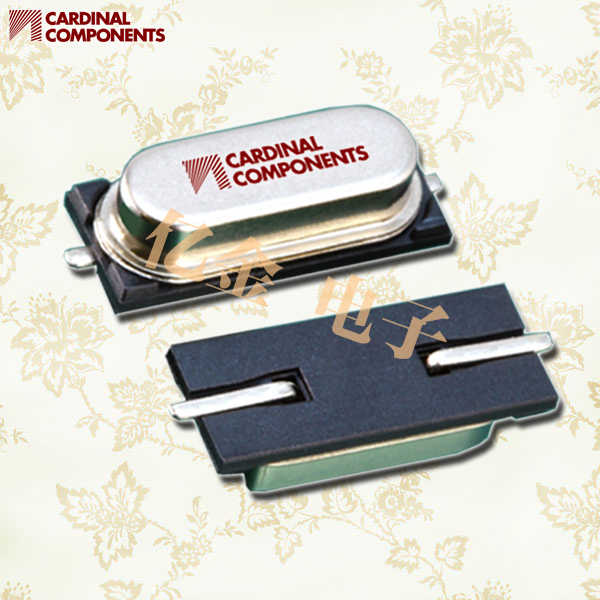

CSM4Z-A2B3C3-40-14.7456D18,Cardinal表面贴装水晶,蓝牙晶振，美国进口晶振，Cardinal晶振，卡迪纳尔晶振，型号：CSM4系列，编码为：CSM4Z-A2B3C3-40-14.7456D18，频率：14.7456MHz，频率稳定性：±30ppm，工作温度范围：-40℃至+85℃，负载电容：18pF，小体积晶振尺寸：12.5x4.5mm金属包装，是一款椭圆形金属壳封装石英晶体，低轮廓表面安装晶体，两脚贴片晶振，无源晶振，石英晶振，石英晶体谐振器，无铅环保晶振，SMD晶体，谐振器。被广泛用于：通讯设备晶振，无线晶振，蓝牙模块晶振，无线局域网晶振，MPU，微控制器，机顶盒等应用.
CSM4Z-A2B3C3-40-14.7456D18,Cardinal表面贴装水晶,蓝牙晶振，产品特点：
•薄型表面贴装水晶
•封装是自动表面安装组件和回流焊实践的理想选择
•CSM1-4.6毫米；CSM4-3.5毫米；CSM5-3.0mm高
•AT切割水晶，贴片晶振
•频率范围：3.579545MHz至80MHz

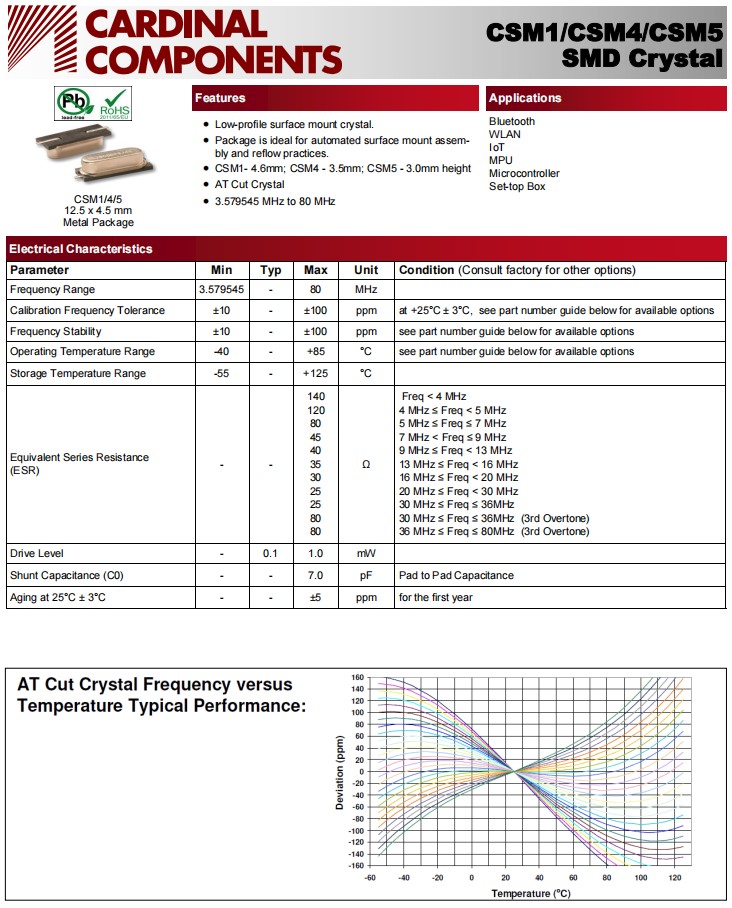

CSM4Z-A2B3C3-40-14.7456D18,Cardinal表面贴装水晶,蓝牙晶振,参数表
Parameter
Min
Typ
Max
Unit
Condition (Consult factory for other options)
Frequency Range
14.7456
MHz
Calibration Frequency Tolerance
±10
-
±100
ppm

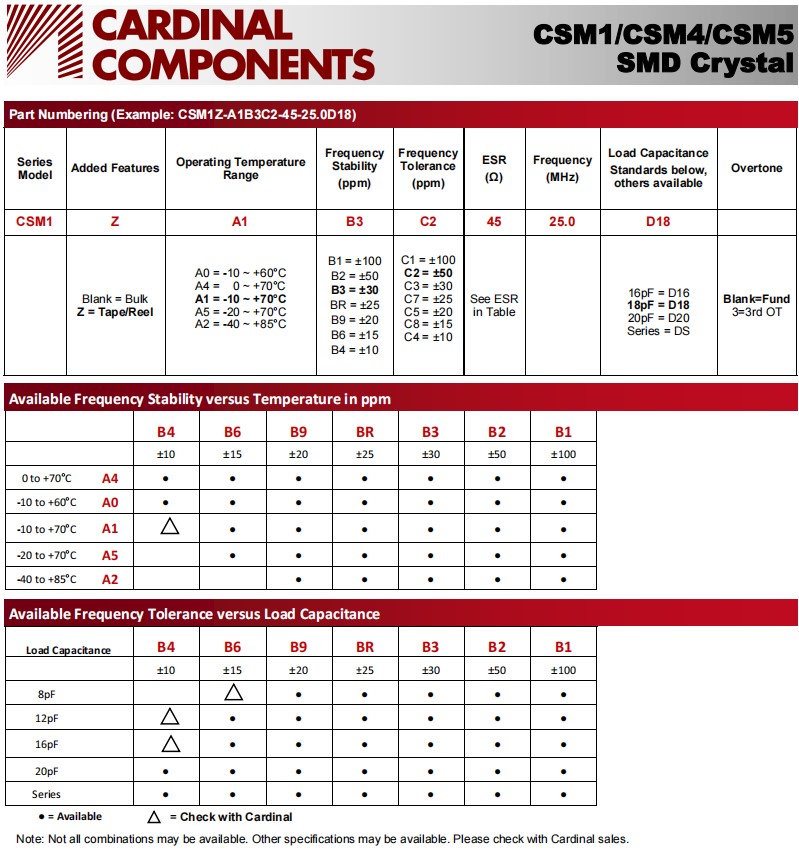

at +25°C ± 3°C, see part number guide below for available options
Frequency Stability
±10
-
±100
ppm
see part number guide below for available options
Operating Temperature Range
-40
-
+85
°C
see part number guide below for available options
Storage Temperature Range
-55
-
+125
°C
Equivalent Series Resistance
(ESR)
-
-
140
120
80
45
40
35
30
25
25
80
80
Ω
Freq < 4 MHz
4 MHz ≤ Freq < 5 MHz
5 MHz ≤ Freq ≤ 7 MHz
7 MHz < Freq ≤ 9 MHz
9 MHz ≤ Freq < 13 MHz
13 MHz ≤ Freq < 16 MHz
16 MHz ≤ Freq < 20 MHz
20 MHz ≤ Freq < 30 MHz
30 MHz ≤ Freq ≤ 36MHz
30 MHz ≤ Freq ≤ 36MHz (3rd Overtone)
36 MHz ≤ Freq ≤ 80MHz (3rd Overtone)
Drive Level
-
0.1
1.0
mW
Shunt Capacitance (C0)
-
-
7.0
pF
Pad to Pad Capacitance
Aging at 25°C ± 3°C
-
-
±5
ppm
for the first year

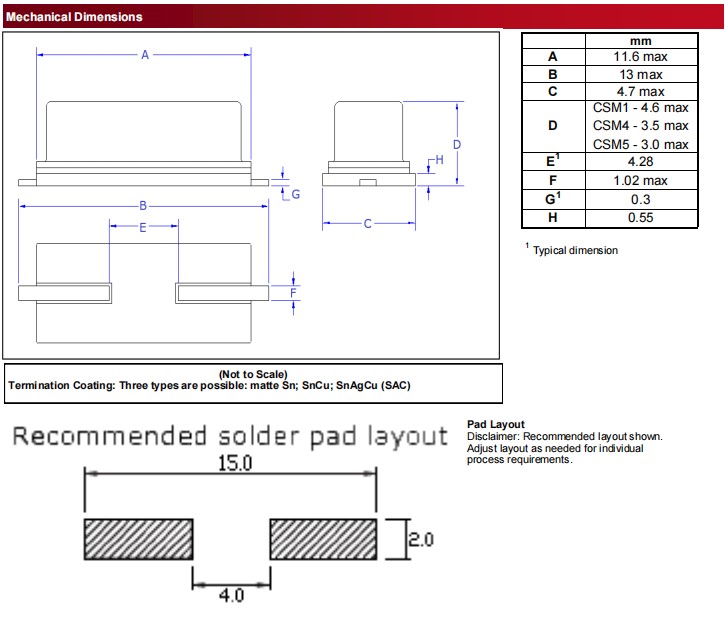

CSM4Z-A2B3C3-40-14.7456D18,Cardinal表面贴装水晶,蓝牙晶振,尺寸图
| 进口晶振编码 | 厂家 | 型号 | 系列 | 频率 |
| CSM4Z-A2B3C3-40-12.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 12MHz |
| CSM4Z-A2B3C3-40-25.0D18-F | Cardinal晶振 | CSM4 | MHz Crystal | 25MHz |
| CSM4Z-A2B3C3-40-10.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 10MHz |
| CSM4Z-A2B3C3-40-20.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 20MHz |
| CSM4Z-A2B3C3-60-6.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 6MHz |
| CSM4Z-A2B3C3-60-8.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 8MHz |
| CSM4Z-A2B3C3-40-29.49152D18-F | Cardinal晶振 | CSM4 | MHz Crystal | 29.49152MHz |
| CSM4Z-A2B3C3-40-26.0D18-F | Cardinal晶振 | CSM4 | MHz Crystal | 26MHz |
| CSM4Z-A2B3C3-180-4.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 4MHz |
| CSM4Z-A2B3C3-60-9.8304D18 | Cardinal晶振 | CSM4 | MHz Crystal | 9.8304MHz |
| CSM4Z-A2B3C3-40-11.0592D18 | Cardinal晶振 | CSM4 | MHz Crystal | 11.0592MHz |
| CSM4Z-A2B3C3-40-16.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 16MHz |
| CSM4Z-A2B3C3-60-7.3728D18 | Cardinal晶振 | CSM4 | MHz Crystal | 7.3728MHz |
| CSM4Z-A2B3C3-40-14.7456D18 | Cardinal晶振 | CSM4 | MHz Crystal | 14.7456MHz |
| CSM4Z-A2B3C3-40-33.0D18 | Cardinal晶振 | CSM4 | MHz Crystal | 33MHz |
