NX1008AB系列晶振进行了产品技术更新
NDK石英晶体：NX1008AB
?移动通信
?短距离无线通信
?消费类电子
特征
超小型、薄型的SMD石英晶体谐振器
?超小型、薄型 (Typ. 1.0×0.8× H : 0.25mm），为1008贴片晶振，
有高信赖性。
?本制品的特性最适用于超小型Wireless LAN、Bluetooth。（短距离无线用途）
?表面贴片型产品。（可对应回流焊）
?满足无铅焊接的回流温度曲线要求。
1、要认识到作为世界一流厂家的使命和责任，要始终在行业中起带头作用。
2、抢先取得社会需求，为客户提供高质量的服务。
3、追求使用更方便、更稳定的发振源，创造更高的附加价值。
4、不畏失败，向困难挑战，努力培养出能自我开发的人才。
5、通过工作发扬人格。
6、尊重个人，努力提高员工的生活水平。
7、以与关系公司、供应商及包括地区社会在内的共同繁荣来回报投资者。
8、致力于保护地球环境，担负起责任。
用途
?移动通信
?短距离无线通信
?消费类电子
特征
超小型、薄型的SMD石英晶体谐振器
?超小型、薄型 (Typ. 1.0×0.8× H : 0.25mm），为1008贴片晶振，
有高信赖性。
?本制品的特性最适用于超小型Wireless LAN、Bluetooth。（短距离无线用途）
?表面贴片型产品。（可对应回流焊）
?满足无铅焊接的回流温度曲线要求。
| 规格 | 值 | 单位 | |
| 额定频率范围 | 40 ≤ F < 64 | 64 ≤ F ≤ 160 | MHz |
| 尺寸大小 (L×W×H) | 1.0×0.8×0.25 | mm | |
| 泛波次数 | 基波 | — | |
| 频率偏差 (25±3°C) (@ +25℃) | ±10 | ±15 | ppm |
| 频率温度特性 (以25℃为基准) | ±10 | ±12 | ppm |
| 等效串联电阻 |
Max. 60 (40 ≤ F < 64MHz)
Max. 50 (64 ≤ F < 76.8MHz)
Max. 30 (76.8 ≤ F ≤ 160MHz)
|
Ω | |
| 负载电容 | 8 | pF | |
| 驱动功率 | 10 (Max. 100) | μW | |
| 工作温度范围 | -30 to +85 | ℃ | |
| 储存温度范围 | -40 to +125 | ℃ | |
| 绝缘阻抗 | Min. ±500 | MΩ | |
| 气密性 | Max. 1.1ppb | Pa m3/s | |
| 规格料号 | STD-CIY-2 | — | |

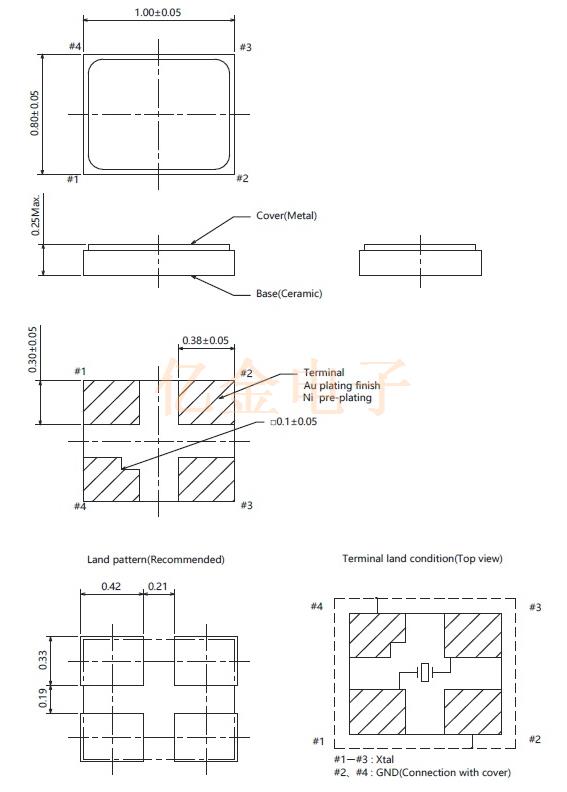

尺寸图
