石英晶振,贴片晶振,YJ-6035mm晶振

频率：10M~125MHZ

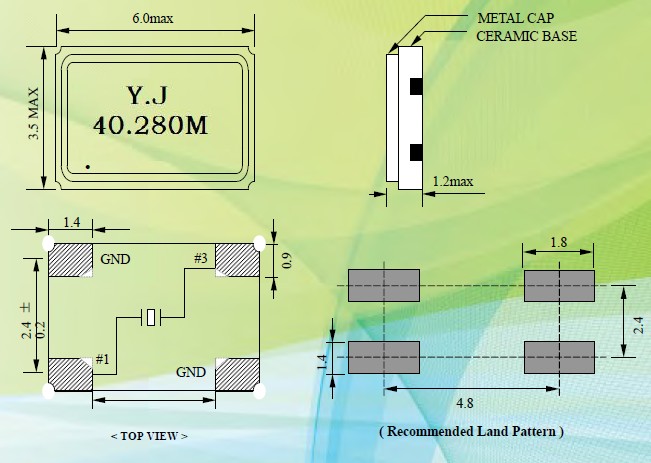

尺寸：6.0x3.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27876565

YJ-SY-1

深圳市宝安亿金电子是一家专业生产晶振的大型厂家,工厂生产的晶体振动子国内外均有销售为了各大客户能更准确找到适合的产品,亿金公司成功建立属于自己的官方网站为各户提供一站式服务,不仅有产品图还有详细规格书下载,还提供产品的正确使用方法和到问题解决为客户省时省心又省力,选择亿金是您最忠实的合作伙伴.下面介绍关于晶振的产品性能,49S晶振,49/U,49/SSMD,6035mm,5032mm,3225mm圆柱晶振系列.
应频率从3,579545MHZ----75MHZ,其中基频AT切范围从3,579545MHZ----27MHZ；
基频BT切范围从24MHZ----40MHZ:频率频差范围:+/-5PPM--+/-50PPM
负载电容:12---50PF或串联；激励功率:0,1--2M；温度范围:-20-----70；电阻:30OHM.

yijin-1

石英晶振,贴片晶振,石英晶振,YJ-6035mm晶振亿金电子所生产的贴片晶振外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.公司以精益求精的要求来满足广大客户的需求.

很多通讯产品上大多数用到石英晶振,各种不同体积插件或者贴片晶振在产品中具有高稳定性能作用频率可根据产品需要来订做亿金生产游戏机晶振,键盘晶体,电话机晶振,数码产品HC49/S,HC49/SMD,7050mm,6035,3225晶振等体积,生产的是一个通用的规格尺寸,采用正常的接缝密封可靠的方法.晶振产品从低频率1.8MHz的频带,在极宽的频率范围内,适用于高频率的基频和泛音.各种无线通信设备和控制设备,如移动通信的应用中,工业和消费,以及大众数码产品,显示适用于所有应用程序的特性和性能.
以下是办公必须用到的电脑周边数码产品一些常用石英晶振频率
电脑周边产品常用石英振荡子频率
1,主板主要用到晶振频率为:14.318MHZ,24576,25MHZ,27MHZ,32.768KHZ
2,显示器主要用晶振频率为:8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ
3,硬盘主要用晶振频率为:23.040MHz,28.224MHz
4,光驱主要用晶振频率为:33.8688MHz,16.9344MHz,18.432MHz
5,键盘主要用晶振频率为:6.000MHz
6,鼠标主要用晶振频率为:6.000MHz,12.000MHz,24.000MHz,无线鼠标频率很多,读卡器等
7,摄像头主要晶振的频率为:12.000MHz
8,蓝牙主要用晶振频率为:16.000MHz
9,无线WIFI主要用到的频率为:25.000MHz,2.5G/3G(40.000MHz,44.000MHz)网络传输
10,ADSL主要用到的频率为:12.288MHz,35.328MHz,50.000MHz而且包含VOIP/存储/显示/图像/网络等等系列产品.

yijin-2

亿金晶振规格	单位	YJ-6035mm晶振频率范围	石英晶振基本条件
标准频率	f_nom	10MHZ~125MHZ	标准频率
储存温度	T_stg	-20°C ～ +70°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

yijin-4

在使用亿金贴片晶振时应注意以下事项:

晶振在工作中出现异常技术问题：

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.石英晶振,贴片晶振,YJ-6035mm晶振

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶体,石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果贴片石英晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.

yijin-5
