精工晶振,石英晶振,VT-150-F晶振

频率：32.768KHz

尺寸：5.0*1.5mm

工作温度:-10℃~+60℃

保存温度:-30℃~+70℃

负载电容:12.5pF

对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27876565

SEIKO-1 用精密加工技术支持社会发展：精工运用源自腕表制造的精密加工技术，制造从医疗仪器到汽车、手机的广泛领域的精密零件，支持社会发展。除此以外，我们生产的机床产品凝聚了精工在金属加工领域所积累的高度工艺，得到了众多汽车零件厂商的青睐，为其高精度的生产制造贡献着自己的力量。
小型、低功耗、高功能：在石英腕表开发中诞生的精工的CMOS-IC和石英晶振，32.768K钟表晶振,贴片晶振,石英晶体谐振器具有小型、低功耗和高性能的特点。在数码家电、汽车、　　产业用设备等广泛领域中，为最终产品的性能提升做出了贡献。5.0*1.5mm圆柱晶体,DIP晶体谐振器,VT-150-F晶振
2016年时值创业135年，为了体现口号的精神，我们制定了面向10年后的未来奋斗目标作为长期愿景。今后也将以引领时代的先进性和创新性，紧贴时代，提供令人铭记于心的产品、质量和服务，旨在成为与全世界的人们分享感动的全球化企业集团。

yijin-1

精工晶振,石英晶振,VT-150-F晶振.32.768K时钟晶体具有小型,轻型的插件晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.对于圆柱晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上,保证晶振产品的温度特性.

yijin-2

精工晶振	单位	VT-150-F晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-30°C ～ +70°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	4.5pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

yijin-3

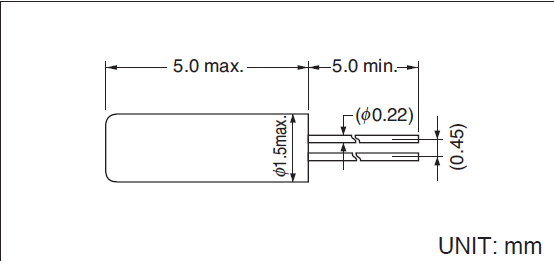

VT-150 5.0-1.5

yijin-4

超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。5.0*1.5mm圆柱晶体,DIP晶体谐振器,VT-150-F晶振
（2）使用VT-150-F晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对音叉石英晶振产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。精工晶振,石英晶振,VT-150-F晶振
使用环境（温度和湿度）
请在规定的温度范围内使用VT-150-F插件晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
