希华晶体遥遥领先于同行的32.768K音叉晶振

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2023-09-26 14:03:32【大中小】

分享到：

希华提供一系列 32.768 kHz 音叉晶体，採用最先进光刻制程技术，来实现卓越的稳定性和信赖性。音叉型晶体具备低功耗特性 0.1 µW 及微型设计，最小尺寸至1.6 x 1.0mm，适合应用在穿戴式装置、物联网装置、无线通讯、消费性电子产品、笔记型电脑、智慧电錶、安全系统和个人医疗设备。32.768 kHz 音叉型晶体系列包括 XTL72 (3.2 x 1.5 mm)、微型 XTL74 (2.0 x 1.2 mm) 和超微型 XTL75 (1.6 x 1.0 mm)，支援 ±20ppm 的标准频率容差，并提供多种负载电容选项，包括 12.5pF、9pF、7pF 等，一般工作温度范围为 -40°C 至 85°C， AEC-Q200 标准的汽车和工业应用可扩展至 -40°C 至 125°C。

整合上下游，开发到生产，自给自足.

希华在光蚀刻制程技术上的创新与突破，结合台湾唯一拥有上游长晶技术，整合上下游资源的能力，使音叉型晶体从开发到生产自己自足，不需外求，更加提升希华音叉晶体的竞争优势。主要生产尺寸，从 3.2 x 1.5 mm到小型化 2.0 x 1.2 mm & 1.6 x 1.0 mm 皆可量产。

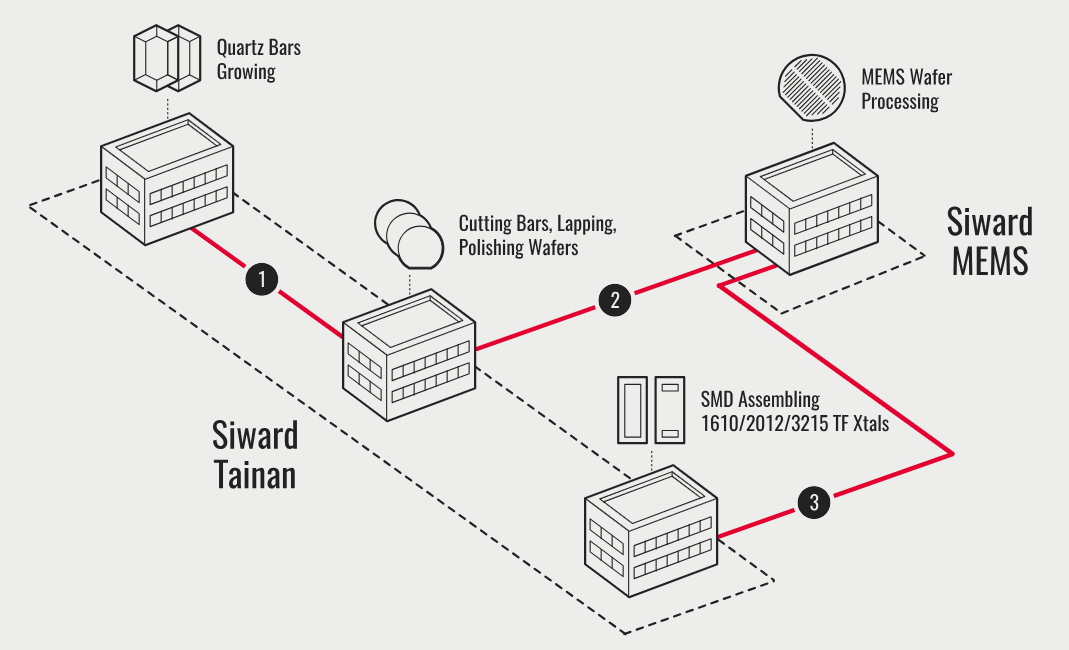

流程分工图

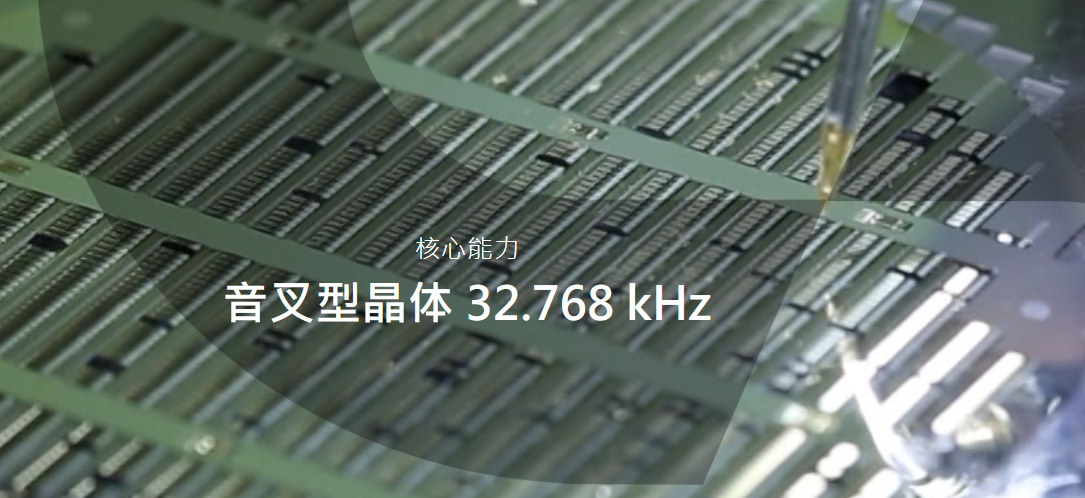

音叉表晶生产流程，从南科的晶棒生产、切割、研磨成wafer原材，配合光蚀刻制程生产技术，制作成音叉型晶体 wafer，最后于南科专线生产，产能自己自足不需外求，不仅确保高品质水晶晶棒之供应，也能充分掌握产能及交货期。

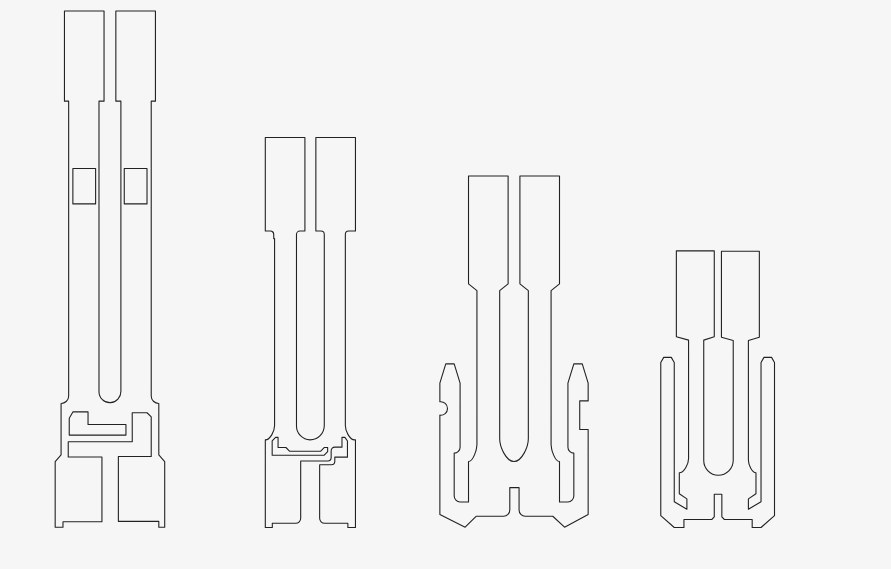

各种尺寸与设计能力

从大尺寸3.2 x 1.5晶振到小尺寸2.0 x 1.2晶振 & 1.6 x 1.0晶振皆可量产，具备晶片设计能力，因应各种不同领域应用与客户需求。

设立专线

于台南有专属音叉型晶体生产高度自动化工厂，设立专线以确保产品品质，达到最高要求。

音叉晶片能力

技术层次

高精度产品的微机电技术，最重要的是产品尺寸精细度要求。利用微机电技术都能掌握至2um以内，比起传统加工方式更为稳定，良率也较高。

创新性

音叉产品是一种非常讲求尺寸精度的产品，故在生产过程中如何控制产品尺寸非常重要的课题，目前市场上的产品还并不多，毕竟小型化技术是相当困难。希华采用最先进光蚀刻制程技术，使小型化产品能有更稳定的生产条件，不但缩短了生产时间，并大大提升了电性能力，在生产的良率上以及客户的信赖性上，都有非常大的突破。

可行性与商业性

市面上的音叉型石英晶振种类繁多，需求最大量的产品外观为3.2 x 1.5 mm，但对应市场上2.0 x 1.2 mm & 1.6 x 1.0 mm正崛起的情况之下，在产能提升状态下首当其冲的就是成本问题，希华有着领先的光蚀刻制程技术，能快速对应不同尺寸产品因应各种需求。加上良率的提升，以最低成本作出最大产能，不仅仅能在市场上占有一席之地，还具有非常大的竞争力。

SIWARD原厂编码	生产商品牌	型号	频率	频率偏差度	负载电荷	工作温度
XTL721-Q23-048	Siward晶振	XTL72	32.768 kHz	±20ppm	6pF	-40°C ~ 85°C
XTL721-S349-005	Siward晶振	XTL72	32.768 kHz	±20ppm	7pF	-40°C ~ 85°C
XTL721-S999-301	Siward晶振	XTL72	32.768 kHz	±20ppm	9pF	-40°C ~ 85°C
XTL721-S999-429	Siward晶振	XTL72	32.768 kHz	±20ppm	6pF	-40°C ~ 85°C
XTL741-S999-319	Siward晶振	XTL74	32.768 kHz	±20ppm	9pF	-40°C ~ 85°C
XTL741-U11-402	Siward晶振	XTL74	32.768 kHz	±20ppm	7pF	-40°C ~ 85°C
XTL741-S999-298	Siward晶振	XTL74	32.768 kHz	±20ppm	12.5pF	-40°C ~ 85°C
XTL741-S999-379	Siward晶振	XTL74	32.768 kHz	±20ppm	7pF	-40°C ~ 85°C
XTL741-S999-327	Siward晶振	XTL74	32.768 kHz	±20ppm	4pF	-40°C ~ 85°C
XTL721-S999-286	Siward晶振	XTL72	32.768 kHz	±20ppm	12.5pF	-40°C ~ 85°C
XTL751-S999-544	Siward晶振	XTL75	32.768 kHz	±20ppm	12.5pF	-40°C ~ 85°C
XTL751-S999-548	Siward晶振	XTL75	32.768 kHz	±20ppm	9pF	-40°C ~ 85°C
XTL751-S999-420	Siward晶振	XTL75	32.768 kHz	±20ppm	7pF	-40°C ~ 85°C
CGX70502-13.800-G108	Siward晶振	CGX-70502	13.8 MHz	±50ppm	16pF	-10°C ~ 60°C
CGX70502-14.050-G109	Siward晶振	CGX-70502	14.05 MHz	±50ppm	16pF	-10°C ~ 60°C
CGX70502-14.800-H134	Siward晶振	CGX-70502	14.8 MHz	±50ppm	16pF	-10°C ~ 60°C
CGX70502-15.425-H135	Siward晶振	CGX-70502	15.425 MHz	±50ppm	16pF	-10°C ~ 60°C
CGX70502-15.925-H136	Siward晶振	CGX-70502	15.925 MHz	±50ppm	16pF	-10°C ~ 60°C
CGX70502-16.300-H137	Siward晶振	CGX-70502	16.3 MHz	±50ppm	16pF	-10°C ~ 60°C
XTL581100-J96-011	Siward晶振	SX-2520	16 MHz	±10ppm	8pF	-20 ℃~70 ℃
XTL571200-K114-002	Siward晶振	SX-3225	12 MHz	±10ppm	10pF	-40°C ~ 85°C
XTL571150-F98-063	Siward晶振	SX-3225	24 MHz	±15ppm	18pF	-20 ℃~70 ℃
XTL571100-H201-493	Siward晶振	SX-3225	25 MHz	±10ppm	12pF	-20 ℃~70 ℃
XTL541200-C282-030	Siward晶振	SX-5032	8 MHz	±20ppm	20pF	-40°C ~ 85°C
XTL5A1100-M118-056	Siward晶振	SXT-2520	26 MHz	±10ppm	7pF	-30°C ~ 85°C
XTL5A1100-M118-132	Siward晶振	SXT-2520	26 MHz	±10ppm	7pF	-30°C ~ 105°C
XTL5A1100-S362-009	Siward晶振	SXT-2520	26 MHz	±10ppm	9pF	-30°C ~ 85°C
XTL55S16-S208-018TR4	Siward晶振	SX-4025	16 MHz	±10ppm	9pF	-20 ℃~75 ℃
XTL721-G78-1609	Siward晶振	CSF-3215	32.768 kHz	±20ppm	12.5pF	-40°C ~ 85°C
XTL741-R53-039	Siward晶振	SF-2012	32 kHz	±20ppm	12.5pF	-40°C ~ 85°C
XTL741-S999-321	Siward晶振	SF-2012	32.768 kHz	±20ppm	12.5pF	-40°C ~ 85°C
XTL501100-F98-044	Siward晶振	SX-2016	24 MHz	±10ppm	8pF	-20 ℃~75 ℃
XTL501100-S413-007	Siward晶振	SX-2016	32 MHz	±10ppm	9pF	-20 ℃~75 ℃
XTL541200-C282-030	Siward晶振	SX-5032	8 MHz	±20ppm	20pF	-40°C ~ 85°C
XTL571100-C249-064	Siward晶振	SX-3225	37.4 MHz	±10ppm	10pF	-10°C ~ 70°C
XTL571100-F98-020	Siward晶振	SX-3225	12 MHz	±10ppm	10pF	-20 ℃~70 ℃
XTL571100-H201-493	Siward晶振	SX-3225	25 MHz	±10ppm	12pF	-20 ℃~70 ℃
XTL571100-M118-048	Siward晶振	SX-3225	26 MHz	±10ppm	7.3pF	-20 ℃~75 ℃
XTL571100-N98-008	Siward晶振	SX-3225	25 MHz	±10ppm	20pF	-20 ℃~75 ℃
XTL571150-F98-063	Siward晶振	SX-3225	24 MHz	±15ppm	18pF	-20 ℃~75 ℃
XTL571150-G47-219	Siward晶振	SX-3225	25 MHz	±10ppm	18pF	-40°C ~ 85°C
XTL571150-M118-070	Siward晶振	SX-3225	40 MHz	±7ppm	13pF	-40°C ~ 85°C
XTL571200-H201-177	Siward晶振	SX-3225	32 MHz	±10ppm	9pF	-40°C ~ 85°C
XTL571200-V42-001	Siward晶振	SX-3225	12 MHz	±20ppm	20pF	-10°C ~ 70°C
XTL571300-U11-279	Siward晶振	SX-3225	12 MHz	±30ppm	12pF	-40°C ~ 85°C
XTL581100-J96-011	Siward晶振	SX-2520	16 MHz	±10ppm	8pF	-20 ℃~70 ℃
XTL581100-M171-008	Siward晶振	SX-2520	38.4 MHz	±10ppm	10pF	-30°C ~ 85°C
XTL581200-G47-319	Siward晶振	SX-2520	12 MHz	±10ppm	10pF	-40°C ~ 85°C
XTL581150-G47-223	Siward晶振	SX-2520	40 MHz	±10ppm	12pF	-30°C ~ 85°C
XTL501300-A292-004	Siward晶振	SX-2016	16 MHz	±20ppm	9pF	-40°C ~ 85°C
