muRata晶振,石英晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
频率:10M~52MHZ
尺寸:5.0x3.2
5032封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器.5032晶振在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求.5032贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,5032封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号.
村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.
村田公司是一家使用性能优异电子原料,设计、制造最先进的陶瓷晶振,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.
从设计阶段开始减少环保负荷的体制建设,村田由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.此外,社长的咨询机构—环保委员会,还针对各据点的活动情况和全公司的环保课题进行议论和探讨.此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.
muRata晶振,石英晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶体谐振器利用压电效应对某些电介质施加械力引起它们内部正负电荷中心相对位移,产生极化从而导致介质两端表面内出现符号相反的束缚电荷,在一定应力范围内机械力与电荷呈线性可逆关系,这种现象称为压电效应.石英晶体谐振器常用体积应用到消费类,以及家用电器,电子玩具的常用体积有以下几种比较常用HC49/S,HC49/SMD,5×7mm,6×3.5mm,3.2×2.5mm体积大小的晶体谐振器这些属于常用体积,产品采用正常的接缝密封可靠的方法,从低频率的8MHz的频带在很宽的频率范围内,以高频率的泛音.无论各种无线通信设备和控制设备,如移动通信应用,工业和消费,电子游戏玩具产品,我们将会按最严格的标准来满足市场发展及需求.
产品类别 | 水晶单位 |
---|---|
系列 | XRCLK |
类型 | TSS-5032A晶振 |
晶振频率 | 10M~52MHZ |
频率容差 | 最多+/- 10ppm。(25 +/- 3℃) |
工作温度范围 | -30℃至85℃ |
温度变化 | 最多+/- 15ppm |
频率老化 | +/- 3ppm最大/年 |
等效串联电阻(ESR) | 最大80欧姆 |
驱动电平(DL) | 60μW |
负载电容(Cs) | 为8pF |
形状 | SMD |
洗 | 无法使用 |

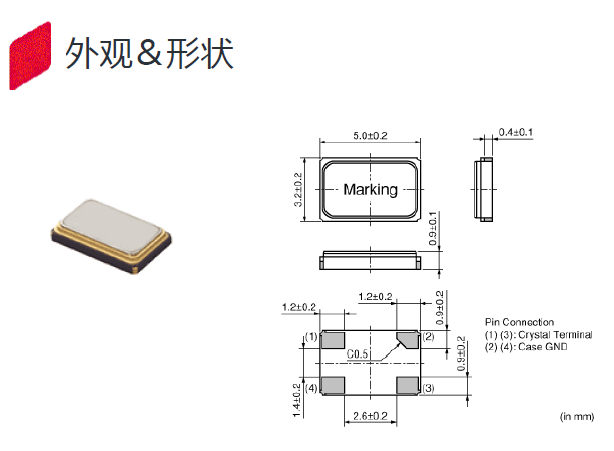

长x宽(大小) | 5.0x3.2mm |
村田贴片晶振型号对照表
XRCHJ
|
TDS-2520F晶振 |
2.5×2.0×0.5 |
16至52MHz |
缝合密封包 适用于各类数字通讯设备 |
XRCJK
|
TSS-3225J晶振 |
3.2×2.5×0.8 |
12到52MHz | |
XRCLK
|
TSS-5032A晶振 |
5.0×3.2×1.05 |
10到52MHz |
日本进口TSS-5032A晶振编码
村田晶振编码 | 型号 | 频率 | 频率公差 | 其他用途 |
XRCLK10M000F1QA8J1 | TSS-5032A | 10.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK10M000F1QA8P0 | TSS-5032A | 10.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK12M000F1QA6J1 | TSS-5032A | 12.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK12M000F1QA6P0 | TSS-5032A | 12.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK14M745F1QB6J1 | TSS-5032A | 14.7456MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK14M745F1QB6P0 | TSS-5032A | 14.7456MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK16M000F1QA7J1 | TSS-5032A | 16.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK16M000F1QA7P0 | TSS-5032A | 16.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK21M250F1QA8J1 | TSS-5032A | 21.2500MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK21M250F1QA8P0 | TSS-5032A | 21.2500MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK52M000F1QA0J1 | TSS-5032A | 52.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
XRCLK52M000F1QA0P0 | TSS-5032A | 52.0000MHz | ±10ppm max. (25±3℃) | 消费级 |
在使用村田晶振时应注意以下事项:
1:机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管石英晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.muRata晶振,石英晶振,TSS-5032A晶振,XRCLK10M000F1QA8P0晶振
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些村田5032贴片晶振,石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
