日本村田晶振,贴片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振

频率：12M~52MHZ

尺寸：3.2x2.5mm

3225mm体积非常小的SMDcrystal器件,3225晶振是民用小型无线数码产品的不错选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线：0755-27876565

muRata-1

村田公司是一家使用性能优异电子原料,设计、制造最先进的陶瓷晶振,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.

村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.

从设计阶段开始减少环保负荷的体制建设,村田由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.此外,社长的咨询机构—环保委员会,还针对各据点的活动情况和全公司的环保课题进行议论和探讨.此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

截止到2006年度,村田晶振公司在国内外的所有生产据点以及国内的非生产据点——村田制作所总公司、东京分公司、营业所,均取得了ISO14001认证.此后,村田努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.村田力求通过此举,落实从设计、开发到生产、销售的一条龙环保管理,同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等,以提高整个集团的环保绩效.

yijin-1

日本村田晶振,贴片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

产品类别	水晶单位
系列	XRCJK
类型	TSS-3225J晶振
晶振频率	12M~52MHZ
频率容差	最多+/- 10ppm。（25 +/- 3℃）
工作温度范围	-30℃至85℃
温度变化	最多+/- 15ppm
频率老化	+/- 3ppm最大/年
等效串联电阻（ESR）	最大80欧姆
驱动电平（DL）	30μW
负载电容（Cs）	为8pF
形状	SMD
洗	无法使用
长x宽（大小）	3.2x2.5mm

村田贴片晶振型号对照表

XRCHJ	TDS-2520F晶振	2.5×2.0×0.5	16至52MHz	缝合密封包适用于各类数字通讯设备
XRCJK	TSS-3225J晶振	3.2×2.5×0.8	12到52MHz
XRCLK	TSS-5032A晶振	5.0×3.2×1.05	10到52MHz

yijin-3

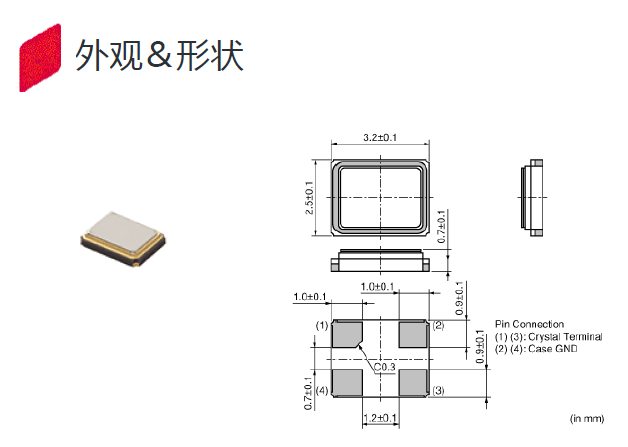

XRCJK26M000F1QC3P0 3.2-2.5

村田TSS-3225J晶振编码

村田贴片晶振	型号	频率	频率公差	其他用途
XRCJK12M000F1QB4P0	TSS-3225J晶振	12.0000MHz	±10ppm max. (25±3℃)	消费级
XRCJK13M000F1QA3P0	TSS-3225J晶振	13.0000MHz	±10ppm max. (25±3℃)	消费级
XRCJK15M360F1QA0P0	TSS-3225J晶振	15.3600MHz	±10ppm max. (25±3℃)	消费级
XRCJK20M000F1QB3P0	TSS-3225J晶振	20.0000MHz	±10ppm max. (25±3℃)	消费级
XRCJK24M576F1QA0P0	TSS-3225J晶振	24.5760MHz	±10ppm max. (25±3℃)	消费级
XRCJK26M000F1QC3P0	TSS-3225J就	26.0000MHz	±10ppm max. (25±3℃)	消费级
XRCJK36M000F1QA0P0	TSS-3225J晶振	36.0000MHz	±10ppm max. (25±3℃)	消费级
XRCJK40M000F1QA2P0	TSS-3225J晶振	40.0000MHz	±10ppm max. (25±3℃)	消费级
XRCJK52M000F1QA0P0	TSS-3225J晶振	52.0000MHz	±10ppm max. (25±3℃)	消费级

yijin-4 在使用村田晶振时应注意以下事项:

以下是石英晶振电路设计匹配问题：

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下：
镉和CG是外部负载电容,其中已建成的芯片组.（请参阅芯片组的规格）
Rf为具有200KΩ/1MΩ反馈电阻.它的内置芯片一般设置.
Rd为限流电阻470Ω与1KΩ.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍.它可写为|-R|>5的Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于200Ω时的村田晶振电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻（-R）以下说明：

线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值.
（3）振荡期间测量R的值.
（4）你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附：所连接的电路的杂散电容,可能会影响测定值.

如果村田车载晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况：

降低外部电容（Cd和CG）的值,并采用其他晶振具有较低负载电容（CL）.
采用具有较低电阻（RR）的晶振.
使用光盘和CG的不等价的设计.我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.日本村田晶振,贴片晶振,TSS-3225J晶振,XRCJK26M000F1QC3P0晶振

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下-电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
