MuRata晶振,石英晶体,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振

频率:10M~52MHZ

尺寸:5.0x3.2mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 MuRata晶振,石英晶体,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振

muRata-1

村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.

村田晶振发展史:

1973年10月 在中国香港成立销售公司—村田有限公司

1978年11月 收购台湾的生产销售公司—美国企业的当地法人「Mallory现在的(台湾村田股份有限公司)]

1994年7月   在中国北京成立制造公司—北京村田电子有限公司,主要生产销售,贴片陶瓷晶振,陶瓷晶体,陶瓷谐振器等

1994年12月 在中国江苏省无锡市成立生产,销售公司—无锡村田电子有限公司

1995年5月   在中国上海成立销售公司—村田电子贸易(上海)有限公司

1999年7月   在中国深圳成立销售公司—村田电子贸易(深圳)有限公司

1999年8月   在中国天津成立销售公司—村田电子贸易(天津)有限公司,主要生产销售陶瓷晶振,村田陶瓷谐振器,村田晶振等

2001年7月   在中国香港成立制造,销售公司—香港村田电子有限公司

2005年6月   在中国广东省深圳市成立制造公司—深圳科技有限公司

2005年12月 在中国上海成立中华地区销售统括公司—村田(中国)投资有限公司

2006年4月    Murata Electronics North America Inc.收购SyChip (在中国有SyChip的上海分公司)

2006年10月 在四川大学、浙江大学、中国科学技术大学、武汉大学开始实施助学金制度

2007年3月   在村田(中国)投资有限公司增资及设立了内部研发中心

2007年4月   成立了村田(中国)投资有限公司浦东分公司与上海SyChip,共同进行研发工作

2009年5月   在上海村田(中国)投资有限公司新办公大楼竣工

yijin-1

MuRata晶振,石英晶体,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振,5032封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器.5032晶振在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求.5032贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,5032封装石英表贴式晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

yijin-2

产品类别

水晶单位

系列

XRCLH

类型

TAS-5032F晶振

频率

10M~52MHz

频率容差

最多+/- 10ppm。(25 +/- 3℃)

工作温度范围

-30℃至85℃

温度变化

最多+/- 15ppm

频率老化

+/- 1ppm最大/年(+/-3ppm最多/ 5年)

等效串联电阻(ESR)

最大60欧姆

驱动电平(DL)

30μW

负载电容(Cs)

为8pF

形状

SMD

无法使用

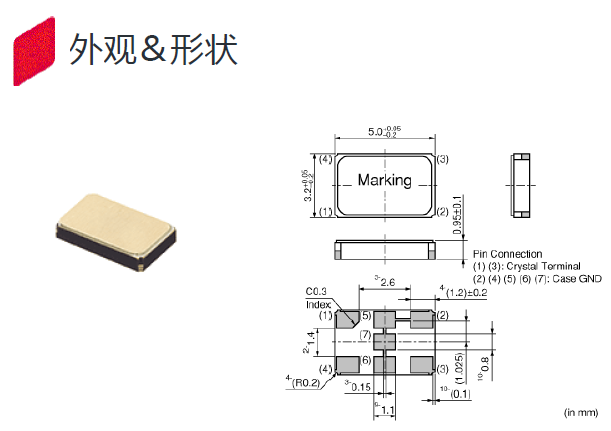

长x宽(大小)

5.0x3.2mm

村田工业级贴片晶振型号表

系列 村田晶振型号 尺寸 (mm)* 频率 备考
XRCHJ
 TDS-2520F 2.5×2.0×0.5
16~52MHz

金属封装
通信设备、无线控制设备中

XRCJK
TSS-3225J 3.2×2.5×0.8
12~52MHz
XRCLH
TAS-5032F 5.0×3.2×1.05
10~52MHz

yijin-3

XRCLH10M000F1QA4P0 5.0_3.2

村田TAS-5032F晶振原厂编码

村田晶振原厂编码 型号 频率 频率公差 其他用途
XRCLH10M000F1QA4J1 TAS-5032F 10.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH10M000F1QA4P0 TAS-5032F 10.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH12M000F1QA0J1 TAS-5032F 12.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH12M000F1QA0P0 TAS-5032F 12.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH14M745F1QA0J1 TAS-5032F 14.7456MHz ±10ppm max. (25±3℃) 工业级
XRCLH14M745F1QA0P0 TAS-5032F 14.7456MHz ±10ppm max. (25±3℃) 工业级
XRCLH16M000F1QA2J1 TAS-5032F 16.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH16M000F1QA2P0 TAS-5032F 16.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH21M250F1QA0J1 TAS-5032F 21.2500MHz ±10ppm max. (25±3℃) 工业级
XRCLH21M250F1QA0P0 TAS-5032F 21.2500MHz ±10ppm max. (25±3℃) 工业级
XRCLH52M000F1QA1J1 TAS-5032F 52.0000MHz ±10ppm max. (25±3℃) 工业级
XRCLH52M000F1QA1P0 TAS-5032F 52.0000MHz ±10ppm max. (25±3℃) 工业级

yijin-4在使用村田晶振时应注意以下事项:

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储, ,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.MuRata晶振,石英晶体,TAS-5032F晶振,XRCLH10M000F1QA4P0晶振

机械振动的影响

  当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作

yijin-5

YJ-6

深圳市亿金电子有限公司    SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone联系人黄娜:18924600166

QQ工作QQ:857950243

myt贸易通:yijindz2014

tel座机:0755-27876565

email邮箱:yijindz@163.com

inter 网址:http://www.yijindz.com

mwx微信:yijindz,公众号:NDKcrystal

home地址:广东省深圳市宝安区107国道旁甲岸路
