村田晶振,石英晶体,HCR2016晶振,XRCGB24M000F0Z00R0晶振

频率:16M~50MHZ

尺寸:2.0x1.6mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27876565
QQ咨询 点击这里给我发消息 村田晶振,石英晶体,HCR2016晶振,XRCGB24M000F0Z00R0晶振

muRata-1

村田公司是一家使用性能优异电子原料,设计、制造最先进的陶瓷晶振,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.

村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.

村田制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献.

yijin-1

村田晶振,石英晶体,HCR2016晶振,XRCGB24M000F0Z00R0晶振,体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有AT切、BT切.其它切型还有CT、DT、GT、NT等.超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

yijin-2

村田晶振

晶体谐振器

系列名

XRCGB

型号

HCR2016晶振

频率

16M~50MHZ

频率公差

±100ppm max. (25±3℃)

工作温度范围

-40℃to 105℃

频率温度特性

±100ppm max.

频率老化

±5ppm max./year

等效串联电阻(ESR)

150Ω max.

驱动电平(DL)

150μW (300μW max.)

负载电容量(Cs)

6pF

形状

SMD

清洗

不支持

长x宽

2.0x1.6mm

村田晶振编码 型号 频率 频率公差 其他用途
XRCGB24M000F0Z00R0 HCR2016 24.0000MHz ±100ppm max. (25±3℃) 工业级
XRCGB24M576F0Z00R0 HCR2016 24.5760MHz ±100ppm max. (25±3℃) 工业级
XRCGB25M000F0Z00R0 HCR2016 25.0000MHz ±100ppm max. (25±3℃) 工业级
XRCGB26M000F0Z00R0 HCR2016 26.0000MHz ±100ppm max. (25±3℃) 工业级
XRCGB27M000F0Z00R0 HCR2016 27.0000MHz ±100ppm max. (25±3℃) 工业级
XRCGB27M120F0Z00R0 HCR2016 27.1200MHz ±100ppm max. (25±3℃) 工业级
XRCGB30M000F0Z00R0 HCR2016 30.0000MHz ±100ppm max. (25±3℃) 工业级
XRCGB31M250F0Z00R0 HCR2016 31.2500MHz ±100ppm max. (25±3℃) 工业级
XRCGB32M000F0Z00R0 HCR2016 32.0000MHz ±100ppm max. (25±3℃) 工业级
XRCGB33M868F0Z00R0 HCR2016 33.8688MHz ±100ppm max. (25±3℃) 工业级
XRCGB40M000F0Z00R0 HCR2016 40.0000MHz ±100ppm max. (25±3℃) 工业级

yijin-3

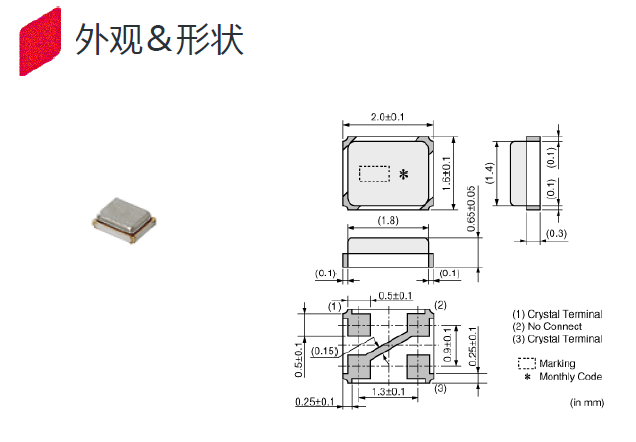

XRCGB24M000F0Z00R0 2.0-1.6

村田石英贴片晶振型号列表

型号 尺寸 (mm)* 频率 备考
XRCTD
XRCED
MCR1210晶振 1.2×1.0×0.30
1.2×1.0×0.33
32~52MHz
金属封装
小型无线通信设备
小型民生機器
XRCFD
XRCMD
MCR1612晶振 1.6×1.2×0.35
1.6×1.2×0.33
24~29.99MHz
30~48MHz
XRCGB
HCR2016晶振 2.0×1.6×0.7
16~50MHz
树脂封装
无线通信设备
民生機器
XRCPB
HCR2016晶振 2.0×1.6×0.5
24~48MHz
XRCHA
HCR2520晶振 2.5×2.0×0.8
16~20MHz

yijin-4在使用村田晶振时应注意以下事项:

晶振在工作中出现异常技术问题:

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

    你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.村田晶振,石英晶体,HCR2016晶振,XRCGB24M000F0Z00R0晶振

如果有下列情况发生,村田晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.

比如等效电路测试如下:

dlcs

yijin-5

YJ-6

深圳市亿金电子有限公司    SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone联系人黄娜:18924600166

QQ工作QQ:857950243

myt贸易通:yijindz2014

tel座机:0755-27876565

email邮箱:yijindz@163.com

inter 网址:http://www.yijindz.com

mwx微信:yijindz,公众号:NDKcrystal

home地址:广东省深圳市宝安区107国道旁甲岸路
