泛音石英晶体如何工作?

返回列表 来源:亿金电子 查看手机网址
扫一扫!泛音石英晶体如何工作?扫一扫!
浏览:- 发布日期:2023-06-15 16:27:31【
分享到:

jauch新闻6.1


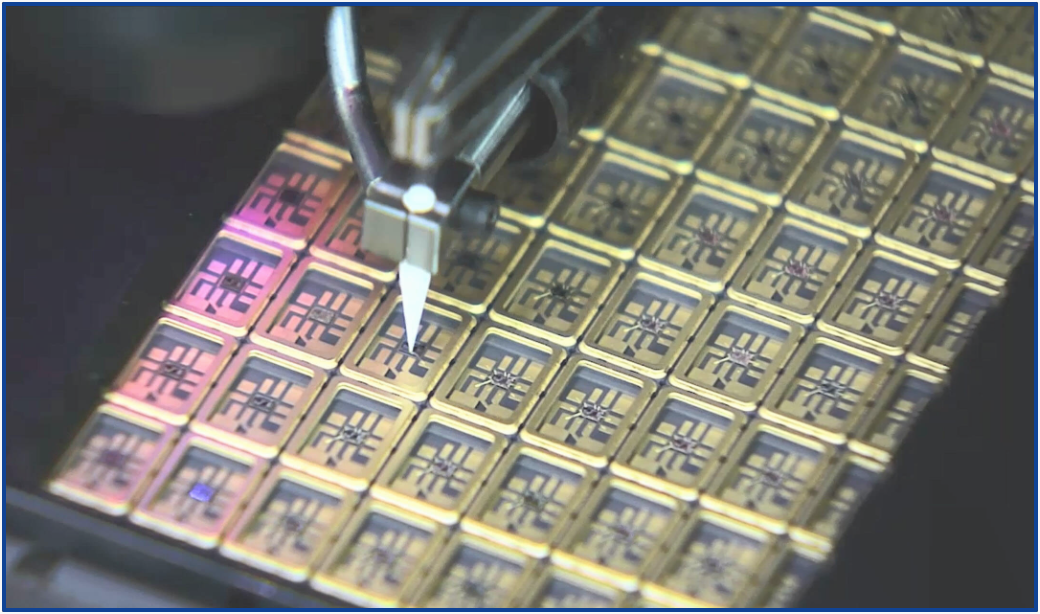

泛音石英晶体如何工作?快速流畅的数据传输在当今世界至关重要。网络和服务器系统旨在以闪电般的速度处理和转发信息。自此,许多应用开始依赖于三位数兆赫 MHz)范围。晶振资料下载

如此高的频率不能用基波音中的AT晶体产生。虽然基频为40至50MHz的石英盘是可行的,但它们的生产涉及相当大的努力和相应的成本。出于这个原因,“泛音晶体”通常用于20兆赫兹以上的频率。

泛音与基本音

泛音石英晶体如何工作?每个石英坯料都有其基本频率。除了这个“基本音调”,每个石英盘还有几个色彩。当对石英施加电压时,它会在其基音。它的泛音也在这个过程中被触发,但它们信号明显弱于基本音。事实上,大多数泛音信号只导致正常相位的时间噪声。

通过巧妙的构造 振荡器电路,可以驱动石英的泛音的基本语气。在石英振荡器电路,以放大石英的泛音信号。

此技术允许工程师将远高于其基本音调的频率“挤出”一个 石英晶振。例如,如果石英以基本音振荡 20MHz,第三个泛音以60MHz振荡,第五个泛音振荡 在 100MHz 时。由于振荡器电路的电子特性, 泛音只能在奇数范围内被激发。

泛音石英如何振荡?

泛音石英晶体如何工作?剩下的问题是关于泛音石英振荡的形状。您可以将泛音振荡想象为晶体基本振荡的倍数。

厚度剪切振荡器的示意图

jauch新闻3.2

让我们以厚度剪切振荡器为例:在电压下,石英的顶部和底部以基本音向相反的方向移动。然而,在泛音中,不仅石英的上下两侧振荡,而且其中的分子层也振荡。这些层也以相反的方向移动,就像晶体的顶部和底部在基本色调中一样。可以这么说,石英不仅在外部振动,而且“本身”振动。

形象地说,可以想象一个泛音石英,就像一个钟摆连接到一条长链上。在基本音调,只有钟摆摆动,但在泛音中每个摆动链节也会摆动。

频率高达250MHz

由其泛音驱动的石英可以产生高达250MHz的频率,从而为通信技术中的快速数据传输奠定了完美的基础。
