S3880-32.768K-T1K,黑色面振荡器,S3880时钟晶振,Pletronics有源晶振,3215贴片晶振
频率:32.768kHz

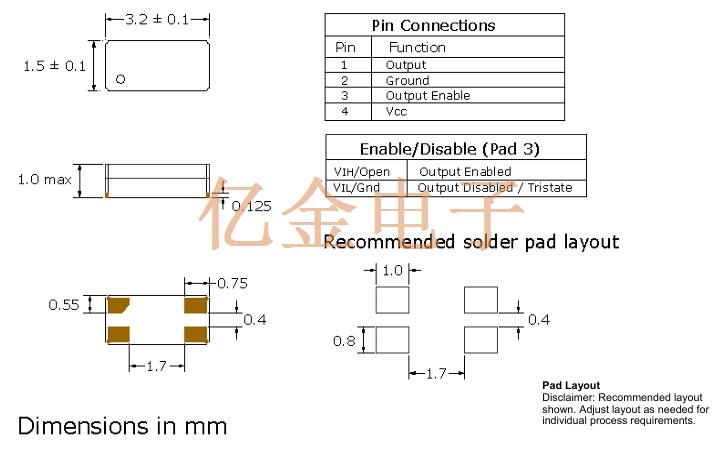

尺寸:3.20 x 1.50mm
S3880-32.768K-T1K,黑色面振荡器,S3880时钟晶振,Pletronics有源晶振,3215贴片晶振
在电子设备对精准计时需求日益增长的当下,Pletronics 的 S3880 - 32.768K - T1K 有源晶振脱颖而出。它采用独特的黑色面设计,不仅外观独特,还具备卓越的性能。作为 3215贴片晶振,其小巧的封装符合现代电子设备小型化的趋势,能轻松集成到各种紧凑的电路板中。该晶振可稳定输出 32.768KHz 的频率,这一频率是时钟计时领域的标准频率,能为电子设备提供精准的时钟信号。有源设计使得它无需复杂的外部电路支持,就能独立工作,输出稳定且准确的时钟脉冲。无论是在智能手表、电子闹钟等消费类计时产品中,还是在工业自动化设备的计时模块里,S3880 32.768K晶振都能凭借其稳定的性能,确保设备的时间显示和计时功能精准无误,为用户提供可靠的时间服务。
Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.
S3880-32.768K-T1K,黑色面振荡器,S3880时钟晶振,Pletronics有源晶振,3215贴片晶振

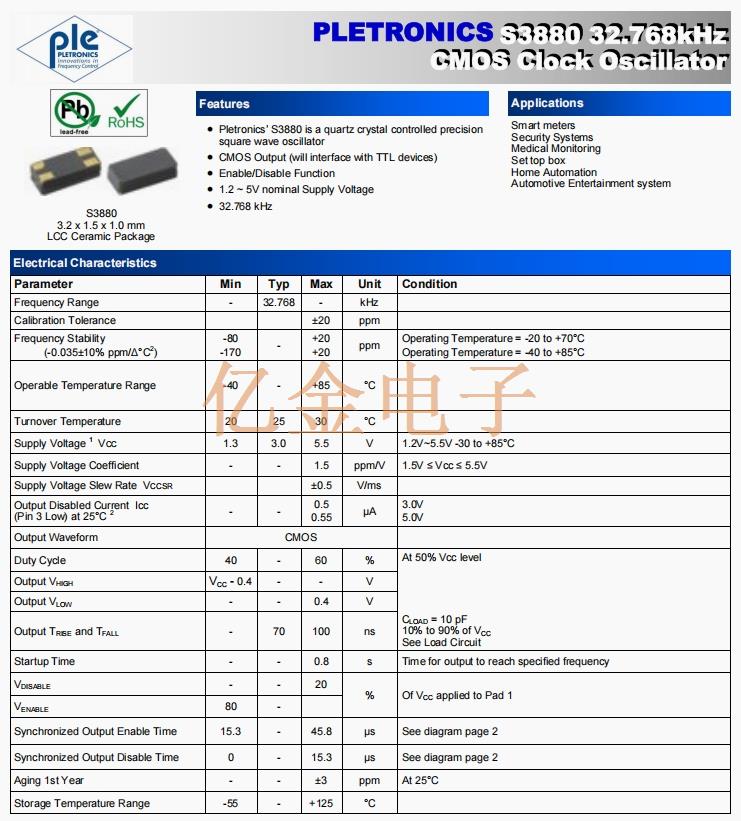

Parameter | Min | Typ | Max | Unit | Condition | ||||||
Frequency Range | - | 32.768 | - | kHz | |||||||
Calibration Tolerance | ±20 | ppm | |||||||||
Frequency Stability
(-0.035±10% ppm/△°C2)
|
-80 -170 |
- |
+20 +20 |
ppm |
Operating Temperature = -20 to +70°C
Operating Temperature = -40 to +85°C
|
||||||
Operable Temperature Range | -40 | - | +85 | °C | |||||||
Turnover Temperature | 20 | 25 | 30 | °C | |||||||
Supply Voltage 1 VCC | 1.3 | 3.0 | 5.5 | V | 1.2V~5.5V -30 to +85°C | ||||||
Supply Voltage Coefficient | - | - | 1.5 | ppm/V | 1.5V ≤ Vcc ≤ 5.5V | ||||||
Supply Voltage Slew Rate VCCSR | ±0.5 | V/ms | |||||||||
Output Disabled Current Icc
(Pin 3 Low) at 25°C 2
|
- | - |
0.5 0.55 |
µA |
3.0V 5.0V |
||||||
Output Waveform | CMOS有源晶振 | ||||||||||
Duty Cycle | 40 | - | 60 | % |
At 50% Vcc level
CLOAD = 10 pF
10% to 90% of VCC
See Load Circuit
|
||||||
Output VHIGH | VCC - 0.4 | - | - | V | |||||||
Output VLOW | - | - | 0.4 | V | |||||||
Output TRISE and TFALL | - | 70 | 100 | ns | |||||||
Startup Time | - | - | 0.8 | s | Time for output to reach specified frequency | ||||||
VDISABLE | - | - | 20 | % | Of VCC applied to Pad 1 | ||||||
VENABLE | 80 | - | |||||||||
Synchronized Output Enable Time | 15.3 | - | 45.8 | µs | See diagram page 2 | ||||||
Synchronized Output Disable Time | 0 | - | 15.3 | µs | See diagram page 2 | ||||||
Aging 1st Year | - | - | ±3 | ppm | At 25°C | ||||||
Storage Temperature Range | -55 | - | +125 | °C |
S3880-32.768K-T1K,黑色面振荡器,S3880时钟晶振,Pletronics有源晶振,3215贴片晶振
S3880-32.768K-T1K,黑色面振荡器,S3880时钟晶振,Pletronics有源晶振,3215贴片晶振
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
