PECL输出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖动晶振,PE33J振荡器

频率：156.25MHz

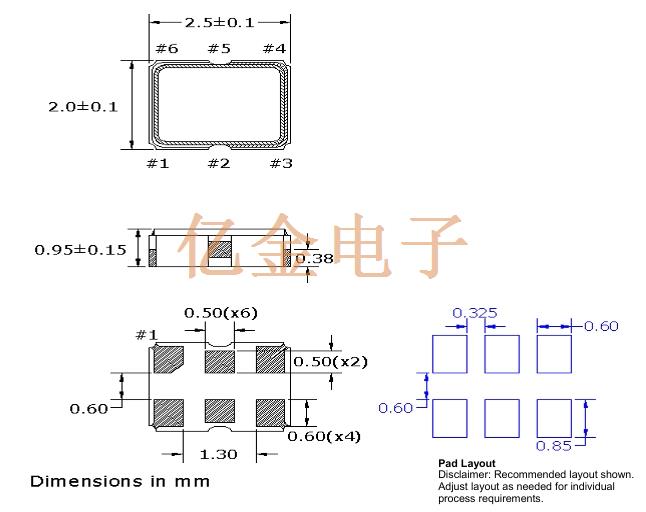

尺寸：2.50 x 2.00mm

PECL输出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖动晶振,PE33J振荡器 PE3345JEV-156.25MDK是 Pletronics晶振旗下的 PECL 输出有源晶振。它可输出精准的 156.25MHz 频率，为电子设备提供稳定时钟信号。具备超低抖动特性，能有效降低数据传输误码率，提高信号稳定性和准确性。有源设计使电路设计更简单。适用于通信基站、高速网络、高性能计算机等高速数据处理领域，有助于提升设备的性能和可靠性，是高速数字系统的理想时钟源选择。

订购热线：0755-27876565

yijin-1 PECL输出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖动晶振,PE33J振荡器

在对时钟信号要求严苛的高速数据传输和通信领域，美国进口晶振 Pletronics 的 PE3345JEV - 156.25MDK 有源晶振脱颖而出。它采用 PECL（正发射极耦合逻辑）输出，能提供快速的信号转换和出色的噪声抑制能力，非常适合高速数字系统。这款2520贴片晶振输出精准的 156.25MHz 频率，为各类电子设备提供稳定的时钟基准。超低抖动是其显著优势，抖动越小，信号的稳定性和准确性就越高，能有效减少数据传输中的误码率，确保设备在高速运行时的可靠性。
它以有源晶振的形式存在，自带起振电路，无需复杂的外部配置即可工作，简化了设计流程。无论是在通信基站的信号处理、高速网络设备的数据交换，还是高性能计算机的运算系统中，PE33J振荡器都能凭借其卓越的性能，保障设备稳定、高效地运行。

yijin-2 PECL输出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖动晶振,PE33J振荡器

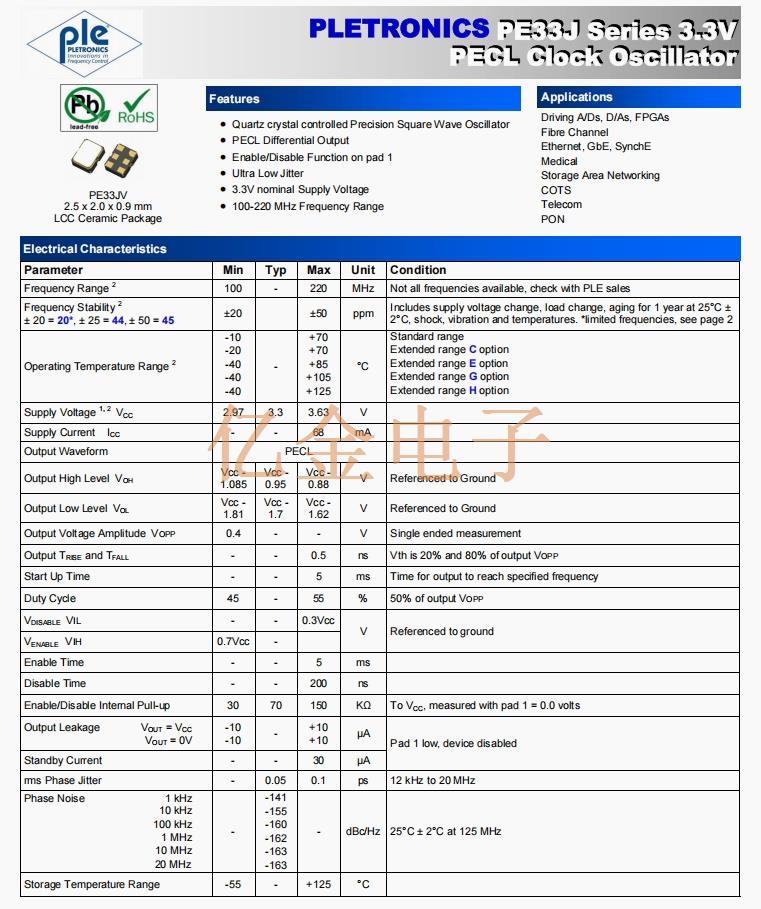

Parameter	Min	Typ	Max	Unit
Frequency Range 2	100	-	220	MHz
Frequency Stability 2 ± 20 = 20*, ± 25 = 44, ± 50 = 45	±20		±50	ppm
Operating Temperature Range 2	-10 -20 -40 -40 -40	-	+70 +70 +85 +105 +125	°C
Supply Voltage 1, 2 VCC	2.97	3.3	3.63	V
Supply Current ICC	-	-	68	mA
Output Waveform	PECL晶振
Output High Level VOH	Vcc - 1.085	Vcc - 0.95	Vcc - 0.88	V
Output Low Level VOL	Vcc - 1.81	Vcc - 1.7	Vcc - 1.62	V
Output Voltage Amplitude VOPP	0.4	-	-	V
Output TRISE and TFALL	-	-	0.5	ns
Start Up Time	-	-	5	ms
Duty Cycle	45	-	55	%
VDISABLE VIL	-	-	0.3Vcc	V
VENABLE VIH	0.7Vcc	-		V
Enable Time	-	-	5	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	KΩ
Output Leakage VOUT = VCC VOUT = 0V	-10 -10	-	+10 +10	µA
Standby Current	-	-	30	µA
rms Phase Jitter	-	0.05	0.1	ps
Phase Noise 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 20 MHz	-	-141 -155 -160 -162 -163 -163	-	dBc/Hz
Storage Temperature Range	-55	-	+125	°C

yijin-3 PECL输出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖动晶振,PE33J振荡器

yijin-4

PECL输出晶振,PE3345JEV-156.25MDK,Pletronics有源晶振,超低抖动晶振,PE33J振荡器
所有有源晶振产品的共同点
1、抗冲击
产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用石英晶振产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
