用于网络分析器的NDK晶振:NZ2520SH

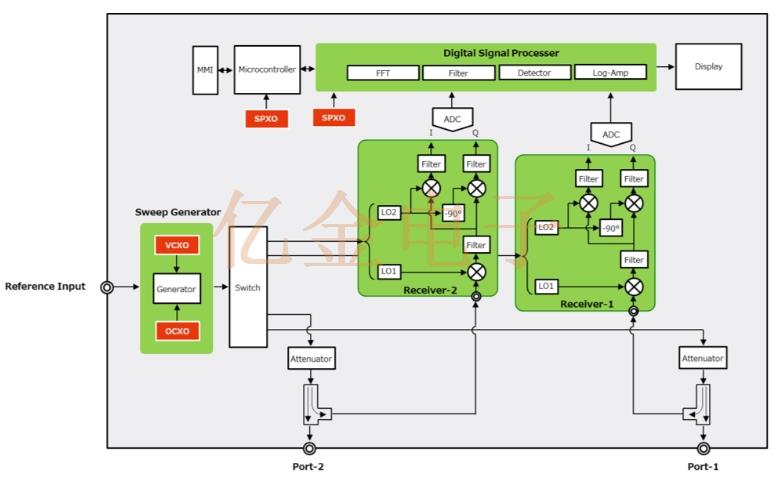

网络分析器一种能在宽频带内进行扫描测量以确定网络参量的综合性微波测量仪器。全称是微波网络分析仪。网络分析器是测量网络参数的一种新型仪器，可直接测量石英晶振是有源或无源、可逆或不可逆的双口和单口网络的复数散射参数，并以扫频方式给出各散射参数的幅度、相位频率特性。
?车载导航, 车载音响设备, 车载摄像头
?智能手机, 平板电脑, 笔记本电脑, PC卡等
?音频设备, 无线模块
?通信用途设备, SDH/SONET, WiMAX, LTE等
?基站
特征
?可对应 -40 to +125℃的宽温范围
?尺寸2.5×2.0mm, 高度0.9mm, 重量0.02g, 小型, 量轻,是2520贴片晶振
?可对应同样尺寸的石英晶体谐振器难以实现的低频（从1.5MHz起）
?可对应80 to 170MHz的高频
?低相位抖动 : Typ. 90fs (频率偏移：12kHz to 20MHz)@125MHz, 3.3V
?缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
?为无铅产品
?符合AEC-Q100/200标准

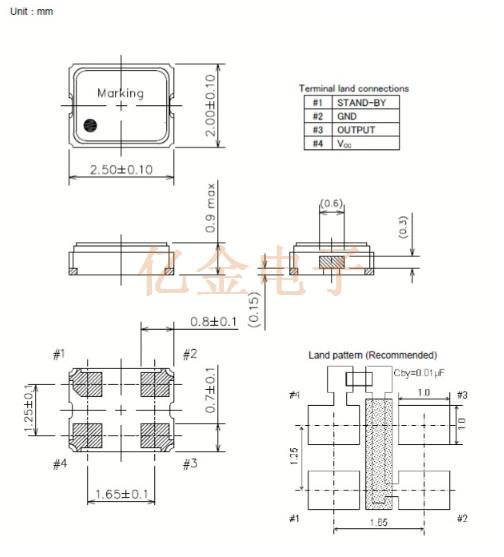

尺寸图
NDK晶振的NZ2520SH
?车载导航, 车载音响设备, 车载摄像头
?智能手机, 平板电脑, 笔记本电脑, PC卡等
?音频设备, 无线模块
?通信用途设备, SDH/SONET, WiMAX, LTE等
?基站
特征
?可对应 -40 to +125℃的宽温范围
?尺寸2.5×2.0mm, 高度0.9mm, 重量0.02g, 小型, 量轻,是2520贴片晶振
?可对应同样尺寸的石英晶体谐振器难以实现的低频（从1.5MHz起）
?可对应80 to 170MHz的高频
?低相位抖动 : Typ. 90fs (频率偏移：12kHz to 20MHz)@125MHz, 3.3V
?缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
?为无铅产品
?符合AEC-Q100/200标准
| 规格 | 值 | 单位 | ||||
| 额定频率范围 | 1.5 ≦ F ≦ 80 | 80 ＜ F ≦ 170 | MHz | |||
| 尺寸大小 (L×W×H) | 2.5×2.0×0.9 | mm | ||||
| 电源电压 | 1.8/+2.5/+3.0/+3.3 | V | ||||
| 消耗电流 （工作时） | Max. 9 See below | Max. 38 See below | mA | |||
| 消耗电流 （断开时） | Max. 20 | μA | ||||
| 输出规格 | CMOS | |||||
| 负载电容 | Max. 15 | pF | ||||
| 储存温度范围 | -55 to +125 | ℃ | ||||
| 工作温度范围 (1.5 ≦ F ≦ 170MHz) | -40 to +125 | -40 to +125 | -40 to +85 | -10 to +70 | -10 to +60 | ℃ |
| 综合频率允许偏差 (1.5 ≦ F ≦ 170MHz) | Max. ±100 | Max. ±50 | Max. ±50 | Max. ±30 | Max. ±20 | ppm |
| 输出电压 | Max. 0.1 VCC | Max. 0.2 VCC | V | |||
| 输出电压 | Min. 0.9 VCC | Min. 0.8 VCC | V | |||
| 上升时间 +1.8V | Max. 6 | Max. 3 | ns | |||
| 下降时间 +2.5V to +3.3V | Max. 5 | Max. 3 | ns | |||
| 波形对称 | 45 to 55 | % | ||||
| 起振时间 | Max. 4 | ms | ||||
| 规格料号 | See below | |||||
