Pletronics晶振,差分晶振,HC55D晶振

频率：13M~220MHZ

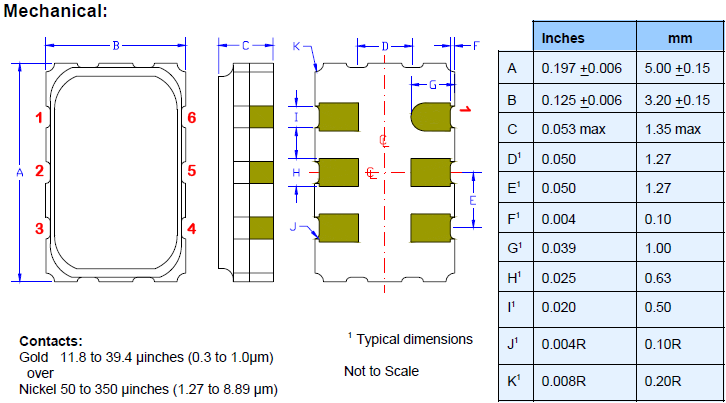

尺寸：5.0x3.2mm

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz

订购热线：0755-27876565

PLE-1

Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.

Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品.能够满足不同客户对于石英晶振, 贴片晶振,温补晶体振荡器等频率控制元件的需求提供一个完整的解决方案.

Pletronics晶振公司运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善.

yijin-1

Pletronics晶振,差分晶振,HC55D晶振,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

Pletronics晶振型号	符号	HC55D晶振
输出规格	-	HCSL
输出频率范围	fo	13~220MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	30mA max. (fo≦170MHz),
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	V_OL	-0.15?0.15V
1电平电压	V_OH	0.58?0.85V
上升时间下降时间	tr, tf	0.5ns max. [0.175~0.525V Level]
差分输出电压	⊿V_OD1, V_OD2	-更多参数信息请联系我们http://www.vc-tcxo.com
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	250~550mV
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
包装单位	-	2000pcs./reel（φ180）

yijin-3

hc55d 3.3v 5.0-3.2 HCSL

yijin-4

在使用Pletronics晶振时应注意以下事项：

晶体产品线路焊接安装时注意事项

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

（1）柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件图

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.Pletronics晶振,差分晶振,HC55D晶振

尽可能使温度变化曲线保持平滑：

yijin-5
