GVXO-753F/VC 27.0MHZ,音量应用晶振,Golledge振荡器,GVXO-753F晶振,VCXO压控晶振
频率:27.0MHZ
尺寸:7.0 x 5.0 x 1.8 mm
GVXO-753F/VC 27.0MHZ,音量应用晶振,Golledge振荡器,GVXO-753F晶振,VCXO压控晶振
Golledge晶振作为知名的振荡器制造商,以其精湛的工艺和严格的质量把控,赋予了 GVXO - 753F/VC 晶振卓越的品质与可靠性。该石英晶振经过了严格的性能测试和稳定性验证,能够在不同的工作环境和条件下保持稳定的性能。无论是面对高温、低温、潮湿等恶劣环境,还是在复杂的电磁干扰环境中,它都能持续稳定地工作,为音量应用设备的长期可靠运行提供有力保障。
作为 VCXO 压控晶振,GVXO - 753F/VC 拥有独特的压控特性。通过外部电压的调节,可以灵活改变晶振的输出频率。在音量应用场景中,这一特性具有重要意义。例如,在音频均衡调节、音量动态范围控制等方面,可根据不同的音频信号特点和用户需求,实时调整晶振频率,进而优化音频处理效果,实现更加细腻、精准的音量调节和音质优化。
GVXO-753F/VC 27.0MHZ,音量应用晶振,Golledge振荡器,GVXO-753F晶振,VCXO压控晶振
频率范围 | 1.50 ~ 54.0兆赫 |

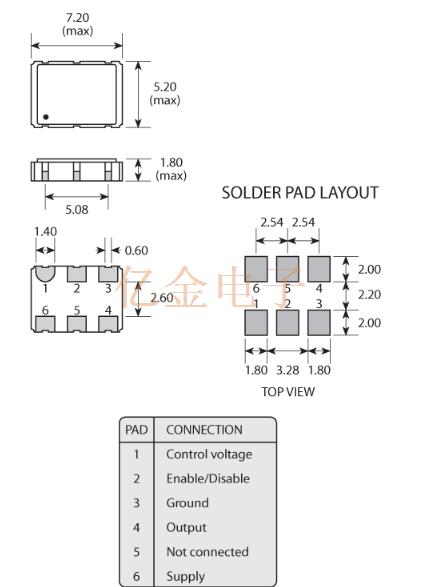

尺寸 | 7050贴片晶振 |
包 | 6 个焊盘,2.54mm 间距 |
电压控制 | +1.65V ±1.50V,10% 线性度 |
储存温度范围 | -40 至 +85°C |
电源电压 (VDD 系列) | +3.3V (±10%) |
电源电流 | 最大 10mA (1.5 ~ 20.0MHz) |
最大 15mA (>20.0 ~ 30.0MHz) | |
最大 20mA (>30.0 ~ 40.0MHz) | |
最大 25mA (>40.0MHz) | |
驾驶能力 | 15pF CMOS |
逻辑电平 | “0”电平 = 10%VDD 系列最大 |
“1”电平 = 90%VDD 系列分钟 | |
波形对称性 | 最大 45:55 |
上升/下降时间 (10%~90%VDD 系列) | 最大 10ns (1.5 ~ 10.0MHz) |
最大 6ns (>10.0MHz) | |
启用/禁用功能 | 三态(通过焊盘 2 控制) |
相位噪声 (typ) | -130dBc/Hz(典型值)@ 1kHz |
净质量 | 150 毫克 |
GVXO-753F/VC 27.0MHZ,音量应用晶振,Golledge振荡器,GVXO-753F晶振,VCXO压控晶振
GVXO-753F/VC 27.0MHZ,音量应用晶振,Golledge振荡器,GVXO-753F晶振,VCXO压控晶振
在使用有源晶振时应注意以下事项:
石英晶体振荡器的处理与其略有不同其他电子元件.请阅读以下注意事项小心地正确使用晶体振荡器确保设备的最佳性能.
1.电源旁路电容
使用本产品时,请放置一个约0.01的旁路电容μF,介于电源和GND之间(尽可能靠近产品终端尽可能).
2.安装表面贴装晶体时钟振荡器
(1)安装电路板后温度快速变化
当安装板的材料为表面安装时陶瓷有晶体时钟振荡器封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化.你在这样的条件下,建议情况是这样的事先检查过
(2)通过自动安装进行冲击
当晶体时钟振荡器被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化.
(3)板弯曲应力
将晶体时钟振荡器焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂.
3.抗跌落冲击力
本目录中的产品设计得非常高抗自由落体冲击(最多三次).但是,如果错误地将产品从桌子等处丢弃,为确保最佳性能,建议您使用再次测量产品的性能或您要求我们再次测量它.
4.静电
本目录中的产品使用CMOS IC作为其有源产品元素.因此,在一个环境中处理产品对抗静电的措施拍摄.
5.耐高温
关于耐高温性,使用产品时在温度为+ 125°C的极端环境中超过24小时,产品的所有特点无法保证.要特别注意存放产品在正确的温度范围内.
6. EMI
当您考虑EMI时,低电源电压建议使用(例如2.5V,1.8V,1.5V或0.9V).此外,请事先咨询我们有关的组合针对上述EMI的两种对策.
7.超声波清洗
当进行本目录中超薄小有源贴片晶振的超声波清洁时根据其安装状态和清洁条件等,该产品的晶体振荡器可能会发生共振断裂.在超声波清洁之前,请务必检查条件.
8.请将水晶时钟振荡器用于特殊用途时欢迎与我们联系.
