CTS晶振,石英晶体振荡器,636晶振,636L3C012M00000晶振
频率:1M~160MHZ

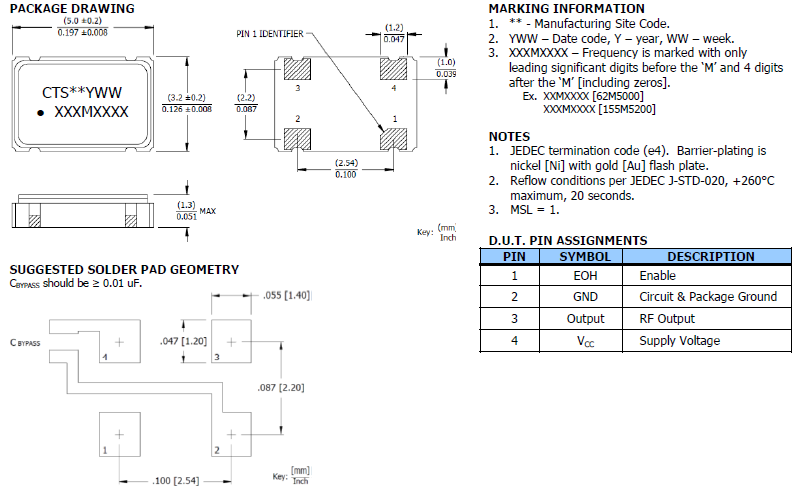

尺寸:5.0x3.2mm
5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站
CTS晶振公司自1896年以来,CTS晶振一直是未来的一部分.随着技术的不断进步,我们也一直在与之一起,为满足人们不断变化的需求而设计智能的方法.我们的产品在许多行业都得到了认可,所生产石英晶振,高精度贴片晶振,晶体振荡器的性能、可靠性和工程技术都很出色.我们的客户以我们卓越的、一贯的服务水平和我们与他们合作的能力来评价我们.我们的全球足迹使我们能够为全球市场和大公司服务,并与本地市场中的中小企业合作,从而实现一个智能和无缝的世界.
想象你和我们一起工作.CTS晶振公司,我们理解的好处让人们投资于公司的长期成功,我们致力于创造一个环境,每个人都有机会成功通过他们的贡献.我们的人民相互支持,以提高我们的集体能力,并在我们所做的一切中取得卓越.
CTS晶振,石英晶体振荡器,636晶振,636L3C012M00000晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
1M~160MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.8 V to 5.0 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.vc-tcxo.com |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
CTS有源晶振5032封装尺寸编码列表
原厂编码 | 品牌 | 代理商 | 型号 | 频率 | 精度 | 封装尺寸 |
636L3I025M00000 | CTS西迪斯 | 亿金电子 | 636晶振 | 25MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C018M43200 | CTS西迪斯 | 亿金电子 | 637晶振 | 18.432MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C020M00000 | CTS西迪斯 | 亿金电子 | 638晶振 | 20MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C024M00000 | CTS西迪斯 | 亿金电子 | 639晶振 | 24MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C048M00000 | CTS西迪斯 | 亿金电子 | 640晶振 | 48MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3I003M68640 | CTS西迪斯 | 亿金电子 | 641晶振 | 3.6864MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C024M57600 | CTS西迪斯 | 亿金电子 | 642晶振 | 24.576MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3I050M00000 | CTS西迪斯 | 亿金电子 | 643晶振 | 50MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C050M00000 | CTS西迪斯 | 亿金电子 | 644晶振 | 50MHz | ±50ppm | (5.00mm x 3.20mm) |
636L3C027M00000 | CTS西迪斯 | 亿金电子 | 645晶振 | 27MHz | ±50ppm | (5.00mm x 3.20mm) |
使用CTS晶振时应注意以下事项
晶体振荡器的处理与其略有不同其他电子元件.请阅读以下注意事项小心地正确使用晶体振荡器确保设备的最佳性能.
1.电源旁路电容
使用CTS晶振产品时,请放置一个约0.01的旁路电容μF,介于电源和GND之间(尽可能靠近产品终端尽可能).
2.安装表面贴装晶体时钟振荡器
(1)安装电路板后温度快速变化
当安装板的材料为表面安装时陶瓷有晶体时钟振荡器封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化.你在这样的条件下,建议情况是这样的事先检查过.
(2)通过自动安装进行冲击
当晶体时钟振荡器被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化.
(3)板弯曲应力
将晶体时钟振荡器焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂.
3.抗跌落冲击力
本目录中的产品设计得非常高抗自由落体冲击(最多三次).但是,如果错误地将产品从桌子等处丢弃,为确保最佳性能,建议您使用再次测量产品的性能或您要求我们再次测量它.
4.静电
本目录中的产品使用CMOS IC作为其有源产品元素.因此,在一个环境中处理产品对抗静电的措施拍摄.
5.耐高温
关于耐高温性,使用精密仪器有源晶振时在温度为+ 125°C的极端环境中超过24小时,产品的所有特点无法保证.要特别注意存放产品在正确的温度范围内.CTS晶振,石英晶体振荡器,636晶振,636L3C012M00000晶振
6. EMI
当您考虑EMI时,低电源电压建议使用(例如2.5V,1.8V,1.5V或0.9V).此外,请事先咨询我们有关的组合针对上述EMI的两种对策.
7.超声波清洗
当进行本目录中产品的超声波清洁时根据其安装状态和清洁条件等,该产品的晶体振荡器可能会发生共振断裂.在超声波清洁之前,请务必检查条件.
8.请将水晶时钟振荡器用于特殊用途时欢迎与我们联系.
