CTS晶振,375NB5I1000T,LVDS,VCXO,100MHz,2.5V,25PPM,-40~85℃
频率:100MHz
尺寸:5.0x3.2mm

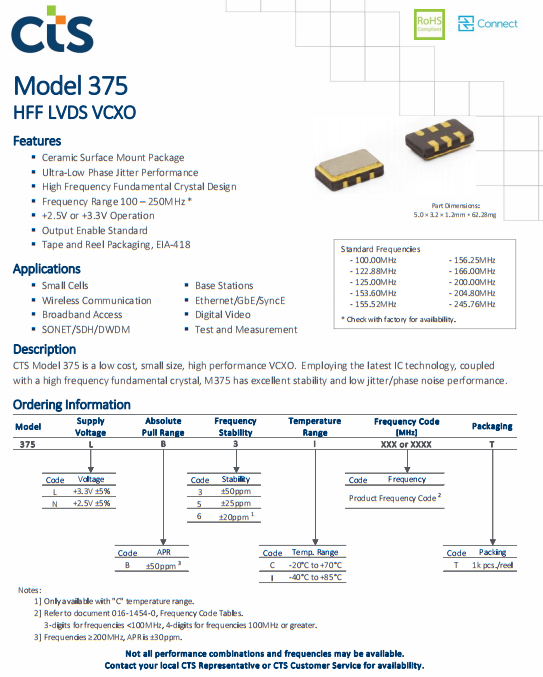

CTS晶振,375NB5I1000T,LVDS,VCXO,100MHz,2.5V,25PPM,-40~85℃,美国进口CTS有源晶振,CTS375型车是一款低成本、小尺寸、高性能的VCXO车型。M375采用最新的IC技术,再加上高频基晶体,具有优异的稳定性和低抖动/相位噪声性能。陶瓷表面安装封装,超低相位抖动性能,高频基本晶体设计,频率范围100-250MHz*,+2.5V或+3.3V操作,输出使标准,磁带和卷轴包装,EIA-418。小区无线网,无线通信,宽带接入,SONET/SDH/DWDM,基站,以太网/GbE/SyncE,数字视频,测试和测量.
CTS晶振,375NB5I1000T,LVDS,VCXO,100MHz,2.5V,25PPM,-40~85℃
参数 | 标志 | 环境 | 最小值 | 典型的 | 最大值 | 单位 |
最大电源电压 | VCC | - | -0 .3 | - | 5.0 | V |
最大控制电压 | VC | - | -0 .5 | - | VCC | V |
电源电压 | VCC | ±5% |
3.14 2.38 |
3.3 2.5 |
3.47 2.63 |
V |
补充电流 | ICC | LVDS Load | - | 20 | 55 | mA |
输出负载 | RL | Between Outputs | - | 100 | - | Ohms |
工作温度 | TA | - |
-20 -40 |
+25 |
+70 +85 |
°C |
储存温度 | TSTG | - | --40 | - | +100 | °C |
频率范围 | fO | - | 100 - 250 | MHz | ||
频率容差 | Δf/fO | ±25ppm stability, -20°C to +70°C only | 25, 30 or 50 | ±ppm | ||
绝对拉力范围 |
APR APR |
Frequencies <200MHz Frequencies ≥200MHz |
50 30 |
- - |
- - |
±ppm ±ppm |
老化 | Δf/f25 | First Year @ +25°C, nominal VCC and VC | --3 | - | 3 | ppm |
输出类型 | - | - | LVDS | - | ||
输出电压水平 |
VOH VOL |
LVDS Load LVDS Load |
- 0.90 |
1.43 1.10 |
1.60 - |
V |
差分输出电压 | VOD | RL = 100 Ohms | 247 | 350 | 454 | mV |
偏移电压 | VOS | RL = 100 Ohms | 1.125 | 1.25 | 1.375 | V |
输出占空比 | SYM | @ 1 .25V | 45 | - | 55 | % |
上升和下降时间 | TR, TF | @ 20%/80% Levels | - | 0.4 | 1.0 | ns |
启动时间 | TS | Application of VCC | - | 5 | 10 | ms |
相位抖动,RMS | tjrms | Bandwidth 12kHz - 20MHz | - | 70 | 200 | fs |
相位噪音 | - | See Typical Plots | - | - | - | - |
CTS晶振,375NB5I1000T,LVDS,VCXO,100MHz,2.5V,25PPM,-40~85℃
CTS原厂代码 | 生产商品牌 | 型号 | 类型 | 频率 | 输出 | 电压 | 频率稳定度 | 工作温度 |
375LB3C1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 3.3V | ±50ppm | -20°C ~ 70°C |
375NB3C1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 2.5V | ±50ppm | -20°C ~ 70°C |
375LB3I1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
375NB3I1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 2.5V | ±50ppm | -40°C ~ 85°C |
375LB5C1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 3.3V | ±25ppm | -20°C ~ 70°C |
375NB5C1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 2.5V | ±25ppm | -20°C ~ 70°C |
375LB5I1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
375LB6C1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 3.3V | ±20ppm | -20°C ~ 70°C |
375NB5I1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 2.5V | ±25ppm | -40°C ~ 85°C |
375NB6C1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 2.5V | ±20ppm | -20°C ~ 70°C |
375LB3C1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 3.3V | ±50ppm | -20°C ~ 70°C |
375NB3C1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 2.5V | ±50ppm | -20°C ~ 70°C |
375LB5C1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 3.3V | ±25ppm | -20°C ~ 70°C |
375NB5C1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 2.5V | ±25ppm | -20°C ~ 70°C |
375LB3I1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
375NB3I1000T | CTS晶振 | 375 | VCXO | 100MHz | LVDS | 2.5V | ±50ppm | -40°C ~ 85°C |
375LB5C1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 3.3V | ±25ppm | -20°C ~ 70°C |
375LB5I1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
375LB6C1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 3.3V | ±20ppm | -20°C ~ 70°C |
375NB5C1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 2.5V | ±25ppm | -20°C ~ 70°C |
375NB5I1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 2.5V | ±25ppm | -40°C ~ 85°C |
375NB6C1228T | CTS晶振 | 375 | VCXO | 122.88MHz | LVDS | 2.5V | ±20ppm | -20°C ~ 70°C |
375LB3C1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 3.3V | ±50ppm | -20°C ~ 70°C |
375NB3C1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 2.5V | ±50ppm | -20°C ~ 70°C |
375LB5I1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
375LB6C1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 3.3V | ±20ppm | -20°C ~ 70°C |
375NB5I1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 2.5V | ±25ppm | -40°C ~ 85°C |
375NB6C1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 2.5V | ±20ppm | -20°C ~ 70°C |
375LB3I1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
375NB3I1250T | CTS晶振 | 375 | VCXO | 125MHz | LVDS | 2.5V | ±50ppm | -40°C ~ 85°C |
375LB5C1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 3.3V | ±25ppm | -20°C ~ 70°C |
375NB5C1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 2.5V | ±25ppm | -20°C ~ 70°C |
375LB5I1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
375LB6C1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 3.3V | ±20ppm | -20°C ~ 70°C |
375NB5I1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 2.5V | ±25ppm | -40°C ~ 85°C |
375NB6C1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 2.5V | ±20ppm | -20°C ~ 70°C |
375LB5C1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 3.3V | ±25ppm | -20°C ~ 70°C |
375NB5C1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 2.5V | ±25ppm | -20°C ~ 70°C |
375LB5I1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
375LB6C1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 3.3V | ±20ppm | -20°C ~ 70°C |
375NB5I1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 2.5V | ±25ppm | -40°C ~ 85°C |
375NB6C1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 2.5V | ±20ppm | -20°C ~ 70°C |
375LB3C1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 3.3V | ±50ppm | -20°C ~ 70°C |
375NB3C1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 2.5V | ±50ppm | -20°C ~ 70°C |
375LB5C1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 3.3V | ±25ppm | -20°C ~ 70°C |
375NB5C1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 2.5V | ±25ppm | -20°C ~ 70°C |
375LB3I1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
375NB3I1536T | CTS晶振 | 375 | VCXO | 153.6MHz | LVDS | 2.5V | ±50ppm | -40°C ~ 85°C |
375LB5I1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 3.3V | ±25ppm | -40°C ~ 85°C |
375LB6C1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 3.3V | ±20ppm | -20°C ~ 70°C |
375NB5I1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 2.5V | ±25ppm | -40°C ~ 85°C |
375NB6C1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 2.5V | ±20ppm | -20°C ~ 70°C |
375LB3C1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 3.3V | ±50ppm | -20°C ~ 70°C |
375LB3C1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 3.3V | ±50ppm | -20°C ~ 70°C |
375NB3C1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 2.5V | ±50ppm | -20°C ~ 70°C |
375NB3C1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 2.5V | ±50ppm | -20°C ~ 70°C |
375LB3I1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
375LB3I1562T | CTS晶振 | 375 | VCXO | 156.25MHz | LVDS | 3.3V | ±50ppm | -40°C ~ 85°C |
375NB3I1555T | CTS晶振 | 375 | VCXO | 155.52MHz | LVDS | 2.5V | ±50ppm | -40°C ~ 85°C |
