Cardinal卡迪纳尔CX532晶振,CX532Z-A2B3C5-70-20.0D18晶体谐振器
频率:8~80MHZ
尺寸:5.0*3.2mm
Cardinal卡迪纳尔CX532晶振,CX532Z-A2B3C5-70-20.0D18晶体谐振器,美国进口晶振,CX532是一款小体积晶振尺寸5.0x3.2mm晶振,整体包装尺寸小,可在2和4垫贴片晶振,陶瓷表面安装晶体,频率范围:8.000MHz至80.000MHz,CX532Z-A2B3C5-70-27.0D18无源晶振,石英晶振,石英晶体谐振器,无铅环保晶振,CX532Z-A2B3C5-70-20.0D18贴片晶振,具有超小型,轻薄型,耐热及耐环境特点,被广泛用于通讯设备,无线网络,蓝牙模块晶振,汽车电子晶振,医疗设备,数码电子,物联网应用等。

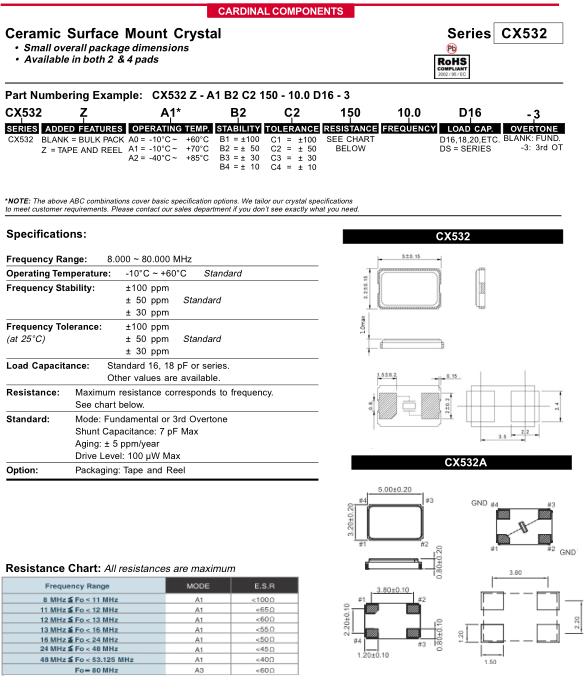

Cardinal卡迪纳尔CX532晶振,CX532Z-A2B3C5-70-20.0D18晶体谐振器,参数图
Frequency Range: | 8.000 ~ 80.000 MHz |
Operating Temperature: | -10°C ~ +60°C Standard |
Frequency Stability: |
±100 ppm ± 50 ppm Standard ± 30 ppm |
Frequency Tolerance: (at 25°C) |
±100 ppm ± 50 ppm Standard ± 30 ppm |
Load Capacitance: |
Standard 16, 18 pF or series. Other values are available. |
Resistance: |
Maximum resistance corresponds to frequency. See chart below. |
Standard: |
Mode: Fundamental or 3rd Overtone Shunt Capacitance: 7 pF Max Aging: ± 5 ppm/year Drive Level: 100 µW Max |
Option: | Packaging: Tape and Reel |
Cardinal卡迪纳尔CX532晶振,CX532Z-A2B3C5-70-20.0D18晶体谐振器,尺寸图
Cardinal卡迪纳尔CX532晶振,CX532Z-A2B3C5-70-20.0D18晶体谐振器
Cardinal晶振注意事项:
粘合剂
请勿使用可能导致贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.Cardinal卡迪纳尔CX532晶振,CX532Z-A2B3C5-70-20.0D18晶体谐振器
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片石英晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
进口晶振 | 厂家 | 型号 | 系列 | 频率 | 频率稳定度 |
CX532Z-A2B3C5-70-12.288D18 | Cardinal Crystal | CX532 | MHz Crystal | 12.288MHz | ±30ppm |
CX532Z-A2B3C5-70-16.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 16MHz | ±30ppm |
CX532Z-A2B3C5-70-12.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 12MHz | ±30ppm |
CX532Z-A2B3C5-70-1966080D18 | Cardinal Crystal | CX532 | MHz Crystal | 19.6608MHz | ±30ppm |
CX532Z-A2B3C5-70-33.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 33MHz | ±30ppm |
CX532Z-A2B3C5-70-27.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 27MHz | ±30ppm |
CX532Z-A5B3C5-70-20.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 20MHz | ±30ppm |
CX532Z-A2B3C5-70-14.7456D18 | Cardinal Crystal | CX532 | MHz Crystal | 14.7456MHz | ±30ppm |
CX532Z-A5B3C5-70-12.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 12MHz | ±30ppm |
CX532Z-A2B3C5-70-50.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 50MHz | ±30ppm |
CX532Z-A2B3C5-70-30.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 30MHz | ±30ppm |
CX532Z-A5B3C5-70-27.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 27MHz | ±30ppm |
CX532AZ-A5B2C5-70-25.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 25MHz | ±50ppm |
CX532Z-A5B3C5-70-25.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 25MHz | ±30ppm |
CX532Z-A2B3C5-70-20.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 20MHz | ±30ppm |
CX532Z-A2B3C5-70-8.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 8MHz | ±30ppm |
CX532Z-A5B3C5-70-18.432D18 | Cardinal Crystal | CX532 | MHz Crystal | 18.432MHz | ±30ppm |
CX532Z-A2B3C5-70-25.0D18 | Cardinal Crystal | CX532 | MHz Crystal | 25MHz | ±30ppm |
