什么是石英晶体匹配?
什么是石英晶体匹配?
在大多数情况下，客户使用的 IC 连接了 timing devices 以实现正常性能。 有各种各样的 timing devices，但在使用石英晶体时，需要确保正确的电路设计和匹配。
石英晶体匹配
如果客户使用的 IC 和外围电路（负载电容 C1 和 C2、反馈电阻 Rf、阻尼电阻 Rd 设置、走线布线电容）的设计不合适，可能会发生误动作。
什么是石英晶体？
石英晶体是一种“无源晶振 ”，不能独立工作。 因此，利用压电现象来控制各种电子设备，当电压施加到晶体上时，压电现象会产生应变和振动。 为了通过将压电现象产生的机械振动转换为电信号来获得频率，需要一个振荡器电路通过振荡换能器来连续产生频率。
根据外围电路的设置，可能会出现什么样的问题和现象？
一、外围电路的影响

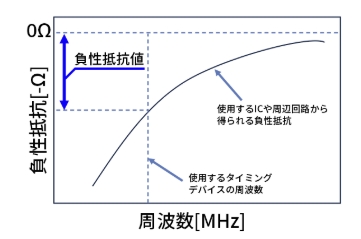

电路的负电阻与振荡器谐振电阻之间的关系
如果电路的负电阻不满足以下条件，可能会导致误振荡或异常振荡。
振荡启动条件：RL※ <| -R |
振荡稳态：RL※= | -R | ※RL：石英晶体谐振器在负载下的谐振电阻
电子电路是电流随着电压的增加而减小的电路，这与正常情况相反。 这样的电路称为具有“负电阻”的电路。 在OSC晶振振荡电路中，如果存在抵消晶体电阻的负电阻 （-R），则会出现晶体继续振荡的状态。 因此，晶体振荡现象仍然存在。 换句话说，负电阻抵消了晶体的电阻，使晶体能够继续稳定地振动。

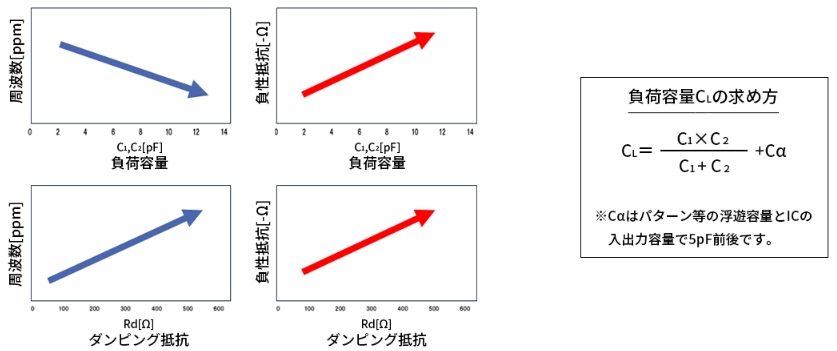

二、外围电路常数的影响
一般来说，电路的负载电容和阻尼电阻的影响如下。 如果设置不合适，您使用的 IC 可能无法实现最佳性能，或者可能会因频率偏移等而变得异常，或者可能会引起问题。
根据电路的设计状态，频率和负电阻可能会发生变化，系统可能无法正常运行。
京瓷晶振即是日本京瓷株式会社的简称，英文简写为KYOCERA。其前身乃是1959年在日本京都成立的京都陶瓷株式会社。最初为一家技术陶瓷生产厂商。技术陶瓷是指一系列具备独特物理、化学和电子性能的先进材料。如今，京瓷公司的大多数产品与电信有关，包括无线手机和网络设备、半导体元件、射频和微波产品套装、无源电子元件、水晶振荡器和连接器、使用在光电通讯网络中的光电产品。
