Pericom晶振,亚陶晶振,贴片晶振,UW晶振

频率：26M~66MHZ

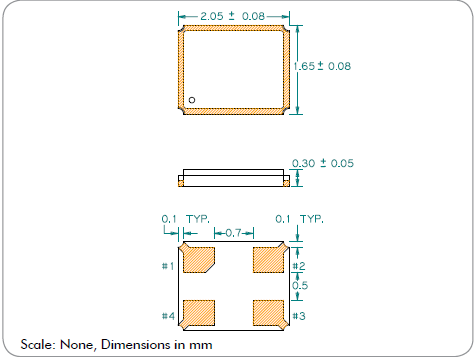

尺寸：2.0x1.6mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27876565

BLT-2

百利通亚陶科技成立于2000年,为信息与通讯产业关键零组件制造业者.2001年获经济部核发「新兴重要策略性产业」核准函,为政府重点扶植之高科技产业；本公司为国内第一家通过ISO9001国际质量认证之专业石英振荡器厂商.

亚陶累积了多年对石英振荡器,高精密的石英晶体谐振器、普通晶体振荡器（PXO）,有源晶振,压控振荡器的设计、制造经验,迅速赢得市场认同,已陆续接获国内外厂商订单,并持续开发出最先进技术的产品.除自有技术能力外,目前更结合母公司Pericom Semiconductor Corporation 之IC 与 FCP产品技术能力,以开发更高之技术层次之高阶石英晶体振荡器产品.

因应业务大幅成长,我们欢迎积极进取、愿意挑战、抗压力强、有强烈企图心的人才,成为我们的创业伙伴.亚陶将提供极佳的学习机会、充分发挥及共同创业的环境,公司一切以人为本,重视技术扎根发展,使理论与实务并重,让每位员工都获得最适切的生涯规划与职涯发展.

台湾百利通亚陶石英晶体期许成为世界第一流的专业石英振荡器厂商,为台湾信息暨通讯产业在全球之竞争力而打拼.

亚陶已通过ISO9001、ISO14001、OHSAS18001、SONY GP、ASUS GP、TS16949及QC080000之认证.

百利通亚陶晶振科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显着,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

台湾亚陶晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

yijin-1

Pericom晶振,亚陶晶振,贴片晶振,UW晶振,2016mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.

对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品（如部分定单的 UM-1）,会在 X 轴方向进行拉弦（切掉一小部分）,以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

yijin-2

亚陶晶振规格	单位	UW晶振频率范围	石英晶振基本条件
标准频率	f_nom	26MHZ~66MHZ	标准频率
储存温度	T_stg	-40°C ～ +825°C	裸存
工作温度	T_use	-30°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.vc-tcxo.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.

yijin-3

yijin-4 在使用百利通亚陶晶振时应注意以下事项:

石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.Pericom晶振,亚陶晶振,贴片晶振,UW晶振

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

yijin-5
