泰艺晶振,温补晶振,TT晶振,TTETTLJANF-16.384000晶振

频率：10M~26MHZ

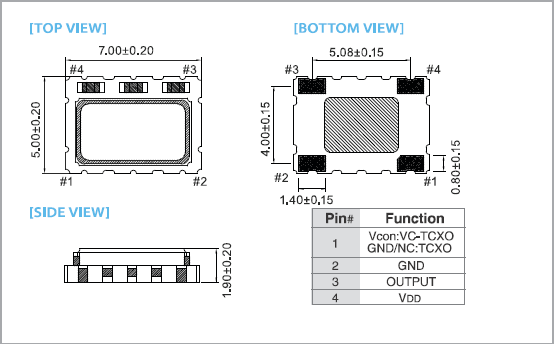

尺寸：5.0x7.0mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~+85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的SMD晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

订购热线：0755-27876565

TY-2 台湾泰艺电子成立于民国89年3月,前身为泰电电业股份有限公司电子部（民国65年设立）,是一家专业晶振,石英晶振,有源晶振,压控振荡器频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.

泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英水晶振荡子,有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.

yijin-1

泰艺晶振,温补晶振,TT晶振,TTETTLJANF-16.384000晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一.泰艺晶振公司具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.

yijin-2

泰艺晶振型号		TT晶振
输出频率范围		10~26MHz
标准频率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-更多详细常参数请联系我们http://www.vc-tcxo.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

yijin-3

TT 7_5 TCXO

台湾泰艺5x7温度补偿晶体振荡器代码列表

原厂代码	品牌	代理商	型号	类型	频率	电压	尺寸
TTETALJANF-10.000000	Taitien	亿金电子	TT	TCXO温补晶振	10MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETKLJANF-10.000000	Taitien	亿金电子	TT	TCXO温补晶振	10MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETKLSANF-20.000000	Taitien	亿金电子	TT	TCXO温补晶振	20MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETKLJANF-30.720000	Taitien	亿金电子	TT	TCXO温补晶振	30.72MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETKLJANF-25.000000	Taitien	亿金电子	TT	TCXO温补晶振	25MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-12.800000	Taitien	亿金电子	TT	TCXO温补晶振	12.8MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-20.000000	Taitien	亿金电子	TT	TCXO温补晶振	20MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-16.384000	Taitien	亿金电子	TT	TCXO温补晶振	16.384MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETADSANF-50.000000	Taitien	亿金电子	TT	TCXO温补晶振	50MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-10.000000	Taitien	亿金电子	TT	TCXO温补晶振	10MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-16.000000	Taitien	亿金电子	TT	TCXO温补晶振	16MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-25.000000	Taitien	亿金电子	TT	TCXO温补晶振	25MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-40.000000	Taitien	亿金电子	TT	TCXO温补晶振	40MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)
TTETTLJANF-50.000000	Taitien	亿金电子	TT	TCXO温补晶振	50MHz	2.8 V ~ 3.3 V	(7.00mm x 5.00mm)

在使用泰艺晶振时应注意以下事项:

晶振在使用过程中需要注意哪些事项,晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题.
大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振？
有源的意思就是带有电压功能,是只产品在使用过程中首先需要通过电压起振,一般有源晶振的电压在3.3V-5V之间.其实有源晶振在细分的情况下又能分成压控振荡器（VCXO晶振）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO）,压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能,当石英晶振在使用过程中遇到电压变大或者变小的情况下,产品可以在自带电压功能的情况下把电压控制在可接受范围,以及控制振荡器的PPM精度,不超出在需要的频率内,使其能够稳定的给CPU提供精准信号,这就是压控振荡器的主要特点.泰艺晶振,温补晶振,TT晶振,TTETTLJANF-16.384000晶振
那么温补晶振（TCXO）又有什么特点,温补晶振简单的来说就是在工作过程中起到温度补偿功能,那怎么个温度补偿法呢？其实原理跟压控振荡器一样,比如说温补晶振电压有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等几款常用电压.温补晶振在工作过程中如果遇到了温度变化很大的情况下,那这个时候温度补偿就起作用了,比如说温补晶振的基本精度要求是0.5PPM,常温要求是2ppm,那如果低温超出的常温的情况下,晶体的温补功能就会把精度控制在一定的范围内,使精度变化在一个要求值的范围,稳定在高精度要求内给CPU提供稳定的信号
