HOSONIC晶振,有源晶振,D7SX晶振,HXO-3晶振

频率：1M~133MHZ

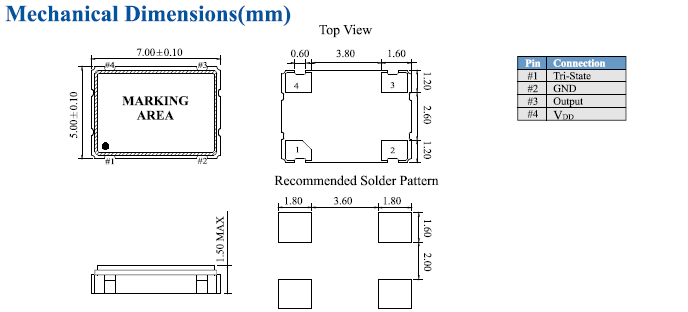

尺寸：5.0x7.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,有源晶振产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27876565

HX-2

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入石英晶体之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.

鸿星晶振已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体,有源晶振,压控振荡器系列产品之研发、设计、生产与营销.

生产理念：

鸿星晶振的产品作为一个健康的心为客户工作,因此我们投资建立一个有能力的团队和基础设施,为我们所做的每一个产品.公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和温补晶振,石英晶体振荡器技术改进.

鸿星致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

yijin-1

HOSONIC晶振,有源晶振,D7SX晶振,HXO-3晶振,7050mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

yijin-2

项目	符号	规格说明	条件
输出频率范围	f₀	1M~133MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.vc-tcxo.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

yijin-3

yijin-4

在使用鸿星晶振时应注意以下事项:

清洁

应避免超声波清洗,因为存在损坏内部晶体毛坯的风险振荡器.

如果使用超声波清洗,则存在产生机械共振的风险,这可能导致机械共振有源晶振,晶体振荡器的间歇性或永久性损坏.

请注意超声波以不受鸿星晶振制造商控制的方式在电路板上传播.因此,我们无法确认每个客户的安装和清洁条件,例如板的机械共振条件,清洁器的类型,施加的功率,时间,放入清洗槽等.因此,我们无法定义一般条件清洁或指导以保护我们的组件免受损坏.HOSONIC晶振,有源晶振,D7SX晶振,HXO-3晶振

如果在清洁或制造过程中使用超声波,请务必执行适当的检查,以确保石英晶体振荡器仍符合其规格.此外,如果清洁条件,板或组件放置后有变化重新设计电路板,请务必进行相同的检查以确认.

清洁溶剂

建议使用水性清洁方法,如软化水或高压水清洁,以避免溶剂造成的物理损坏.一些腐蚀性溶剂（如含氯的溶剂）可能会导致金属氧化石英晶体,晶体振荡器封装或元件表面或标记上的变色.不要在清洁过程中,温度超过+50℃（120°F）.
