HOSONIC晶振,有源晶振,D3SX晶振,HXO-S晶振

频率：1M~125MHZ

尺寸：3.2x2.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,3225有源晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27876565

HX-2

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入石英晶体之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.

鸿星晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.鸿星晶振集团并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.

鸿星晶振科技坚持在发展中保护、在保护中发展,积极探索环境保护新道路,切实解决影响科学发展和损害群众健康的突出环境问题,全面开创环境保护工作新局面.

鸿星石英集团充分认识加强环境保护工作的重要性和紧迫性,把环境保护摆在更加重要的战略位置,以对国家、对民族、对子孙后代高度负责的精神,切实做好环境保护工作,推动经济社会全面协调可持续发展.

yijin-1

HOSONIC晶振,有源晶振,D3SX晶振,HXO-S晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

项目	符号	规格说明	条件
输出频率范围	f₀	1M~125MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.vc-tcxo.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

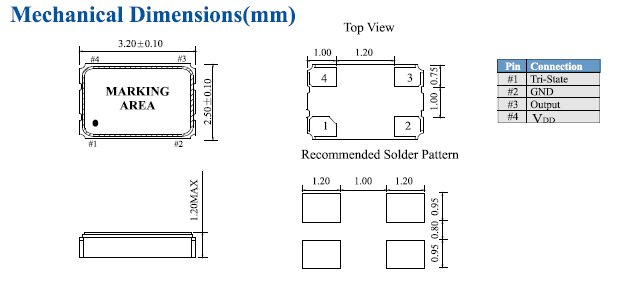

D3SX(Former HXO-S) 3225 OSC

yijin-4

在使用鸿星晶振时应注意以下事项:

运行条件

①电源电压和极性

晶体振荡器应在规定的电源电压和电压范围内工作目录或数据表中给出的公差.电源电压以外的操作规范可能导致晶体振荡器的间歇或完全失效.

极性反接可能会导致设备电气不可逆损坏（死机）和/或机械地（燃烧）.因此,请在确认正确的电压极性之前给有源晶体振荡器设备加电.

②电源电压限制

在任何情况下,请向有源晶体振荡器,超小型有源贴片晶振施加电源电压电平超过绝对最大值,通常最大为7VDC.对于大多数（H）CMOSIC.另请注意,电源电压低于额定电压的70~80％可能会导致电压下降振荡器运行不稳定.

为获得最佳性能和稳定性,振荡器可由单独稳定的电源供电电压轨,以避免数字中通常存在的电源电压噪声干扰电路.

③石英晶体振荡器启动

晶体振荡器由晶体空白和半导体芯片组成,它集成了一个晶体驱动电路和时钟输出驱动级.半导体芯片本身没有包含复杂的复位逻辑或电源电压监控电路,用于控制振荡器输出信号.

为获得最佳系统稳定性,我们建议使用外部电源电压监控在电源电压充足之前,防止后续电路开始工作的电路上电,振荡器输出频率完全稳定.请参考振荡器启动时间,在我们的振荡器数据表中定义.

④旁路电容器

请注意,由于SMD振荡器,3225贴片有源晶振尺寸较小,因此没有旁路电容内置.我们强烈建议在附近放置一个~0.01μF的外部旁路电容VDC端子/焊盘与GND端子/焊盘的低阻抗连接.旁路电容器能够在输出信号转换时缓冲石英晶体振荡器的动态电源电流,它还可以帮助减少通过电源电压轨的RF传输.HOSONIC晶振,有源晶振,D3SX晶振,HXO-S晶振
