TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振
频率:25M~200MHZ

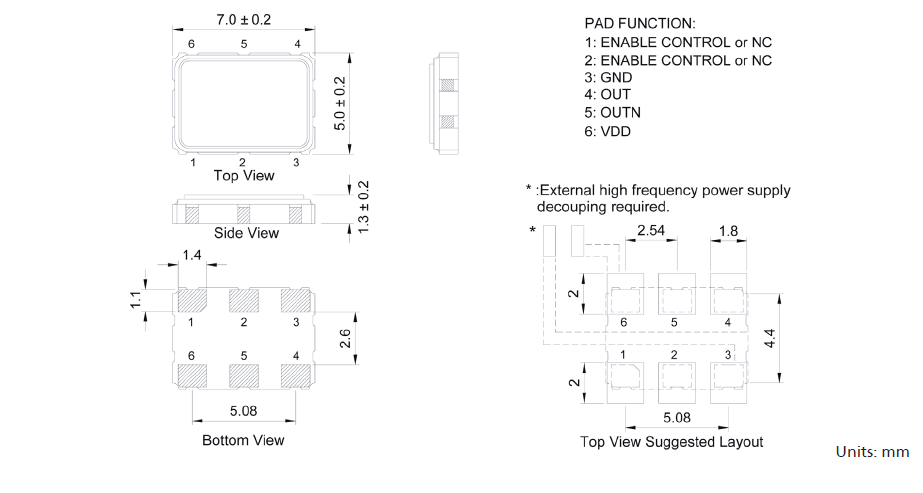

尺寸:5.0x7.0mm
差分石英晶体振荡器、差分晶振使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性.
台湾晶技TXC晶振公司为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.
台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.
TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.
TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
TXC差分晶振型号
TXC晶振型号 | Model | Frequency |
Stability (-40~85ºC) |
Voltage | Output | Oscillation | Dimensions |
BA晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVPECL | Fundamental | 7 x 5 x 1.3mm | |
BB晶振 | 25 ~ 250MHz | ±50ppm | 2.5V, 3.3V | LVPECL | 3rd OT | 7 x 5 x 1.3mm | |
BC晶振 | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVPECL | PLL | 7 x 5 x 1.3mm | |
BE晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | LVDS | Fundamental | 7 x 5 x 1.3mm | |
BF晶振 | 50 ~ 160MHz | ±50ppm | 2.5V, 3.3V | LVDS | 3rd OT | 7 x 5 x 1.3mm | |
BG晶振 | 75 ~ 700MHz | ±50ppm | 2.5V, 3.3V | LVDS | PLL | 7 x 5 x 1.3mm | |
BX晶振 | 25 ~ 200MHz | ±50ppm | 2.5V, 3.3V | HCSL | 3rd OT | 7 x 5 x 1.3mm |
TXC晶振型号 |
符号 |
BX晶振 |
输出规格 |
- |
HCSL |
输出频率范围 |
fo |
25M~200MHz |
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
频率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
保存温度范围 |
T_stg |
-40~+85℃ |
运行温度范围 |
T_use |
-10~+70℃ ,-40~+85℃ |
消耗电流 |
ICC |
30mA max. (fo≦170MHz), |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
50Ω |
波形对称 |
SYM |
45?55% [at outputs cross point] |
0电平电压 |
VOL |
-0.15~0.15V |
1电平电压 |
VOH |
0.58~0.85V |
上升时间 下降时间 |
tr, tf |
0.5ns max. [0.175?0.525V Level] |
差分输出电压 |
⊿VOD1, VOD2 |
-更多晶振参数请联系我们http://www.vc-tcxo.com/ |
差分输出误差 |
⊿VOD |
- |
补偿电压 |
VOS |
- |
补偿电压误差 |
⊿VOS |
- |
交叉点电压 |
Vcr |
250?550mV |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
200ns |
输出使能时间 |
tPZL |
2ms |
周期抖动(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
总抖动(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Size/Dimension 尺寸 |
BX-100.000MBE-T | TXC | BX | 100MHz | ±50ppm | -40°C ~ 85°C | 30mA | (7.00mm x 5.00mm) |
BA-25.000MBE-T | TXC | BA | 25MHz | ±50ppm | -40°C ~ 85°C | 80mA | (7.00mm x 5.00mm) |
BA-25.000MBE-T | TXC | BA | 25MHz | ±50ppm | -40°C ~ 85°C | 80mA | (7.00mm x 5.00mm) |
BA50070002 | TXC | BA | 50MHz | ±50ppm | -40°C ~ 85°C | - | (7.00mm x 5.00mm) |
BC-187.500MBE-T | TXC | BC | 187.5MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
BC-187.500MCE-T | TXC | BC | 187.5MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
BC-212.500MBE-T | TXC | BC | 212.5MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
BC-250.000MBE-T | TXC | BC | 250MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
BC-212.500MCE-T | TXC | BC | 212.5MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
BC-250.000MCE-T | TXC | BC | 250MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
BC-312.500MBE-T | TXC | BC | 312.5MHz | ±50ppm | -40°C ~ 85°C | 99mA | (7.00mm x 5.00mm) |
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
深圳市亿金电子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
联系人黄娜:18924600166
工作QQ:857950243
贸易通:yijindz2014
座机:0755-27876565
邮箱:yijindz@163.com
微信:yijindz,公众号:NDKcrystal
地址:广东省深圳市宝安区107国道旁甲岸路
跟此产品相关的产品 / Related Products
- CTS晶振,差分晶振,656C晶振,656PL晶振
差分晶振的使用特点在于能够从50MHZ频率做到700MHZ的超高频点.特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”.此款晶振电源电压相较于之前能够做到2.5V~3.3V之间,其工作温度以及储存温度范围远远超过了普通晶振,达到了-45°~+100°的温度范围,差分晶振的精度值(PPM)可精确到±10PM,普通晶振达不到的输出电压,差分晶振做到了1V,起振时间超快为0秒,随机抖动性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是较为常见的,相位抖动能从0.3ps Max-1ps Max.
