TXC晶振,差分晶振,BB晶振,BB50070002晶振

频率：25M~200MHZ

尺寸：5.0x7.0mm

差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点, 差分晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,特别是“SAW单元极低的抖动振荡器”能达到声表面波等要求值,简称为“低抖动振荡器”电源电压做到2.5V-3.3V之间,工作温度,以及储存温度非常宽,客户实验证明工作温度可以到达低温-50度高温到100度,频率稳定度在±20PPM值,输出电压低抖动晶振能达到1V,起振时间为0秒,随机抖动性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖动能从0.3ps Max-1ps Max.

订购热线：0755-27876565

台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市.

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品.

台湾晶技TXC晶振公司目前专业从事这些类别的产品：晶体（32.768kHz,基本兆赫,高精度的兆赫,汽车级）

台湾TXC晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

yijin-1

TXC晶振,差分晶振,BB晶振,BB50070002晶振,差分晶振,相较于普通晶振而言,低电流电压可达到低值1V,工作电压在2.5V-3.3V,是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.差分贴片晶体振荡器使用于产品中能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振,石英晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

TXC差分晶振型号

TXC晶振产品图	Model	Frequency	Stability (-40~85ºC)	Voltage	Output	Oscillation	Dimensions
	BA	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	Fundamental	7 x 5 x 1.3mm
	BB	25 ~ 250MHz	±50ppm	2.5V, 3.3V	LVPECL	3rd OT	7 x 5 x 1.3mm
	BC	75 ~ 700MHz	±50ppm	2.5V, 3.3V	LVPECL	PLL	7 x 5 x 1.3mm
	BE	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	Fundamental	7 x 5 x 1.3mm
	BF	50 ~ 160MHz	±50ppm	2.5V, 3.3V	LVDS	3rd OT	7 x 5 x 1.3mm
	BG	75 ~ 700MHz	±50ppm	2.5V, 3.3V	LVDS	PLL	7 x 5 x 1.3mm

yijin-2

TXC晶振型号	符号	BB晶振
输出规格	-	LV-PECL
输出频率范围	fo	25M~200MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40~+85℃
运行温度范围	T_use	-10~+70℃ ,-40~+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81~V_CC-1.62V
1电平电压	V_OH	V_CC-1.025~V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-更多晶振参数信息欢迎联系我们http://www.vc-tcxo.com/
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

TXC BB差分晶振编码

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Type 类型	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Size/Dimension 尺寸
BB50070002	TXC	BB	XO	50MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BB75070001	TXC	BB	XO	75MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA0000001	TXC	BB	XO	100MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA0670001	TXC	BB	XO	106.25MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA2500010	TXC	BB	XO	125MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA3270001	TXC	BB	XO	132.8125MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA3300011	TXC	BB	XO	133.33MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA5000001	TXC	BB	XO	150MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA5000004	TXC	BB	XO	150MHz	±50ppm	-40°C ~ 85°C	(7.00mm x 5.00mm)
BBA5600007	TXC	BB	XO	156.25MHz	±25ppm	0°C ~ 70°C	(7.00mm x 5.00mm)

yijin-3

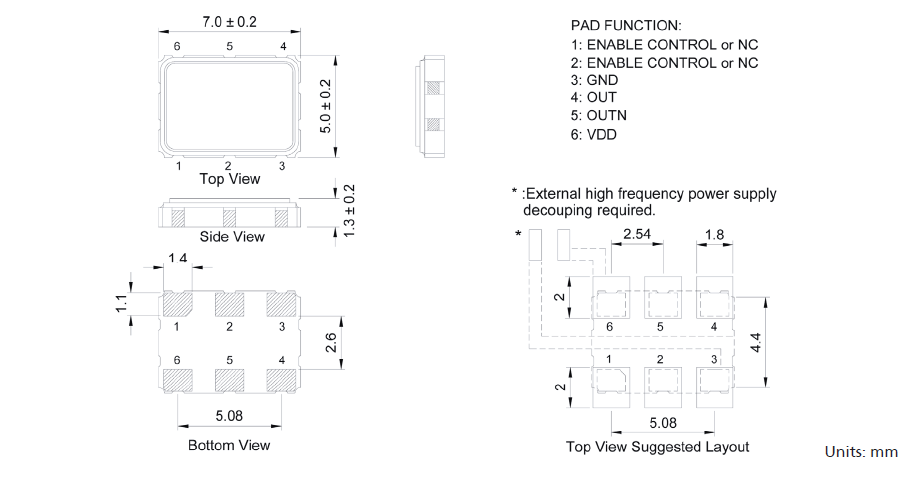

TXC_BB_7_5 LVPECL

yijin-4 在使用TXC晶振时应注意

所有产品的共同点

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.TXC晶振,差分晶振,BB晶振,BB50070002晶振

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3：化学制剂/ pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6：静电

过高的静电可能会损坏有源晶振,贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
