TXC晶振,OSC晶振,7W晶振,7W-30.000MAB-T晶振

频率：1M~170MHZ

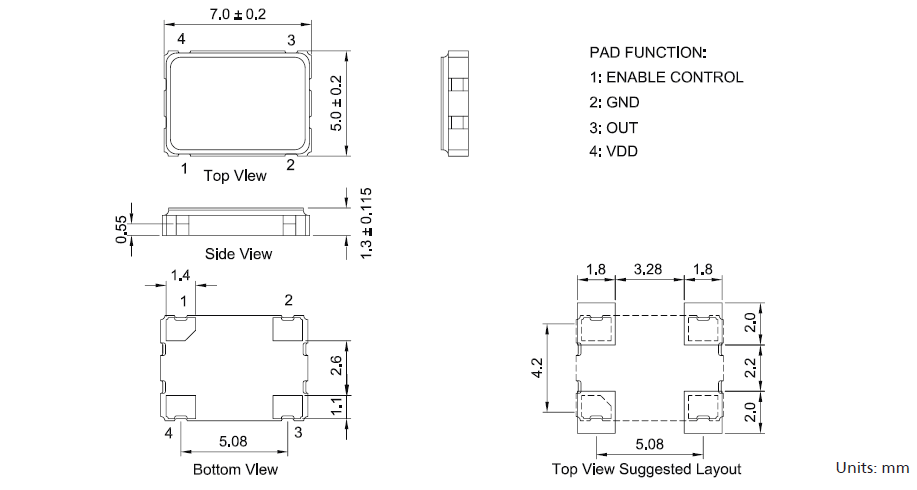

尺寸：5.0x7.0mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD晶振高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

订购热线：0755-27876565

TXC-1

台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品.

台湾晶技TXC晶振公司目前专业从事这些类别的产品：晶体（32.768kHz,基本兆赫,高精度的兆赫,汽车级）

Oscillators（32.768kHz,CMOS硅MEMS,差分输出,看到汽车级）,压控晶体振荡器（CMOS差分输出）,TCXO（基础、GPS、精密）,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等.

yijin-1

TXC晶振,OSC晶振,7W晶振,7W-30.000MAB-T晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

yijin-2

项目	符号	规格说明	条件
输出频率范围	f₀	1M~170MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.vc-tcxo.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

yijin-3

TXC石英晶体振荡器5x7封装常用频率编码对照表

原厂编码	品牌	代理	型号	类型	频率	封装尺寸
7W25000027	TXC晶振	亿金电子	7W	XO振荡器	25MHz	(7.00mm x 5.00mm)
7W25077003	TXC晶振	亿金电子	7W	XO振荡器	25MHz	(7.00mm x 5.00mm)
7W27000032	TXC晶振	亿金电子	7W	XO振荡器	27MHz	(7.00mm x 5.00mm)
7W27070003	TXC晶振	亿金电子	7W	XO振荡器	27MHz	(7.00mm x 5.00mm)
7W32000026	TXC晶振	亿金电子	7W	XO振荡器	32MHz	(7.00mm x 5.00mm)
7W20000034	TXC晶振	亿金电子	7W	XO振荡器	20MHz	(7.00mm x 5.00mm)
7W24000030	TXC晶振	亿金电子	7W	XO振荡器	24MHz	(7.00mm x 5.00mm)
7W-40.000MBC-T	TXC晶振	亿金电子	7W	XO振荡器	40MHz	(7.00mm x 5.00mm)
7W-48.000MBC-T	TXC晶振	亿金电子	7W	XO振荡器	48MHz	(7.00mm x 5.00mm)

在使用TXC晶振时应注意

机械处理

2.1冲击

不要对晶体振荡器施加任何强烈冲击.携带振荡器或将其安装在另一个振荡器上时设备,保护设备免受任何冲击,小心不要放下它或用坚硬的物体击打它.强烈冲击可能会导致可能会损坏晶体振荡器内部的部件导致振荡器无法工作.如果振荡器受到强烈冲击,请确保在使用之前检查其特性.

2.2安装引线安装晶体振荡器

不要对端子施加过大的力安装晶体振荡器的螺丝.将晶体振荡器安装在印刷电路板上时,请对齐安装孔之间的距离终端.如果强制安装有源晶体振荡器和这些距离彼此不同,终端可以是破损.不要弯曲直径为0.6mm或以下的密封端子更多.即使需要弯曲直径的端子0.6毫米或更小,不要直接弯曲它们密封底座,以保护密封玻璃.如果玻璃破裂,可能会有气密密封和绝缘受影响的单位可能无法交付规定的特点.
