TXC晶振,温补晶振,7Q晶振,7Q32001002晶振
频率:13M~52MHZ

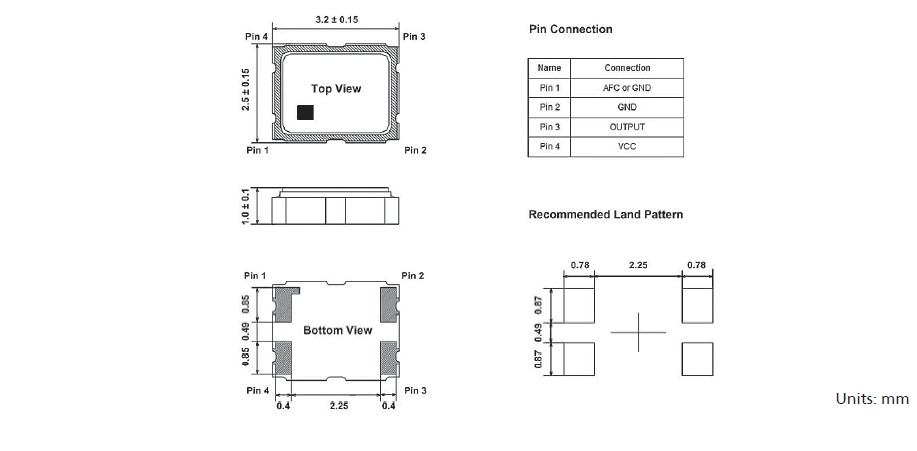

尺寸:3.2x2.5mm
温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~+85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的SMD晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.
台湾晶技TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.
台湾晶技TXC晶振公司目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)
Oscillators(32.768kHz,CMOS硅MEMS,差分输出,看到汽车级),压控晶体振荡器(CMOS差分输出),TCXO(基础、GPS、精密),压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)等.
TXC晶振,温补晶振,7Q晶振,7Q32001002晶振,3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.
有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.
TXC晶振型号 |
7Q晶振 |
|
输出频率范围 |
13~52MHz |
|
标准频率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
电源电压范围 |
+1. 8~+3.3V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz) |
|
待机时电流 |
-更多参数信息欢迎咨询亿金电子http://www.vc-tcxo.com/ |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
温度特性 |
±0.5×10-6,±2.5×10-6 max./-30~+85℃ |
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6 max./year |
|
频率控制 |
控制灵敏度 |
- |
频率控制极性 |
- |
|
启动时间 |
2.0ms max. |
台湾晶技3225温补晶体振荡器小部分型号编码
晶振编码 | 品牌 | 型号 | 类型 | 频率 | 封装尺寸 |
7Q13000022 | TXC晶振 | 7Q | TCXO | 13MHz | (3.20mm x 2.50mm) |
7Q19201001 | TXC晶体 | 7Q | TCXO | 19.2MHz | (3.20mm x 2.50mm) |
7Q19204003 | TXC晶振 | 7Q | TCXO | 19.2MHz | (3.20mm x 2.50mm) |
7Q20002001 | TXC晶体 | 7Q | TCXO | 20MHz | (3.20mm x 2.50mm) |
7Q24002001 | TXC晶振 | 7Q | TCXO | 24MHz | (3.20mm x 2.50mm) |
7Q26002005 | TXC晶体 | 7Q | TCXO | 26MHz | (3.20mm x 2.50mm) |
7Q26005001 | TXC晶振 | 7Q | TCXO | 26MHz | (3.20mm x 2.50mm) |
7Q32001002 | TXC晶体 | 7Q | TCXO | 32MHz | (3.20mm x 2.50mm) |
7Q40002001 | TXC晶振 | 7Q | TCXO | 40MHz | (3.20mm x 2.50mm) |
7Q40005001 | TXC晶体 | 7Q | TCXO | 40MHz | (3.20mm x 2.50mm) |
7Q40005002 | TXC晶振 | 7Q | TCXO | 40MHz | (3.20mm x 2.50mm) |
7Q16300001 | TXC晶体 | 7Q | TCXO | 16.368MHz | (3.20mm x 2.50mm) |
7Q24072001 | TXC晶振 | 7Q | TCXO | 24MHz | (3.20mm x 2.50mm) |
7Q26000001 | TXC晶体 | 7Q | TCXO | 26MHz | (3.20mm x 2.50mm) |
7Q26002001 | TXC晶振 | 7Q | TCXO | 26MHz | (3.20mm x 2.50mm) |
7Q26003004 | TXC晶体 | 7Q | TCXO | 26MHz | (3.20mm x 2.50mm) |
7Q30075001 | TXC晶振 | 7Q | TCXO | 30MHz | (3.20mm x 2.50mm) |
在使用TXC晶振时应注意
对于石英晶体振荡器PCB布局
当您设计PCB布局时,必须防止降低负电阻和以防止EMI问题.
振荡电路的模式长度振荡电路中的信号模式的长度应尽可能短,以最大限度地减少杂散电容/电感.通孔不应用于振荡电路,因为它会导致较大的EMI.
振荡电路周围的图案的影响
当接地和低抖动TCXO振荡器的振荡电路之间的寄生电容变大时,接地或信号路径不应位于多层电路板的中间层中以与振荡电路重叠.
由于振荡裕度不足,大的杂散电容可能导致振荡停止.位于C-MOS逆变器输入附近的信号路径可能会产生EMI,因为波形中的噪声被放大.TXC晶振,温补晶振,7Q晶振,7Q32001002晶振
接地图案的电气屏蔽
如果放置电气屏蔽的接地区域,请将其放在电路板的与温补石英晶体振荡器振荡电路相对的表面上.如上所述,中间层中的接地图案可以引起振荡裕度.振荡电路周围的接地图案不应太靠近振荡电路,以防止大的杂散电容.
