TXC晶振,有源晶振,7C晶振,7C-27.000MBE-T晶振
频率:1M~150MHZ

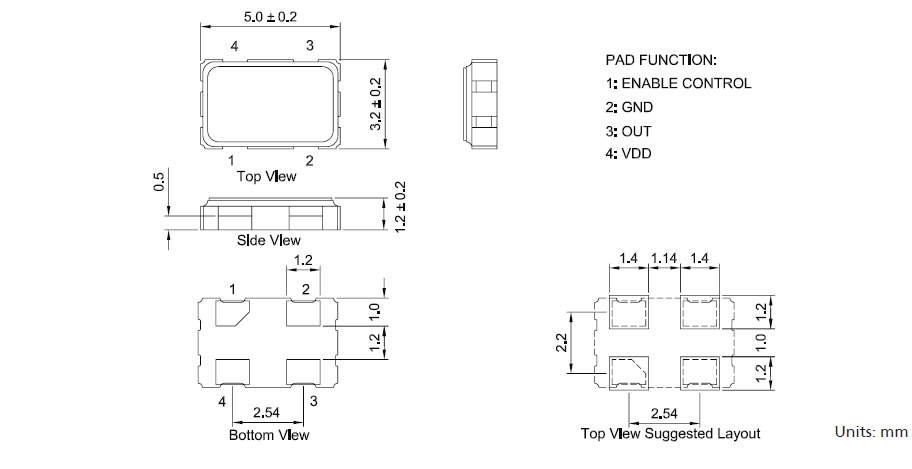

尺寸:5.0x3.2mm
5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.经过三十年的努力,台湾晶技晶振总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市.
台湾TXC晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
TXC晶振,有源晶振,7C晶振,7C-27.000MBE-T晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
1M~150MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.vc-tcxo.com |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
TXC有源晶振部分型号编码选型收藏
原厂编码 | 品牌 | 代理 | 型号 | 类型 | 频率 | 封装尺寸 |
7C-26.000MBB-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 26MHz | (5.00mm x 3.20mm) |
7C-40.000MCB-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 40MHz | (5.00mm x 3.20mm) |
7C-50.000MBE-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 50MHz | (5.00mm x 3.20mm) |
7C-25.000MCB-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 25MHz | (5.00mm x 3.20mm) |
7C-26.000MBA-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 26MHz | (5.00mm x 3.20mm) |
7C-24.576MBA-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 24.576MHz | (5.00mm x 3.20mm) |
7C-27.000MBE-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 27MHz | (5.00mm x 3.20mm) |
7C-40.000MBE-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 40MHz | (5.00mm x 3.20mm) |
7C-25.000MBE-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 25MHz | (5.00mm x 3.20mm) |
7C-4.000MBB-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 4MHz | (5.00mm x 3.20mm) |
7C-50.000MCB-T | TXC晶振 | 亿金电子 | 7C | XO振荡器 | 50MHz | (5.00mm x 3.20mm) |
在使用TXC晶振时应注意
如何正确的使用有源晶振
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.TXC晶振,有源晶振,7C晶振,7C-27.000MBE-T晶振
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,低电压有源晶振,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
