应用于PCB板时晶振遇到的三大难解之题
一、晶振晶体不起作用或频率变化,因为在PCB板上进行热测试.
1.卸下晶体并测试其频率和电阻,以确定石英晶振是否振荡并使用热测试机符合规格.您也可以将其发送给晶振晶体供应商进行测试.(热测试点的间隔应至少为10/1测试点)
2.如果其电阻和频率超出工作温度范围内的规格,请将晶振晶体送至制造商进行质量分析和进一步改进.
3.在晶振晶体通过热测试的情况下,请检查振荡电路和其他元件的特性,如外部电容的温度特性,芯片电路的温度特性等.
二、安装在PCB板上时,石英晶体不起振.
1.请使用示波器或频率计来测量晶体两端的信号.如果频率和负载电容符合您的规格且晶振晶体通过DLD测试,我们将需要进行等效电路测试.当信号输出信号但波形幅度较小时,请使用示波器或频率计测量来自晶振晶体两端的信号.如果频率远高于目标频率,请采用CL较低的晶体,反之亦然。
2.请卸下晶体并测试其频率和负载电容,以确定它们是否会使用专业测试机器振动并符合您的规格.您也可以将其发送给供应商,让他们为您进行测试.
3.如果发生以下任何一种情况,例如晶振不振动,其负载电容不符合您的规格,或者当前频率与您的目标频率之间存在巨大差距,请将晶体发送给您供应商进行质量分析.
4.如果频率和负载电容符合您的规格且石英晶振晶体通过DLD测试,我们将需要进行等效电路测试.
如果晶体的参数是正常的,但它在振荡电路中不能稳定工作,我们将不得不查明IC的电阻值是否太低而无法驱动电路。
5.如果晶体晶振未通过DLD测试,请将其发送给您的供应商进行质量分析以进一步改进.
三、当晶振晶体安装在PCB板上时,晶振频率随时间的分布过宽或频率受到杂散电容的极大影响.
除外部电路调整外,晶振参数的特性也会影响频率牵引范围。其参考参数为微调灵敏度(TS),C0/C1(r),C1,C0等。每个参数和频率可拉性之间的关系如:C0',C1a',C0/C1(r)†“,TS'',可拉性→

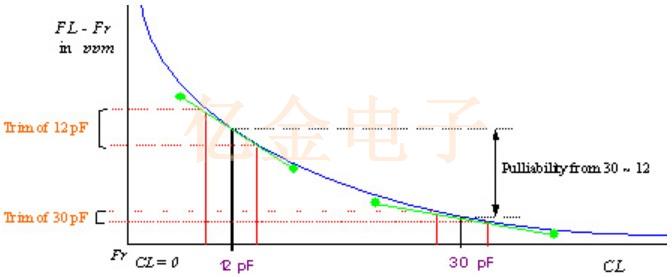

1.根据上图所示的石英晶体拉伸能力曲线,电容越小,对频率变化的影响越大.如果频率分布太宽,请按照以下方法:
a.增加电容值Cd和Cg,并采用具有较大负载电容(CL)的晶振晶体.
b.对Cd和Cg使用更复杂的电容(电容变化很小).
c.使用更复杂的水晶(频率变化很小).
方法(a)和方法(b)是有效的并且更节省成本.
2.此外,如果由于PCB的杂散电容导致频率分布无法满足规范,则可能需要基于杂散电容源的新布局.
