为音频设备而生的振荡器?真有这么邪乎?
为音频设备而生的振荡器?真有这么邪乎?
今天要说的这款石英晶体振荡器非常有意思;有意思在哪里呢?想必做晶振产品的朋友都知道,一般情况下同款石英晶振是可以适用于多种电子产品的(有一种是例外,那就是32.768K晶振,仅用于时钟模块之上),当然不外乎也有其他产品也是一样的情况,就比如今天要说的这款晶体振荡器DSO531SHH,号称是为音频设备而生的振荡器.
众所周知,在数字音频中,由于DA转换器中使用的基准时钟信号所具有的相位噪声,音质会劣化,"DSO531SHH晶振"是专门用于音频用途而开发的,具有优异的噪声性能的石英晶体振荡器.在振荡电路中采用低噪声工艺的同时,根据石英振子的参数,采用将振动水平,负电阻等最佳化,低相位噪声化的振荡电路(IC),与KDS晶振以往机型相比,实现了10~20dB左右的低相位噪声化.关于RMS抖动,也重新修改电路设计,降低到1/3左右,通过其优良的信号品质,对提高数字音频设备的音质做出贡献.
表1:DSO531SHH 電気的特性仕様
|
项目 |
特色代码 |
输出频率范围 （MHz） |
符号 |
标准 |
条件 |
|||||
|
电源 电压 |
频率 容差 |
分钟。 |
（典型值）。 |
最大。 |
单位 |
|||||
|
电源电压 |
一 |
* |
20≤fo≤50 |
V CC |
+3.0 |
+3.3 |
+3.6 |
V |
|
|
|
乙 |
+2.6 |
+2.8 |
+3.0 |
|||||||
|
? |
+2.25 |
+2.5 |
Tasu2.75 |
|||||||
|
d |
Tasu1.62 |
+1.8 |
+2.0 |
|||||||
|
频率容差 （包括室温偏差） |
* |
一 |
* |
f_tol |
-100 |
- |
+100 |
×10 -6 |
-40~ + 85℃ |
-10至+ 70°C （标准工作温度范围） |
|
乙 |
-50 |
- |
+50 |
|||||||
|
? |
-30 |
- |
+30 |
-20~ + 70℃ |
||||||
|
d |
-25 |
- |
+25 |
-10~ + 70℃ |
||||||
|
当前消费 |
一 |
* |
20≤fo≤50 |
我CC |
- |
- |
7.7 |
毫安 |
没有负载 |
|
|
乙 |
- |
- |
5.5 |
|||||||
|
? |
- |
- |
4.8 |
|||||||
|
d |
- |
- |
2.9 |
|||||||
|
待机电流（＃1引脚“L”） |
一 |
* |
20≤fo≤50 |
I_STD |
- |
- |
35 |
μA |
|
|
|
乙 |
- |
- |
32 |
|||||||
|
? |
- |
- |
三十 |
|||||||
|
d |
- |
- |
25 |
|||||||
|
波形对称 |
* |
* |
* |
SYM |
45 |
50 |
55 |
％ |
在50％V CC |
|
|
0电平电压 |
* |
* |
* |
V OL |
- |
- |
V CC ×0.1 |
V |
|
|
|
1级电压 |
* |
* |
* |
V OH |
V CC ×0.9 |
- |
- |
|||
|
上升时间 下降时间 |
一 |
* |
* |
tr，rf |
- |
- |
2.1 |
NS |
10至90％V CC电平 |
|
|
乙 |
- |
- |
2.5 |
|||||||
|
? |
- |
- |
2.7 |
|||||||
|
d |
- |
- |
4.7 |
|||||||
|
输出负载 |
* |
* |
* |
L_ CMOS |
- |
- |
15 |
pF的 |
|
|
|
包装单位（1） |
1000pcs./reel(φ180) |
|||||||||
1）无需防潮包装管理湿度敏感度等级:LEVEL1(IPC/JEDEC J-STD-033)

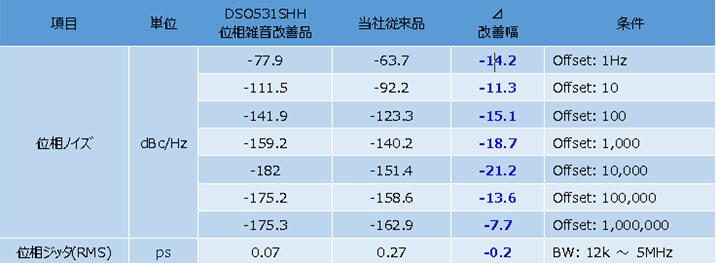

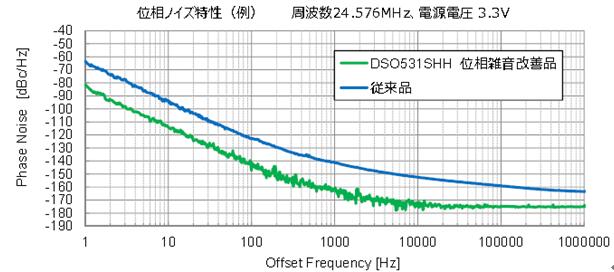

图2 :相位噪声,相位抖动
采用5.0×3.2mm(5032晶振尺寸)的陶瓷封装,与体积区的小型3.2×2.5mm(3225尺寸)2.0×1.6mm(2016尺寸)等相比,减少了热波动,机械振动引起的信号变动.另外,通过优化贴片晶振的设计,可以防止高驱动区域的附近相位噪声的劣化,在全频带稳定地得到良好的特性.
