探索Bliley晶体振荡器电路低相位噪声的秘密
石英晶振,晶体振荡器被广泛用于各行各业,而石英晶体振荡器是低相位噪声的高级选择,并且在电路设计中增加了频率稳定性.比如像电阻器-电容器(RC)或电感器(IC)-谐振器那样的简单振荡器对某些电路来说比较好.下面一起探索Bliley晶体振荡器电路低相位噪声的秘密.
我们都了解航天航空,军事应用都需要更高性能的应用,需要选择的是具有更高精密的晶体振荡器产品,以保持低相位噪声和高稳定性,否则会导致设计中心频率偏移的风险.晶振晶体在电路中的噪声过程导致中心频率偏离其期望值.频率漂移的其他原因包括温度,振动和g力的变化.频率信号中的这种不需要的噪声可以被测量为相位噪声.
如何测量晶体振荡器中的低相位噪声
能够测量和监控石英晶体振荡器,有源晶体振荡器中的相位噪声水平非常重要,因为它可能会因晶体老化或其他外部因素(如振动,温度和g力)而随时间变化.
在频域中测量相位噪声,并将其绘制为信号幅度与频率的关系.对于相当嘈杂的信号,可以在频谱分析仪上清楚地看到相位噪声. 然而,大多数有源晶体振荡器产生非常干净的信号.在这种情况下,分析仪本地振荡器的噪声高于被测振荡器的噪声......使得很难直接观察到相位噪声.现在必须实现提高测量过程的灵敏度.

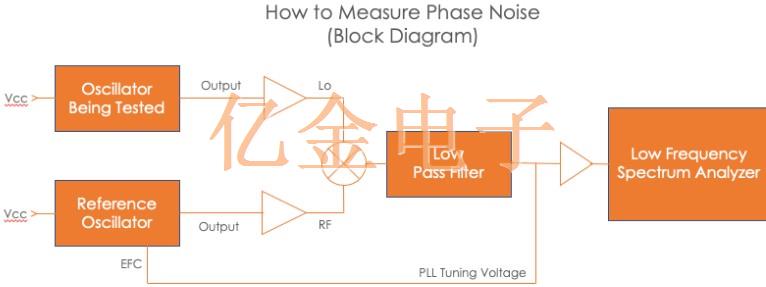

测量相当干净的石英晶体振荡器信号中相位噪声的最常用方法是将一个振荡器与另一个振荡器进行比较.大多数商业相位噪声测量系统使用这种方法.
超低相位噪声参考有源晶振,晶体振荡器设计为以与被测单元完全相同的频率工作.然后将该信号和被测振荡器的信号馈入相位检测器.然后调节它们的相对相位噪声并锁定在90度偏移,同时通过混频器去除载波频率.现在,残留噪声调制已经混合到基带频率.然后放大该信号以增加灵敏度.
现在可以使用极低带宽分析仪更仔细地检查剩余的放大残留噪声.这些读数通常表示为边带噪声功率的比率(在从中心频率到载波信号功率的给定偏移距离处以1Hz带宽测量).
如何在晶体振荡器电路中保持低相位噪声

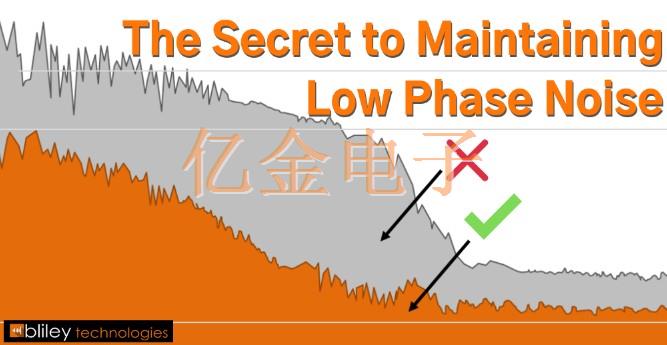

探索Bliley晶体振荡器电路低相位噪声的秘密,其秘诀在于选择能够长时间保持低相位噪声的高性能,低相位噪声有源晶体振荡器.

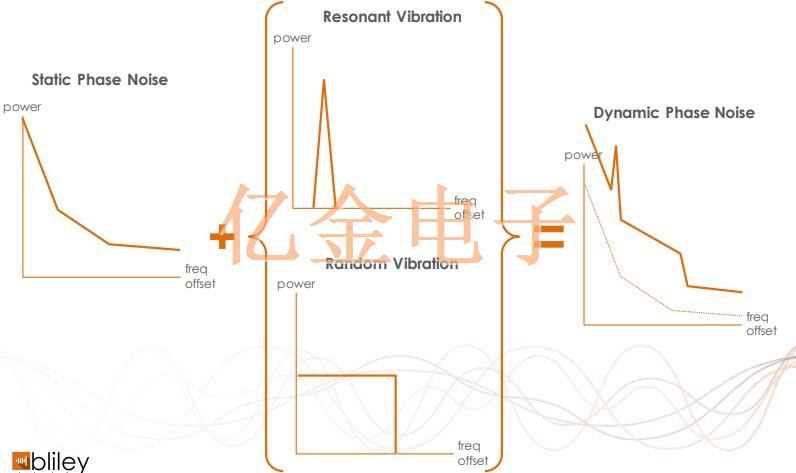

如前所述,由于诸如振动和g力偏差之类的外部因素,相位噪声也会增加.
使用高质量,低相位噪声晶体振荡器是解决相位噪声问题的关键方法.抗振和g灵敏度振荡器优先选择Bliley晶振专为处理这些恶劣环境而设计.

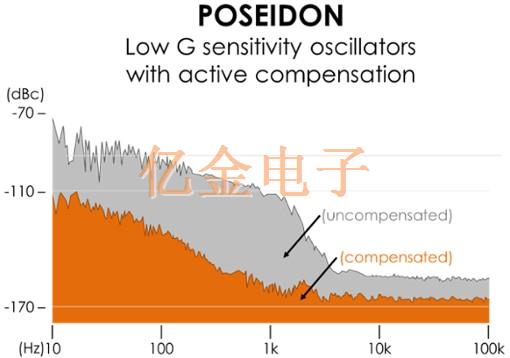

例如,Poseidon 2低相位噪声和低g灵敏度OCXO恒温晶体振荡器提供世界上最低的相位噪声(即使在强烈的振动和g力环境中).
Poseidon 2使用所谓的“有源补偿”来实现振荡器电路中的低相位噪声并随着时间的推移进行维护.这包括电子和机械补偿.
该振荡器中使用的石英晶体也经过精确切割,有助于实现极低的相位噪声以及在整个温度和时间内的精确频率稳定性.这被称为SC切割石英晶体.
亿金电子专业提供石英晶振,贴片晶振,石英晶体振荡器产品,为了更好的服务广大用户代理美国Bliley石英晶振,包括有源晶体振荡器,如TCXO,OCXO,VCXO,SPXO等系列.拥有一手货源,各种封装尺寸齐全,满足各领域需求,更多晶振资料欢迎咨询0755-27876565.
