石英晶体谐振器的频率修整
石英晶体谐振器与石英晶体振荡器被广泛用于各种各样的产品应用中,在电路中占有重要地位.亿金电子专业生产销售石英晶体,SMD晶振,以及晶体滤波器,晶体振荡器等.各种封装尺寸齐全,品质稳定,获得广大用户一致认可.
通过增加额外的电容和电感可以调整或拉动石英晶体谐振器的频率,并且存在晶体的拉动因子.亿金电子晶振厂家下面给大家介绍石英晶体谐振器的频率修整.
在某些情况下,必须能够修整或拉动晶体的共振频率.当晶振晶体以并联谐振模式工作时,这可以通过外部电路实现.[系列模式受到非常小的影响].可以计算通常被称为晶体拉动因子r的因子,以确定使用外部组件可以拉动或改变频率的程度.

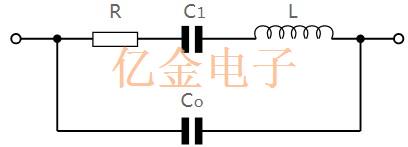

石英晶体谐振器等效电路
使用图中的Co和C1可以计算拉动常数'r'.
该公式表示晶振晶体对外部电路变化的敏感性.作为粗略的指导,对于在大约10MHz以上的频率下用于其基模的AT切割晶体,该因子可以是大约200.该公式适用于以基本模式运行的晶体.发现以泛音模式操作的晶体的比率大致以泛音数的平方增加.
亿金电子不仅为广大用户提供高品质的石英贴片晶振产品,并且提供各类相关的资料信息以及产品技术指导,为广大用户提供高可靠性的产品解决方案,更多晶振信息欢迎咨询0755-27876565.
