深入了解Crystek温补晶振补偿电路及输出波形

来源：亿金电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2019-04-13 09:00:13【大中小】

分享到：

TCXO温度补偿晶体振荡器在如今市场被广泛用于无线通信系统,包括手机,笔记本电脑等不断增长的无线PDA行业.高精密TCXO温补晶振,TCXO晶振与普通SPXO晶振相比较在于TCXO晶振包含额外的纠正（补偿）的电路晶体的频率与温度特性.

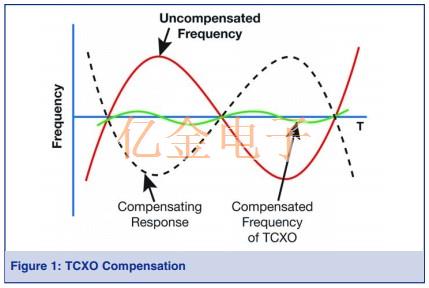

图1描绘了一个简单的说明,温补晶振如何进行温度补偿的.额外的补偿电路分为三个主要类别：数字,模拟或模拟/数字组合.深入了解Crystek温补晶振是一件很有必要的事,在不同使用情况下,数字和模拟补偿之间的关系显得尤为重要,不可相互替换.

没有进行温度补偿的频率图1中所示的稳定性是典型的AT切割石英晶体.它实际上是一系列曲线,主要由切割晶体坯料的角度决定.这些曲线遵循a形式的三次方程：

深入了解Crystek温补晶振补偿电路及输出波形

TCXO晶振可从在-40℃至+85℃范围内,±1.5ppm至±5ppm频率稳定性最高标准规格为±2.5ppm以上-30℃至+75℃.频率稳定性在0℃至+70℃范围内低于±1.5ppm很难实现,因此下降进入高性能类别.

Crystek温补晶振采用小型封装,比如5x3.2x1.5mm甚至3.2x2.5x1mm更小体积尺寸.这些微型温补晶体振荡器都是基于ASIC的大批量生产.因为正在使用的特定ASIC,晶体振荡器公司不能提供任何定制除了频率在特定范围内.此外,所有这些小型TCXO晶振实际上都是VC-TCXO晶振系列--也就是说,它们提供了一个用于电气调谐或偏差的引脚.

这些输出波形选项微小的TCXO晶体振荡器仅限于削波正弦或仅限正弦波.也提供HCMOS输出封装尺寸.Crystek所有产品均可提供高性能TCXO流行的波形选项（Sinewave,HCMOS,LVPECL等）.限幅正弦波形有一个与其他波形相比的主要优势：低电流消耗.限幅正弦波的典型电流消耗最大为2mA在+3V.内部限幅正弦驱动器简单来自收藏家双极晶体管.这意味着振荡器看到的负载必须是高阻抗;通常它需要一个10K欧姆负载.限幅正弦驱动器非常适合直接驱动PLLIC,Crystek晶振公司提供低电流解决方案,有四种数字实现（和一种基本模拟）类型.这些如下面所述：

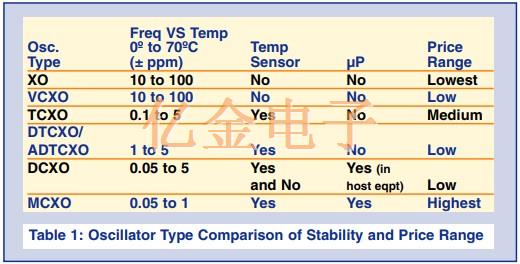

深入了解Crystek温补晶振补偿电路及输出波形

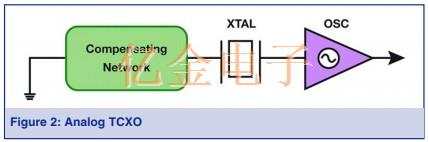

TCXO-温度补偿晶体振荡器（见图2）

ADTCXO-模拟数字温度补偿晶体振荡器（参见图3中的例外的是DAC和Logic用Cubic函数替换和模拟放大器分别）

深入了解Crystek温补晶振补偿电路及输出波形

DTCXO-数字温度补偿晶体振荡器（见图3）

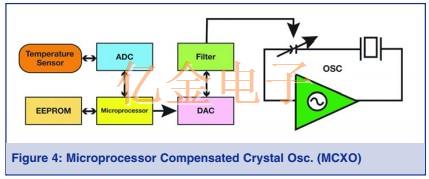

MCXO-微处理器补偿晶体振荡器（见图4）

DCXO-数字控制晶体振荡器

图3中的ADTCXO是现在用于手机行业的封装5x3.2x1.5mm,也有更小尺寸的,比如2016,2520,3225等.这些振荡器也是因其体积小而设计难度加大,适用于所有类型的设备.但是,设计师要小心：用DTCXO版图3和其他数字实现,这阶段可能出现不同情况（突然的相位变化）当振荡器进行校正时因为它感觉到了温度更改ADTCXO版本图3没有相位跳跃由于其模拟后端.
